Крышка (1) — HITACHI ZX70B

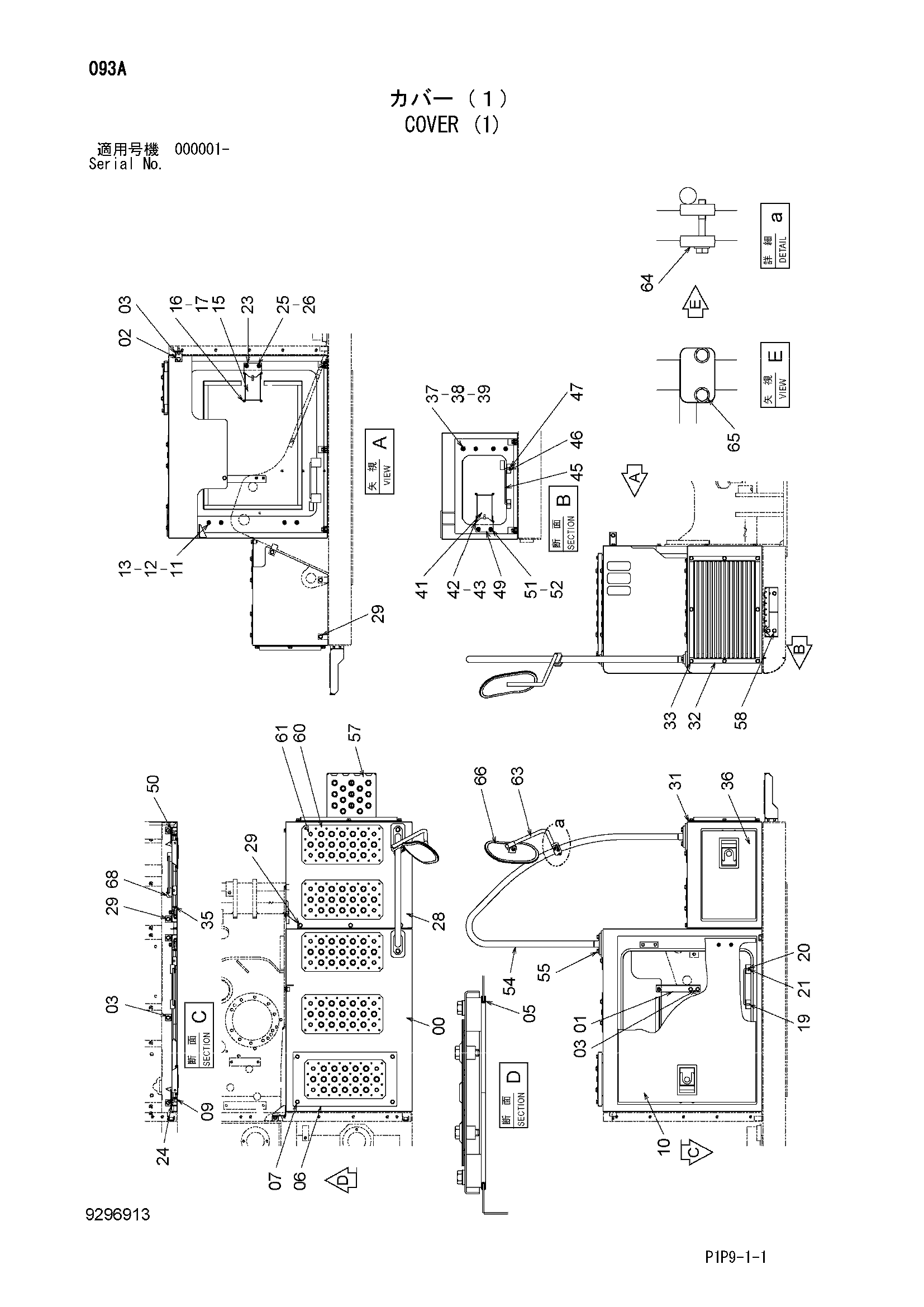

Заводская схема «Крышка (1)» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011836 | Крышка | 1 |
| 01 | 9769311 | Кронштейн | 1 |
| 02 | 9769312 | Кронштейн | 1 |
| 03 | J271025 | Болт с шайбой | 8 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 4683038 | Уплотнительная окантовка | 1 |
| 06 | 9769348 | Крышка | 1 |
| 07 | J271025 | Болт с шайбой | 4 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4682571 | Уплотнительная окантовка | 1 |
| 10 | 7054483 | Дверь | 1 |
| 11 | J950010 | Гайка | 4 |
| 12 | A590910 | Пружинная шайба | 4 |
| 13 | A590110 | Плоская шайба | 4 |
| 15 | 4652499 | Блокировка (правый) | 1 |
| 16 | A590106 | Плоская шайба | 4 |
| 17 | M500605 | Гайка | 4 |
| 19 | 4341788 | Стойка | 1 |
| 20 | A590108 | Плоская шайба | 1 |
| 21 | 4022697 | Стопорный палец | 1 |
| 23 | 4683209 | Замок | 1 |
| 24 | 4330984 | Регулировочная шайба 1.0mm | 3 |
| 25 | A590910 | Пружинная шайба | 2 |
| 26 | J950010 | Гайка | 2 |
| 28 | 6026260 | Крышка | 1 |
| 29 | J271025 | Болт с шайбой | 8 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | 9769263 | Сетка | 1 |
| 32 | 7054644 | Крышка | 1 |
| 33 | J271025 | Болт с шайбой | 6 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 4682892 | Уплотнительная окантовка | 1 |
| 36 | 8112967 | Дверь | 1 |
| 37 | J950010 | Гайка | 4 |
| 38 | A590910 | Пружинная шайба | 4 |
| 39 | A590110 | Плоская шайба | 4 |
| 41 | 4652498 | Блокировка (левый) | 1 |
| 42 | A590106 | Плоская шайба | 4 |
| 43 | M500605 | Гайка | 4 |
| 45 | 4341788 | Стойка | 1 |
| 46 | A590108 | Плоская шайба | 1 |
| 47 | 4022697 | Стопорный палец | 1 |
| 49 | 4683209 | Замок | 1 |
| 50 | 4330984 | Регулировочная шайба 1.0mm | 3 |
| 51 | A590910 | Пружинная шайба | 2 |
| 52 | J950010 | Гайка | 2 |
| 54 | 9769136 | Стойка | 1 |
| 55 | J271245 | Болт с шайбой | 4 |
| 55A | J901245 | Болт | 1 |
| 55B | J222012 | Шайба | 1 |
| 57 | 7054645 | Ступень | 1 |
| 58 | J271020 | Болт с шайбой | 4 |
| 58A | J901020 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 60 | 3113029 | Крышка | 5 |
| 61 | J271025 | Болт с шайбой | 20 |
| 61A | J901025 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
| 63 | 8077521 | Стойка | 1 |
| 64 | 4425481 | Хомут | 1 |
| 65 | J260855 | Болт с шайбой | 2 |
| 65A | J900855 | Болт | 1 |
| 65B | A590108 | Плоская шайба | 1 |
| 66 | 4416704 | Зеркало | 1 |
| 66A | 4460536 | Держатель | 1 |
| 66B | 4460582 | Манжета | 1 |
| 66C | 4634798 | Болт | 1 |
| 68 | 4692607 | Уплотнительная окантовка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
