Аккумулятор короб — HITACHI ZX70B

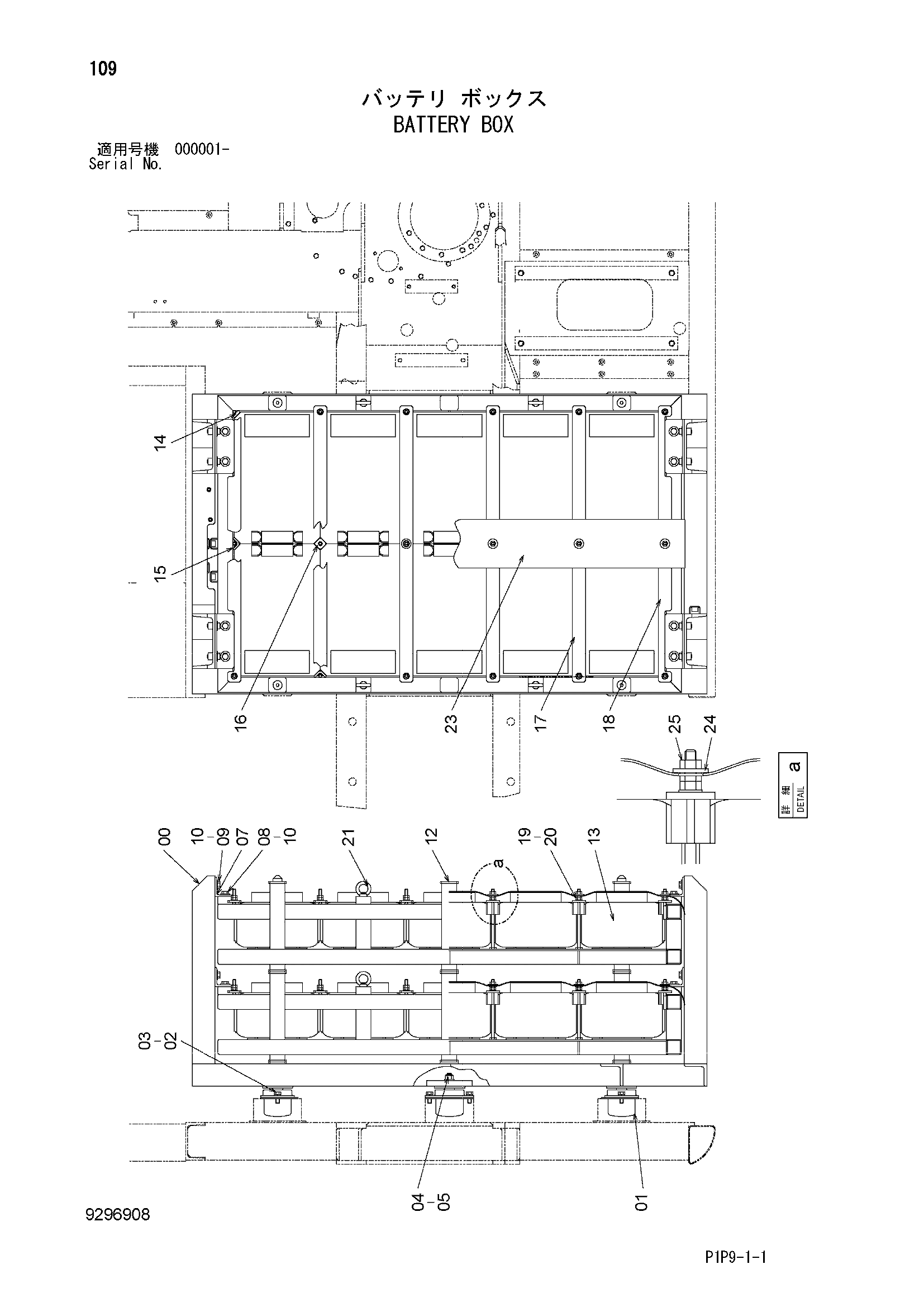

Заводская схема «Аккумулятор короб» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026117 | Кронштейн | 1 |
| 01 | 4602034 | Резиновая прокладка | 6 |
| 02 | J921230 | Болт | 12 |
| 03 | A590912 | Пружинная шайба | 12 |
| 04 | J222016 | Шайба | 6 |
| 05 | M660016 | U-образная гайка | 6 |
| 07 | 4683533 | Кронштейн | 8 |
| 08 | J921230 | Болт | 16 |
| 09 | J921235 | Болт | 16 |
| 10 | 449490 | Плоская шайба | 32 |
| 12 | 5011650 | Короб аккумулятор | 2 |
| 13 | 4692904 | Аккумулятор | 20 |
| 14 | 4680457 | Держатель | 8 |
| 15 | 4680458 | Держатель | 20 |
| 16 | 4680459 | Держатель | 8 |
| 17 | 4680455 | Ограничитель | 8 |
| 18 | 4682614 | Ограничитель | 4 |
| 19 | A590110 | Плоская шайба | 36 |
| 20 | J950010 | Гайка | 72 |
| 21 | 960821 | Болт проушина | 8 |
| 23 | 4694316 | Крышка | 2 |
| 24 | J217083 | Шайба | 12 |
| 25 | J950010 | Гайка | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
