Инвертер короб — HITACHI ZX70B

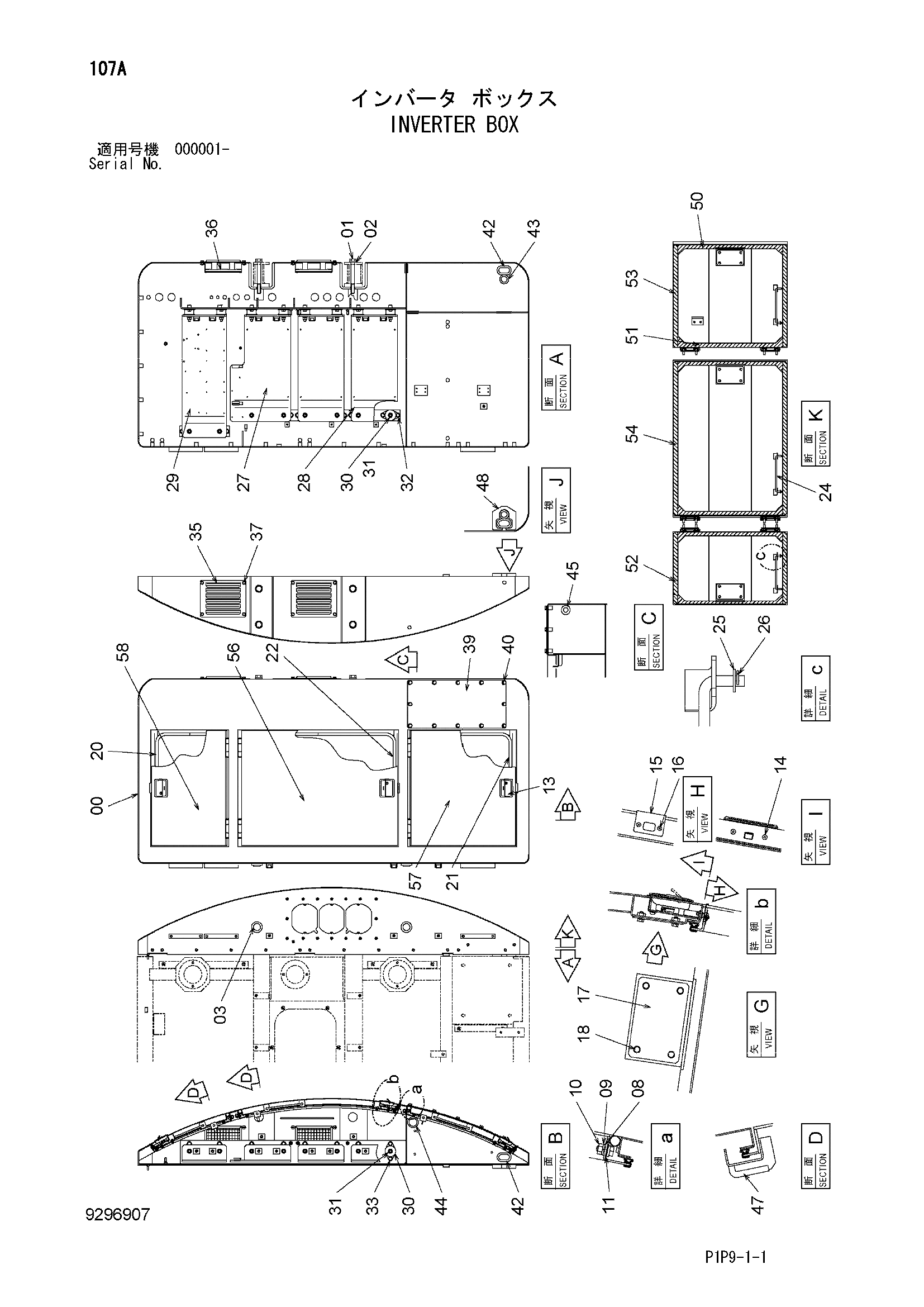

Заводская схема «Инвертер короб» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011870 | Корпус | 1 |
| 01 | J932014 | Болт | 4 |
| 02 | J222020 | Шайба | 4 |
| 03 | 4149678 | Колпачок | 2 |
| 08 | A590110 | Плоская шайба | 12 |
| 09 | A590910 | Пружинная шайба | 12 |
| 10 | J950010 | Гайка | 12 |
| 11 | 4683411 | Регулировочная шайба | 18 |
| 13 | 4682193 | Защёлка | 3 |
| 14 | 4683415 | Болт с внутренним шестигранником | 6 |
| 15 | 4683340 | Ответная планка | 3 |
| 16 | 4288392 | Винт | 6 |
| 17 | 4661881 | Крышка | 3 |
| 18 | J260614 | Болт с шайбой | 12 |
| 18A | J900614 | Болт | 1 |
| 18B | A590106 | Плоская шайба | 1 |
| 20 | 4683017 | Манжета | 1 |
| 21 | 4683096 | Манжета | 1 |
| 22 | 4683095 | Манжета | 1 |
| 24 | 4341788 | Стойка | 3 |
| 25 | A590108 | Плоская шайба | 3 |
| 26 | 4022697 | Стопорный палец | 3 |
| 27 | 7056300 | Кронштейн | 1 |
| 28 | 8115722 | Кронштейн | 2 |
| 29 | 8115723 | Кронштейн | 1 |
| 30 | 4685647 | Амортизатор резиновый | 16 |
| 31 | A590112 | Плоская шайба | 16 |
| 32 | J271025 | Болт с шайбой | 16 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | J271030 | Болт с шайбой | 16 |
| 33A | J901030 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 8114096 | Крышка | 2 |
| 36 | 4686098 | Фильтр | 2 |
| 37 | J260816 | Болт с шайбой | 8 |
| 37A | J900816 | Болт | 1 |
| 37B | A590108 | Плоская шайба | 1 |
| 39 | 8114737 | Крышка | 1 |
| 40 | J271025 | Болт с шайбой | 12 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 42 | 4357608 | Резиновая втулка | 2 |
| 43 | 4312368 | Резиновая втулка | 1 |
| 44 | 4279256 | Резиновая втулка | 1 |
| 44 | 4209294 | Резиновая втулка | 1 |
| 45 | 4288445 | Втулка | 1 |
| 45 | 4279256 | Резиновая втулка | 1 |
| 47 | 4692703 | Уплотнительная окантовка | 2 |
| 48 | 4694527 | Резиновая прокладка | 1 |
| 50 | 4694784 | Манжета резиновый | 3 |
| 50 | 4694747 | Манжета резиновый | 3 |
| 51 | 4694785 | Манжета резиновый | 3 |
| 51 | 4694748 | Манжета резиновый | 3 |
| 52 | 4694751 | Манжета резиновый | 2 |
| 53 | 4694753 | Манжета резиновый | 2 |
| 54 | 4694754 | Манжета резиновый | 2 |
| 56 | 8118795 | Крышка | 1 |
| 57 | 8119089 | Крышка | 1 |
| 58 | 8119088 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
