Пилотные гидролинии (4) — HITACHI ZX70B

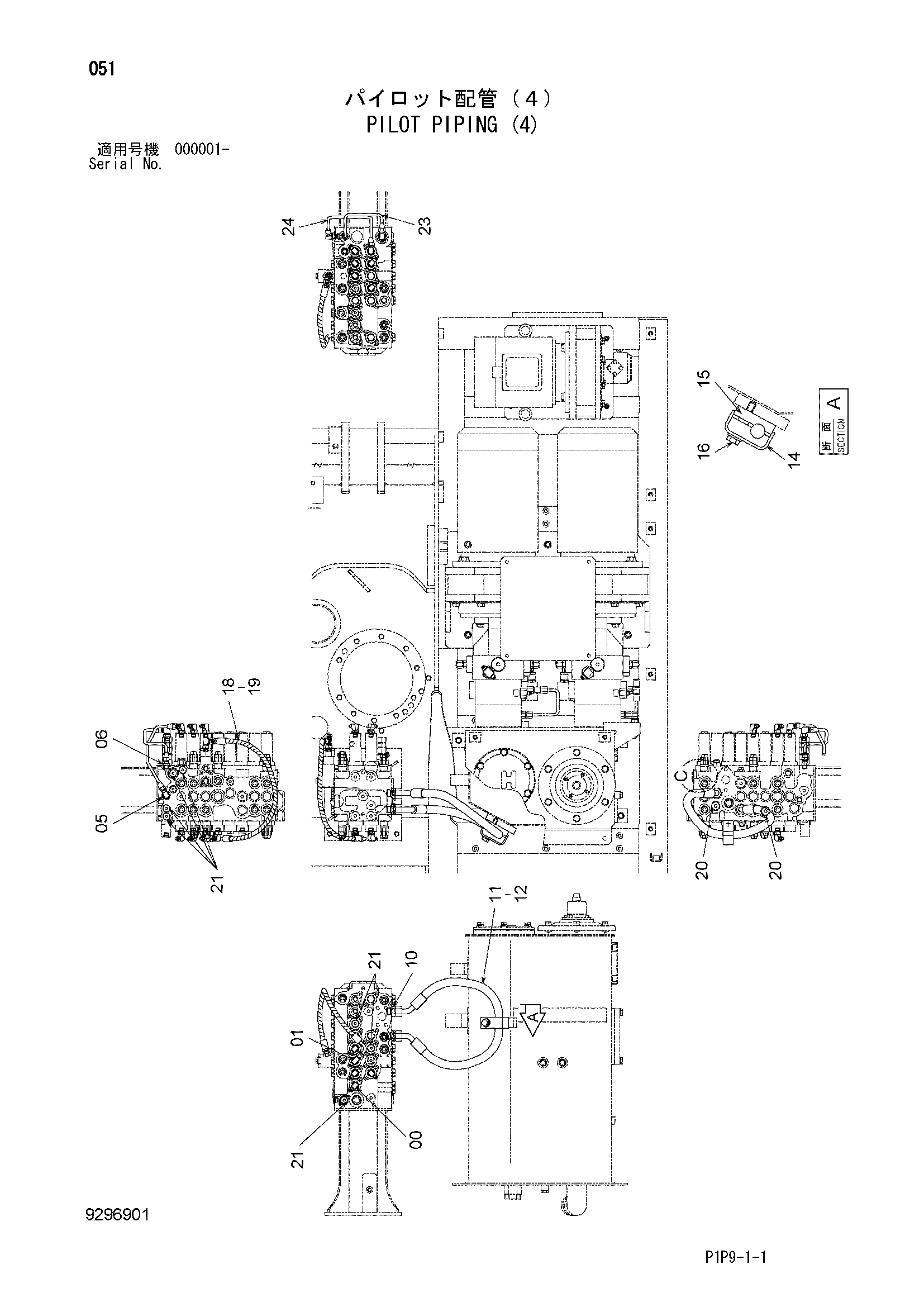

Заводская схема «Пилотные гидролинии (4)» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852322 | Угловой штуцер | 9 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852522 | Тройник | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4202564 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4293950 | Угловой штуцер | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4255304 | Штуцер трубки | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A853144 | Адаптер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4681188 | Шланг | 1 |
| 12 | 4138938 | Уплотнительное кольцо | 2 |
| 14 | 8112918 | Хомут | 1 |
| 15 | 4683044 | Резиновая прокладка | 1 |
| 16 | J271270 | Болт с шайбой | 1 |
| 16A | J901270 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 4635378 | Шланг | 1 |
| 19 | 4327293 | Защитный кожух | 1 |
| 20 | 9134111 | Пробка | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 9134110 | Пробка | 7 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4621260 | Трубка | 1 |
| 24 | 3102477 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
