Электрооборудование (9) — HITACHI ZX70B

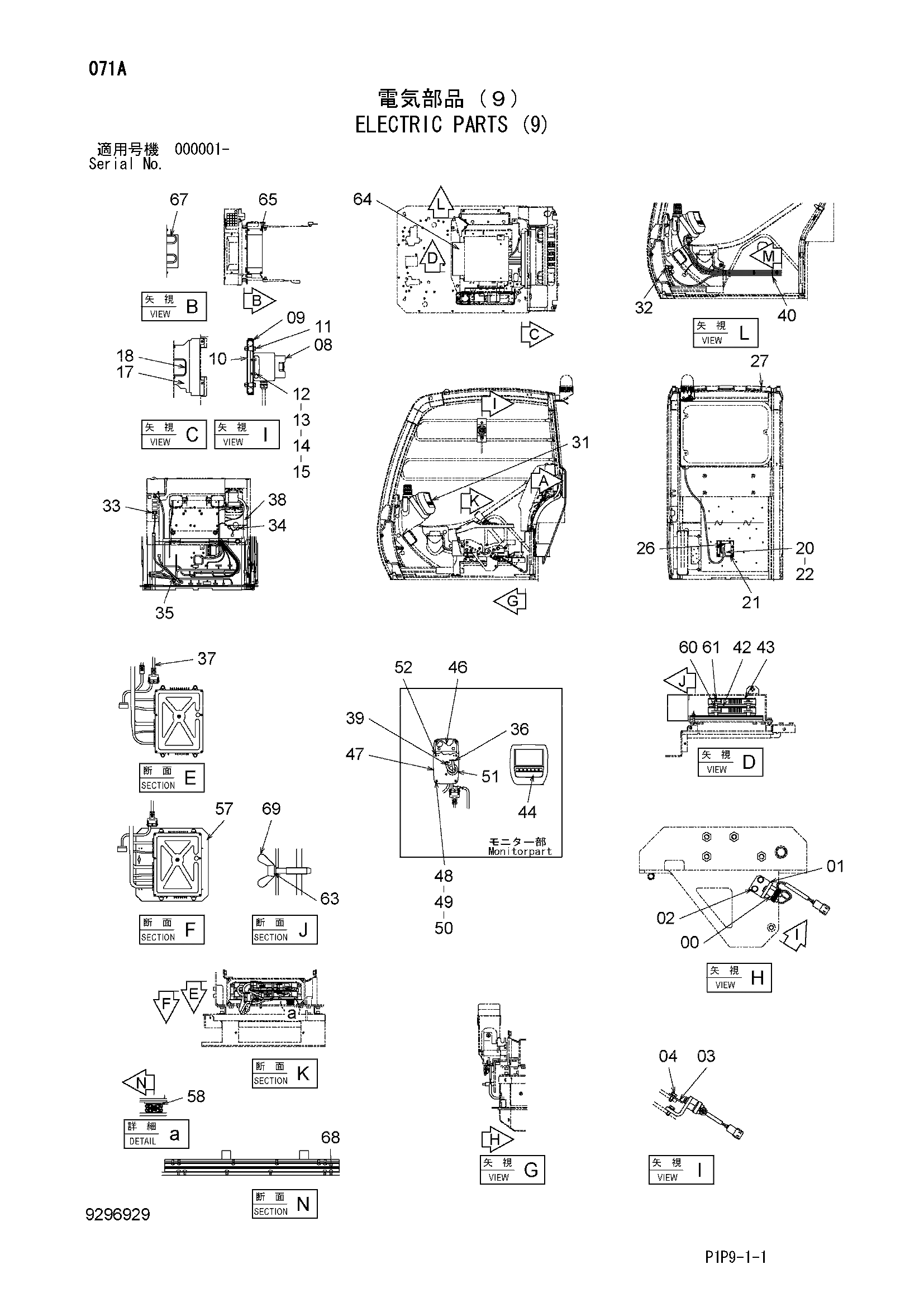

Заводская схема «Электрооборудование (9)» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4355738 | Выключатель | 1 |
| 01 | 4680600 | Кронштейн | 1 |
| 02 | J260616 | Болт с шайбой | 2 |
| 02A | J900616 | Болт | 1 |
| 02B | A590106 | Плоская шайба | 1 |
| 03 | 4683828 | Кронштейн | 1 |
| 04 | J260614 | Болт с шайбой | 2 |
| 04A | J900614 | Болт | 1 |
| 04B | A590106 | Плоская шайба | 1 |
| 08 | 4694840 | Короб выключатель | 1 |
| 09 | 9769861 | Кронштейн | 1 |
| 10 | 9769948 | Кронштейн | 1 |
| 11 | J260835 | Болт с шайбой | 2 |
| 11A | J900835 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | J780416 | Болт с внутренним шестигранником | 4 |
| 13 | A590904 | Пружинная шайба | 4 |
| 14 | A590104 | Плоская шайба | 8 |
| 15 | M500403 | Гайка | 4 |
| 17 | 2056358 | Крышка | 1 |
| 18 | 4692822 | Уплотнительная окантовка | 1 |
| 20 | 9770292 | Крышка | 1 |
| 21 | 4640991 | Уплотнительная окантовка | 1 |
| 22 | J260616 | Болт с шайбой | 6 |
| 22A | J900616 | Болт | 1 |
| 22B | A590106 | Плоская шайба | 1 |
| 26 | 4692821 | Уплотнительная окантовка | 1 |
| 31 | 4652262 | Монитор | 1 |
| 32 | 4297188 | Зуммер | 1 |
| 33 | 4352947 | Выключатель | 1 |
| 34 | 3114065 | Жгут проводов | 1 |
| 35 | 0007085 | Жгут проводов | 1 |
| 36 | 3115145 | Жгут проводов | 1 |
| 37 | 3115146 | Жгут проводов | 1 |
| 38 | 0007086 | Жгут проводов | 1 |
| 39 | 4694798 | Жгут проводов | 1 |
| 40 | 4055311 | Ленточный зажим | 4 |
| 41 | 4705787 | Жгут проводов | 1 |
| 42 | 4693535 | Блок управление | 1 |
| 43 | 4693776 | Блок управление | 1 |
| 44 | 4694666 | Крышка | 1 |
| 45 | 4706131 | Жгут проводов | 1 |
| 46 | 9296330 | Кронштейн | 1 |
| 47 | 8116848 | Кронштейн | 1 |
| 48 | J780430 | Болт с внутренним шестигранником | 4 |
| 49 | A590904 | Пружинная шайба | 4 |
| 50 | A590104 | Плоская шайба | 4 |
| 51 | 4380440 | Резиновая втулка | 1 |
| 52 | J460614 | Винт с шайбой | 3 |
| 56A | J901025 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 57 | 8116798 | Пластина | 1 |
| 58 | 4696278 | Направляющая | 2 |
| 60 | 4696286 | Болт | 4 |
| 61 | J260820 | Болт с шайбой | 4 |
| 61A | J900820 | Болт | 1 |
| 61B | A590108 | Плоская шайба | 1 |
| 63 | 4113154 | Уплотнительное кольцо | 1 |
| 64 | 8116797 | Крышка | 1 |
| 65 | J460612 | Винт с шайбой | 4 |
| 67 | 4696257 | Уплотнительная окантовка | 2 |
| 68 | M430408 | Винт | 24 |
| 69 | 4696277 | Болт винг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
