Масляный радиатор — HITACHI ZX70B

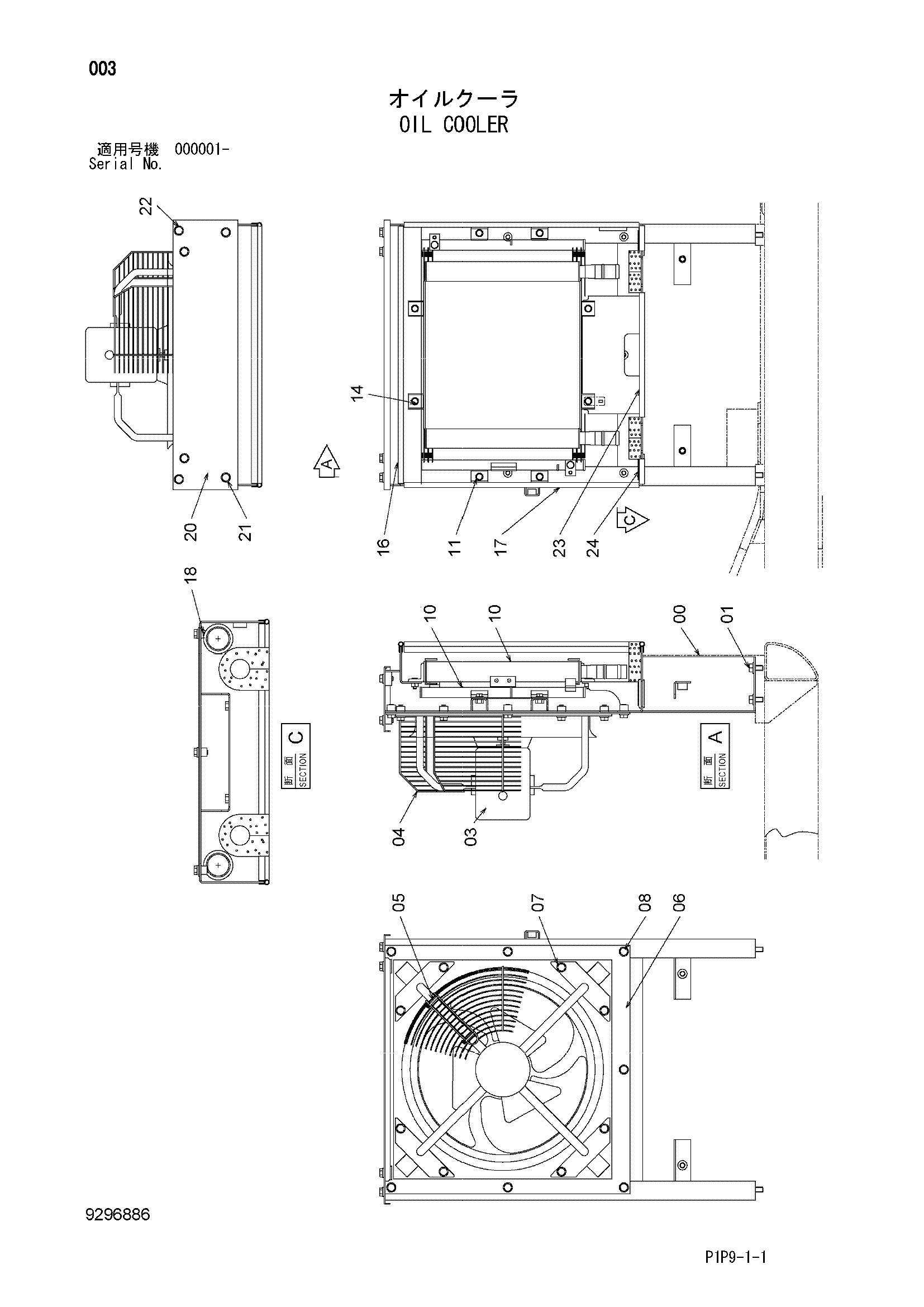

Заводская схема «Масляный радиатор» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7054439 | Кронштейн | 1 |
| 01 | J271225 | Болт с шайбой | 4 |
| 01A | J901225 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4693229 | Вентилятор | 1 |
| 04 | 4693230 | Крышка | 1 |
| 05 | 4055311 | Ленточный зажим | 8 |
| 06 | 8116071 | Кронштейн | 1 |
| 06 | 8112472 | Кронштейн | 1 |
| 07 | J271030 | Болт с шайбой | 8 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J271025 | Болт с шайбой | 7 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4445865 | Конденсатор | 1 |
| 11 | J260820 | Болт с шайбой | 4 |
| 11A | J900820 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 13 | 4464826 | Масляный радиатор | 1 |
| 14 | J260820 | Болт с шайбой | 4 |
| 14A | J900820 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 16 | 4680752 | Манжета | 1 |
| 17 | 4680755 | Манжета | 2 |
| 18 | 4388543 | Резиновая втулка | 2 |
| 20 | 8118922 | Крышка | 1 |
| 20 | 8112476 | Крышка | 1 |
| 21 | J271025 | Болт с шайбой | 4 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J271030 | Болт с шайбой | 2 |
| 22A | J901030 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 4684260 | Манжета | 1 |
| 24 | 4684259 | Манжета | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
