Обратные трубопроводы — HITACHI ZX70B

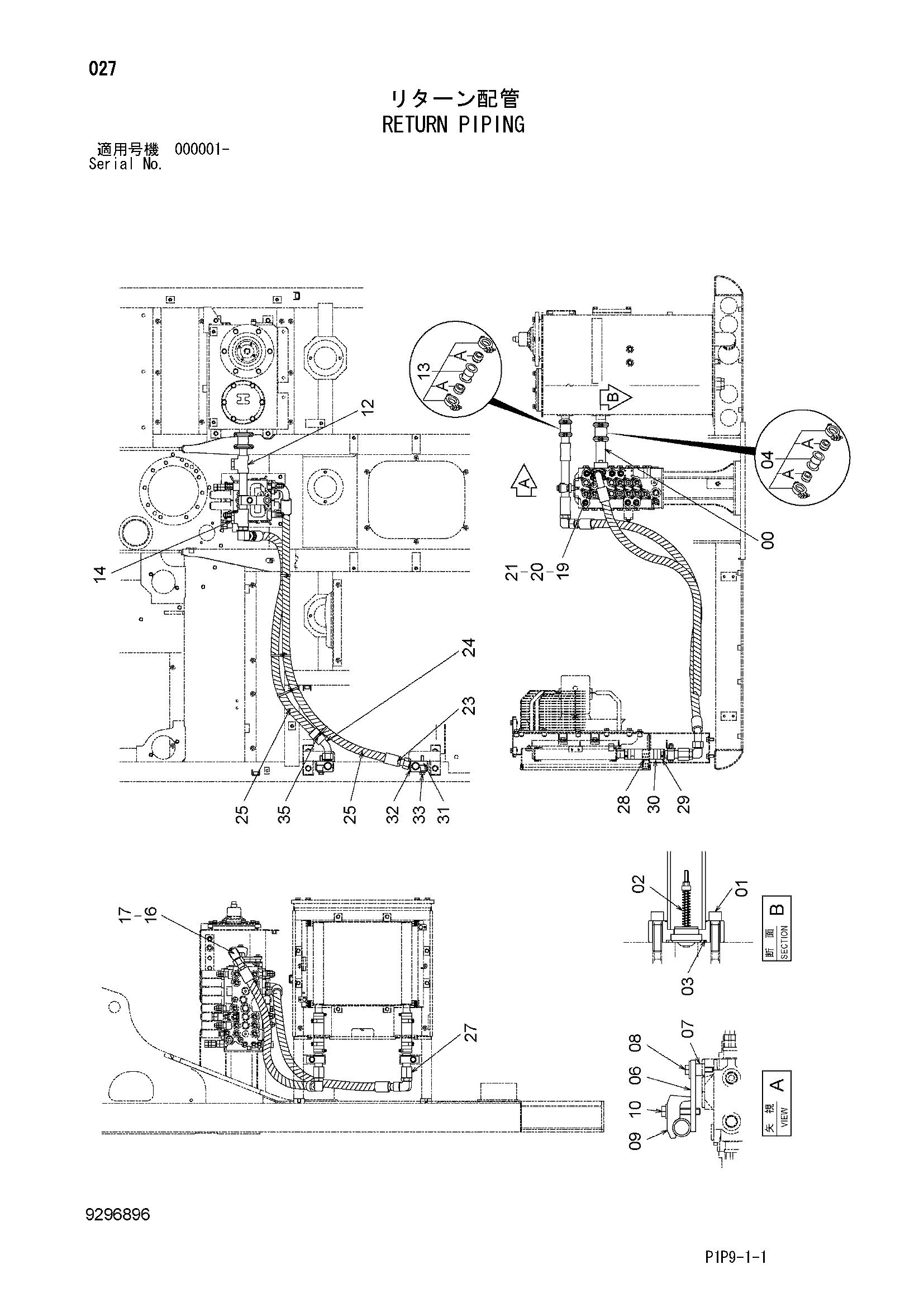

Заводская схема «Обратные трубопроводы» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082930 | Обратная трубка | 1 |
| 01 | J781035 | Болт с внутренним шестигранником | 2 |
| 02 | 4255212 | Клапан | 1 |
| 03 | A811040 | Уплотнительное кольцо | 1 |
| 04 | 4069801 | Муфта | 1 |
| 04A | 4196259 | Уплотнение кольцо | 2 |
| 06 | 4456142 | Седло винта | 1 |
| 07 | 4457103 | Втулка | 1 |
| 08 | J281045 | Болт с шайбой | 1 |
| 08A | J901045 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 09 | 4190127 | Хомут трубки | 1 |
| 10 | J271265 | Болт с шайбой | 1 |
| 10A | J901265 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 8113171 | Обратная трубка | 1 |
| 13 | 4071213 | Муфта | 1 |
| 13A | 4196258 | Уплотнение кольцо | 2 |
| 14 | A885008 | Пробка | 2 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | A853388 | Угловой штуцер | 3 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4187328 | Уплотнительное кольцо | 3 |
| 19 | 962453 | Разъёмный фланец | 2 |
| 20 | 966993 | Уплотнительное кольцо | 1 |
| 21 | J781030 | Болт с внутренним шестигранником | 4 |
| 23 | 4682806 | Шланг | 1 |
| 24 | 4683128 | Шланг | 1 |
| 25 | 4327294 | Защитный кожух | 6 |
| 27 | 8112475 | Обратная трубка | 2 |
| 28 | 4461778 | Резиновый шланг | 2 |
| 29 | 4011675 | Хомут шланга | 4 |
| 30 | 4296063 | Хомут шланга | 4 |
| 31 | 4462051 | Резиновая прокладка | 2 |
| 32 | 8085521 | Хомут | 2 |
| 33 | J271275 | Болт с шайбой | 2 |
| 33A | J901275 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 35 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
