Крышка (2) — HITACHI ZX70B

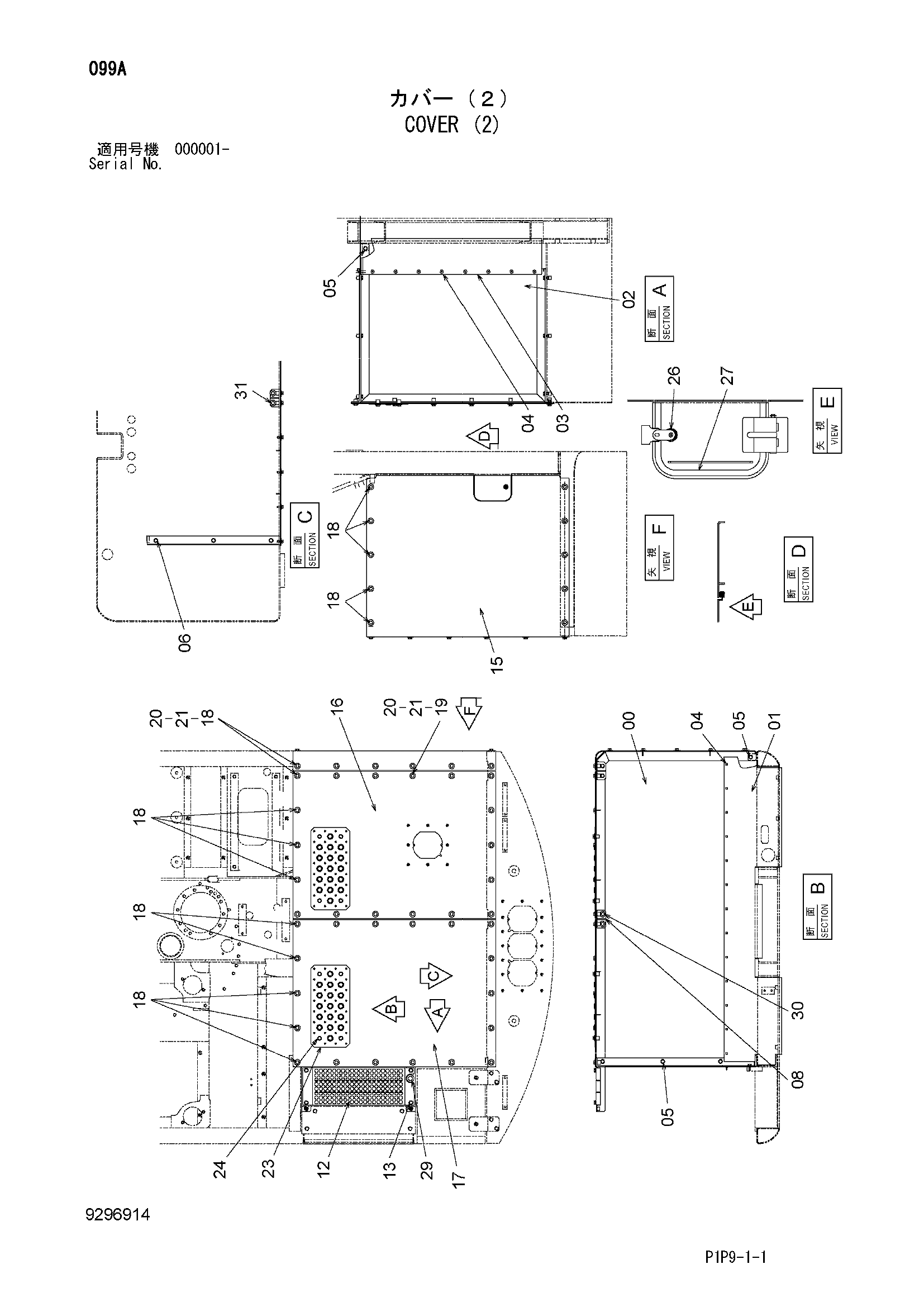

Заводская схема «Крышка (2)» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7057489 | Крышка | 1 |
| 00 | 7054800 | Крышка | 1 |
| 01 | 4682914 | Крышка | 1 |
| 02 | 7057490 | Крышка | 1 |
| 02 | 7054809 | Крышка | 1 |
| 03 | 4682913 | Крышка | 1 |
| 04 | 4334194 | Заклёпка | 21 |
| 04 | 4394370 | Заклёпка | 21 |
| 05 | J271030 | Болт с шайбой | 5 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J271025 | Болт с шайбой | 3 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 8113142 | Кронштейн | 2 |
| 12 | 8118923 | Крышка | 1 |
| 12 | 8113251 | Крышка | 1 |
| 13 | J271030 | Болт с шайбой | 4 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 7054743 | Крышка | 1 |
| 15A | 6026284 | Крышка | 1 |
| 15B | 4682836 | Манжета | 1 |
| 15C | 4682834 | Манжета | 1 |
| 15D | 4682943 | Манжета | 1 |
| 15E | 4682945 | Манжета | 1 |
| 15F | 4682944 | Манжета | 1 |
| 15G | 4682942 | Манжета | 1 |
| 16 | 8113030 | Крышка | 1 |
| 16A | 8113007 | Крышка | 1 |
| 16B | 4682836 | Манжета | 2 |
| 16C | 4682835 | Манжета | 2 |
| 16D | 4682834 | Манжета | 2 |
| 16E | 4682833 | Манжета | 2 |
| 17 | 8113031 | Крышка | 1 |
| 17A | 8113008 | Крышка | 1 |
| 17B | 4682836 | Манжета | 2 |
| 17C | 4682835 | Манжета | 2 |
| 17D | 4682834 | Манжета | 2 |
| 17E | 4682833 | Манжета | 2 |
| 18 | J901030 | Болт | 16 |
| 19 | J901030 замена: J901025 | Болт | 36 |
| 19 | J901025 | Болт | 36 |
| 20 | J217083 | Шайба | 52 |
| 21 | 4312225 | Уплотнительная шайба | 52 |
| 23 | 3113029 | Крышка | 2 |
| 24 | J271025 замена: J271020 | Болт с шайбой | 8 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 24 | J271020 | Болт с шайбой | 8 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 4685590 | Замок | 1 |
| 27 | 4685632 | Манжета | 1 |
| 29 | 4186003 | Резиновая втулка | 1 |
| 32 | J281030 | Болт с шайбой | 4 |
| 32A | J901030 | Болт | 1 |
| 32B | 4486055 | Шайба | 1 |
| 33 | J281025 | Болт с шайбой | 4 |
| 33A | J901025 | Болт | 1 |
| 33B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
