Напорные трубопроводы — HITACHI ZX70B

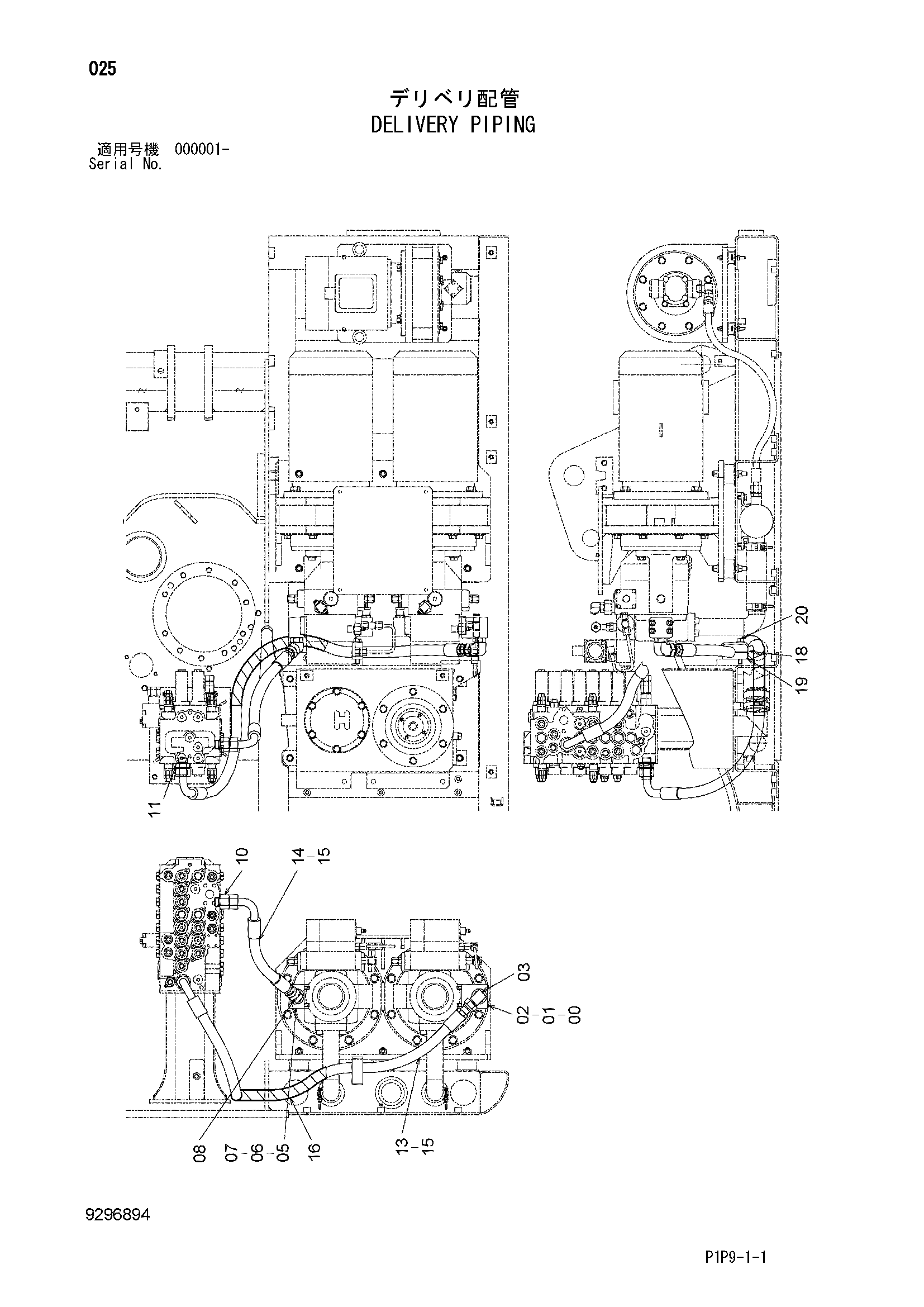

Заводская схема «Напорные трубопроводы» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4681827 | Фланец | 1 |
| 01 | A811030 | Уплотнительное кольцо | 1 |
| 02 | J781060 | Болт с внутренним шестигранником | 4 |
| 03 | A853366 | Угловой штуцер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4681822 | Фланец | 1 |
| 06 | A811030 | Уплотнительное кольцо | 1 |
| 07 | J781050 | Болт с внутренним шестигранником | 4 |
| 08 | A853266 | Угловой штуцер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4230902 | Адаптер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | A853166 | Адаптер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4683232 | Шланг | 1 |
| 14 | 4683233 | Шланг | 1 |
| 15 | 4187308 | Уплотнительное кольцо | 4 |
| 16 | 4327294 | Защитный кожух | 2 |
| 18 | 8085521 | Хомут | 1 |
| 19 | 4462051 | Резиновая прокладка | 1 |
| 20 | J271265 | Болт с шайбой | 1 |
| 20A | J901265 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
