Электрооборудование (5) — HITACHI ZX70B

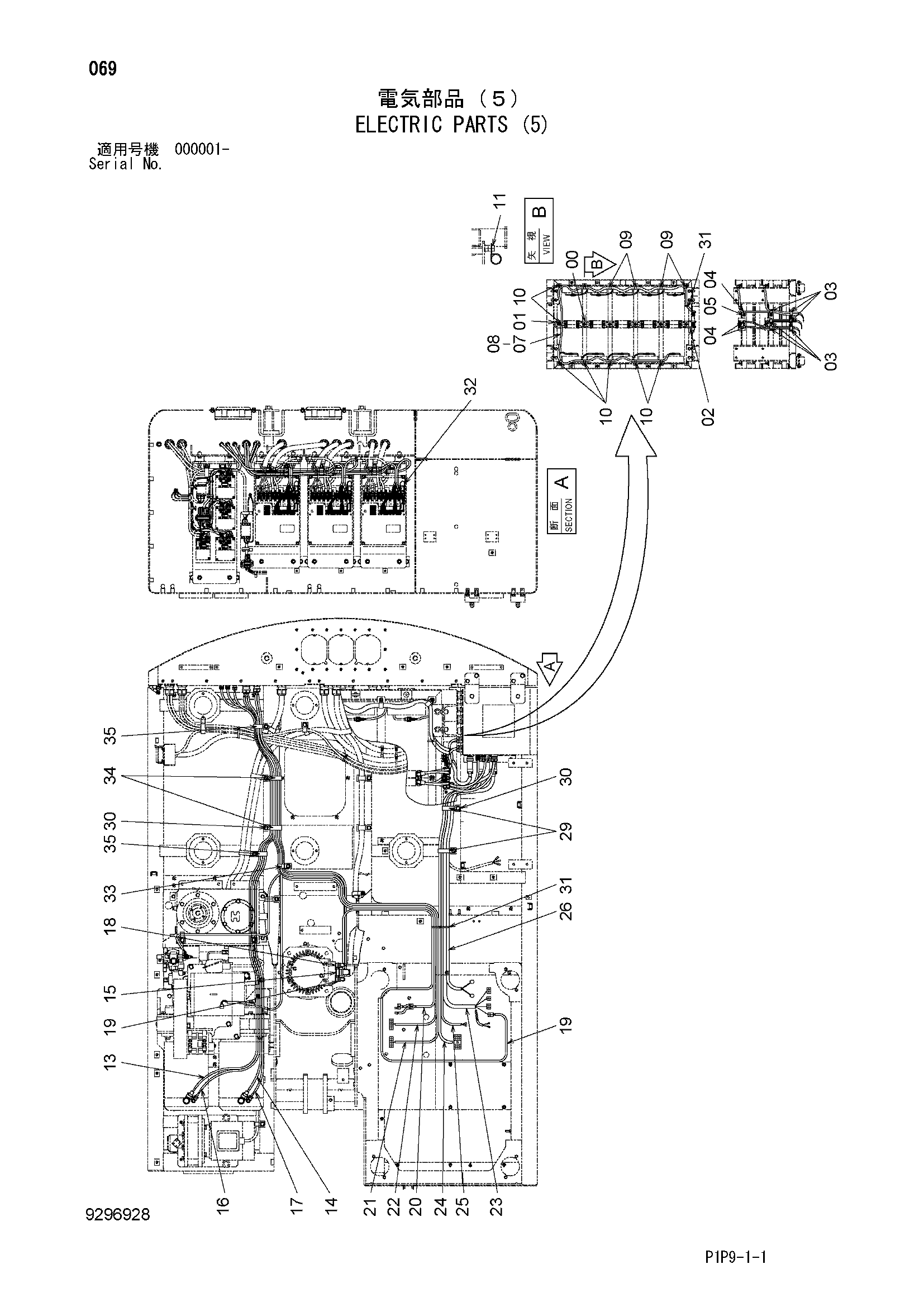

Заводская схема «Электрооборудование (5)» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4694003 | Трос батт. | 16 |
| 01 | 4694004 | Трос батт. | 2 |
| 02 | 4694005 | Трос батт. | 4 |
| 03 | 4190282 | Зажим | 6 |
| 04 | 4190273 | Зажим | 3 |
| 05 | J271025 | Болт с шайбой | 6 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 1036146 | Жгут проводов | 1 |
| 08 | 1036147 | Жгут проводов | 1 |
| 09 | 4190263 | Зажим | 8 |
| 10 | 4190273 | Зажим | 16 |
| 11 | J950010 | Гайка | 24 |
| 13 | 3115084 | Жгут проводов | 1 |
| 14 | 3115082 | Жгут проводов | 1 |
| 15 | 3115085 | Жгут проводов | 1 |
| 16 | 3115086 | Жгут проводов | 1 |
| 17 | 3115093 | Жгут проводов | 1 |
| 18 | 3115094 | Жгут проводов | 1 |
| 19 | 4692501 | Жгут проводов | 1 |
| 20 | 2057447 | Жгут проводов | 1 |
| 21 | 3115095 | Жгут проводов | 1 |
| 22 | 3115096 | Жгут проводов | 1 |
| 23 | 3115147 | Жгут проводов | 1 |
| 24 | 4694796 | Жгут проводов | 1 |
| 25 | 4694797 | Жгут проводов | 1 |
| 26 | 4694799 | Жгут проводов | 1 |
| 29 | 4193816 | Зажим | 2 |
| 30 | J271025 | Болт с шайбой | 3 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | 4055312 | Ленточный зажим | 10 |
| 32 | 4703135 | Жгут проводов | 3 |
| 33 | 4190264 | Зажим | 1 |
| 34 | 4193816 | Зажим | 2 |
| 35 | 4193848 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
