Всасывающие трубопроводы — HITACHI ZX70B

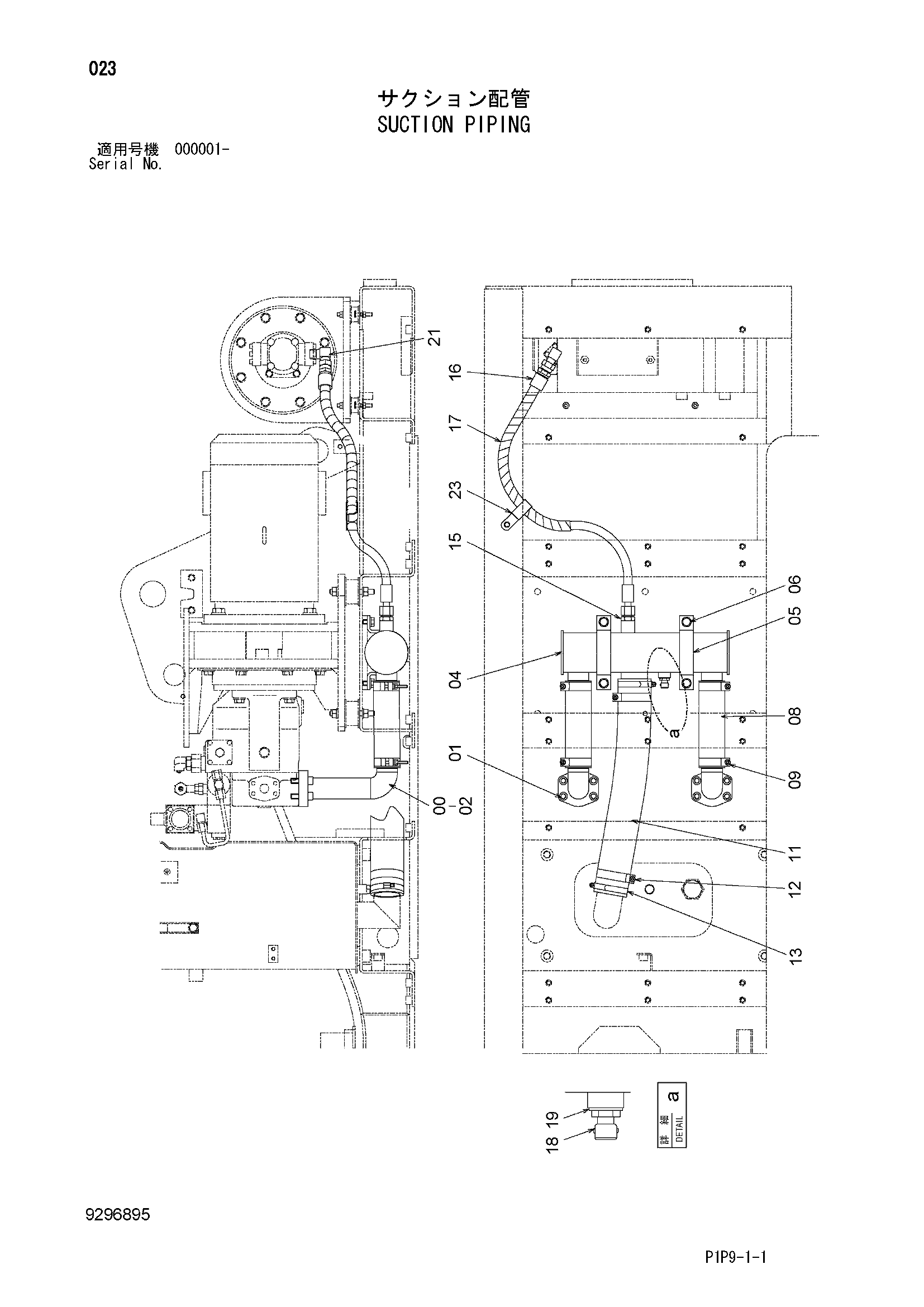

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8112852 | Фланец трубка | 2 |
| 01 | J781240 | Болт с внутренним шестигранником | 8 |
| 02 | A811050 | Уплотнительное кольцо | 2 |
| 04 | 8112838 | Всасывающая трубка | 1 |
| 05 | 4000910 | Хомут трубки | 2 |
| 06 | J271020 | Болт с шайбой | 4 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 4081954 | Резиновый шланг | 2 |
| 09 | 4282477 | Хомут шланга | 4 |
| 11 | 4120294 | Резиновый шланг | 1 |
| 12 | 4263764 | Хомут шланга | 2 |
| 13 | 4504491 | Хомут шланга | 2 |
| 15 | A852144 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4373687 | Шланг | 1 |
| 17 | 4327294 | Защитный кожух | 1 |
| 18 | 4250260 | Датчик | 1 |
| 19 | 4250261 | Прокладка | 1 |
| 21 | 4154658 | Угловой штуцер | 1 |
| 23 | 4192034 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
