Электрооборудование (2) — HITACHI ZX70B

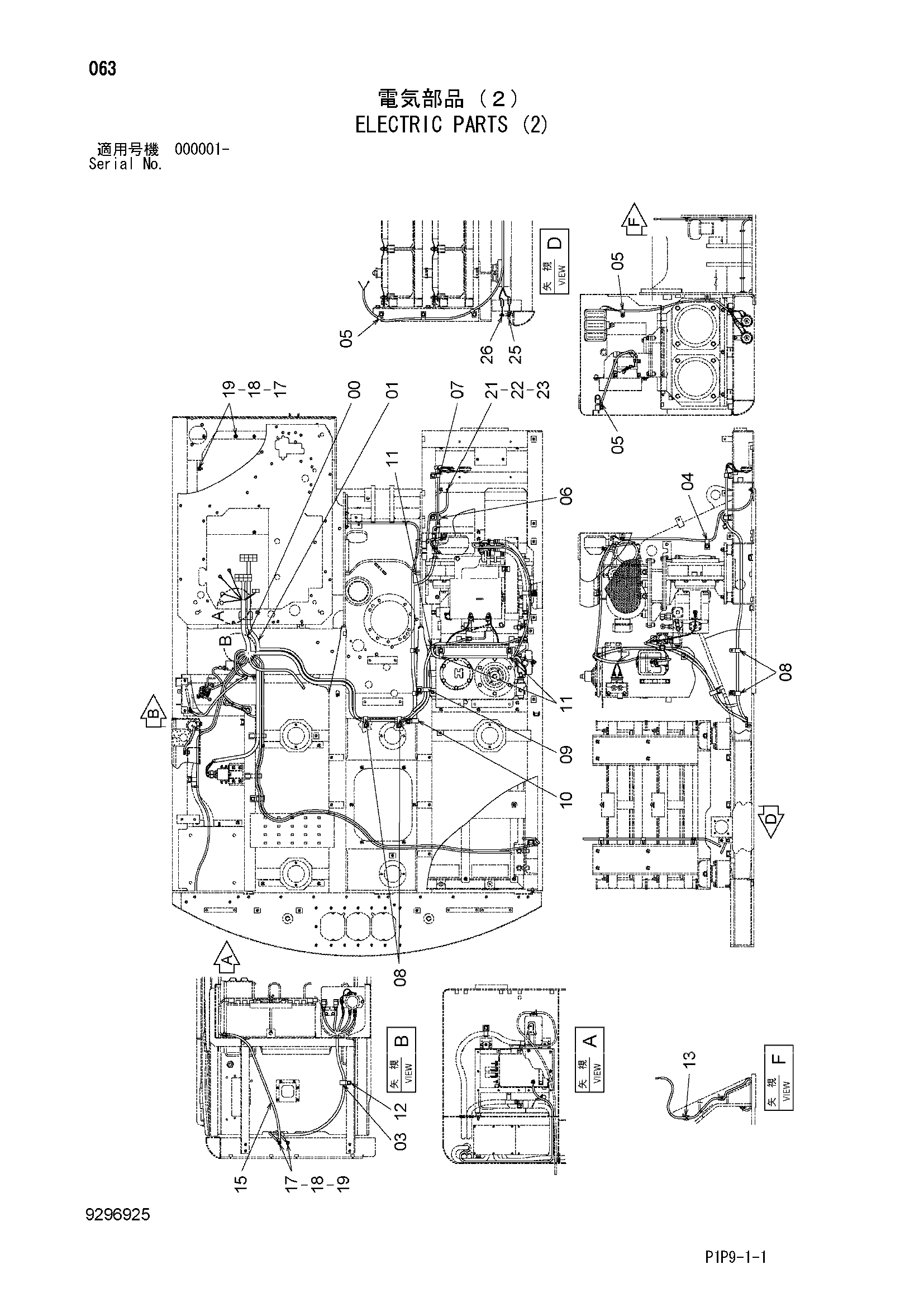

Заводская схема «Электрооборудование (2)» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0007092 | Жгут проводов | 1 |
| 00A | 4423418 | Фусибле-линк (65A) | 1 |
| 00B | 4315323 | Фусибле-линк (45A) | 1 |
| 01 | 3115098 | Жгут проводов | 1 |
| 03 | 4190292 | Зажим | 1 |
| 04 | 4192018 | Зажим | 5 |
| 05 | 4190261 | Зажим | 6 |
| 08 | 4192035 | Зажим | 2 |
| 09 | 4190291 | Зажим | 2 |
| 10 | 4190264 | Зажим | 1 |
| 11 | 4190263 | Зажим | 1 |
| 12 | J271025 | Болт с шайбой | 15 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4055312 | Ленточный зажим | 15 |
| 14 | 4686185 | Кронштейн | 1 |
| 17 | J950010 | Гайка | 4 |
| 18 | A590110 | Плоская шайба | 4 |
| 19 | A590910 | Пружинная шайба | 4 |
| 21 | J950006 | Гайка | 1 |
| 22 | A590106 | Плоская шайба | 1 |
| 23 | A590906 | Пружинная шайба | 1 |
| 25 | 4695023 | Выключатель пусхбут. | 1 |
| 26 | 4695012 | Фонарь пилотный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
