Отопитель устройство — HITACHI ZX70B

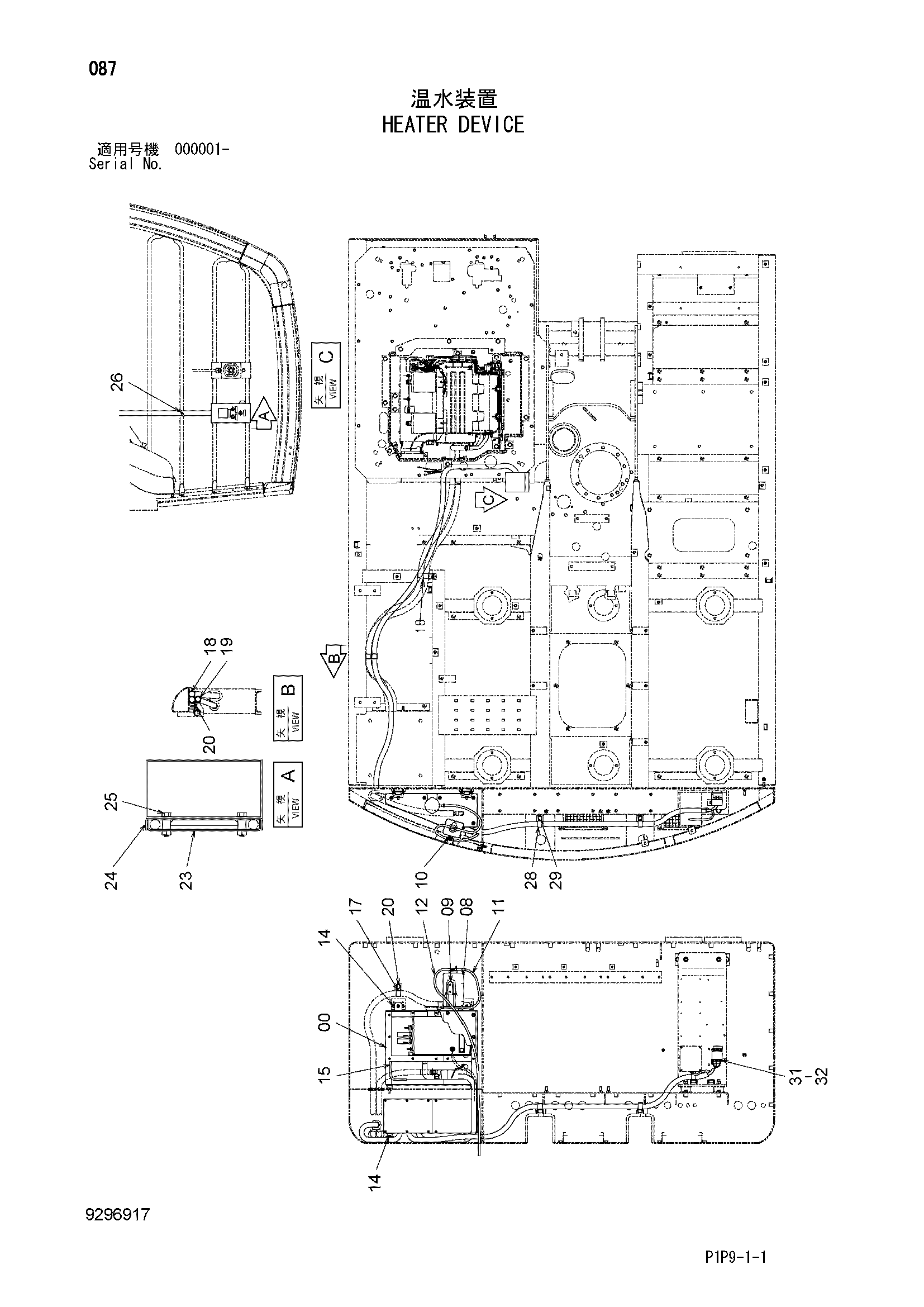

Заводская схема «Отопитель устройство» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9297658 | Блок отопитель | 1 |
| 08 | 4658014 | Бак воды | 1 |
| 09 | 4367147 | Пластина | 1 |
| 10 | J260616 | Болт с шайбой | 2 |
| 10A | J900616 | Болт | 1 |
| 10B | A590106 | Плоская шайба | 1 |
| 11 | 4427818 | Водяной шланг | 1 |
| 12 | 4667248 | Водяной шланг | 1 |
| 14 | J260614 | Болт с шайбой | 10 |
| 14A | J900614 | Болт | 1 |
| 14B | A590106 | Плоская шайба | 1 |
| 15 | 4640593 | Резиновая прокладка | 1 |
| 17 | 4192035 | Зажим | 1 |
| 18 | 4411911 | Зажим | 2 |
| 19 | 4192035 | Зажим | 1 |
| 20 | J271025 | Болт с шайбой | 2 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4514699 | Хомут шланга | 2 |
| 23 | 9769861 | Кронштейн | 1 |
| 24 | 9769948 | Кронштейн | 1 |
| 25 | J260835 | Болт с шайбой | 2 |
| 25A | J900835 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 26 | 4055311 | Ленточный зажим | 3 |
| 28 | 4190263 | Зажим | 2 |
| 29 | J271025 | Болт с шайбой | 2 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | J780416 | Болт с внутренним шестигранником | 2 |
| 32 | A590104 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
