Механизм поворота — HITACHI ZX70B

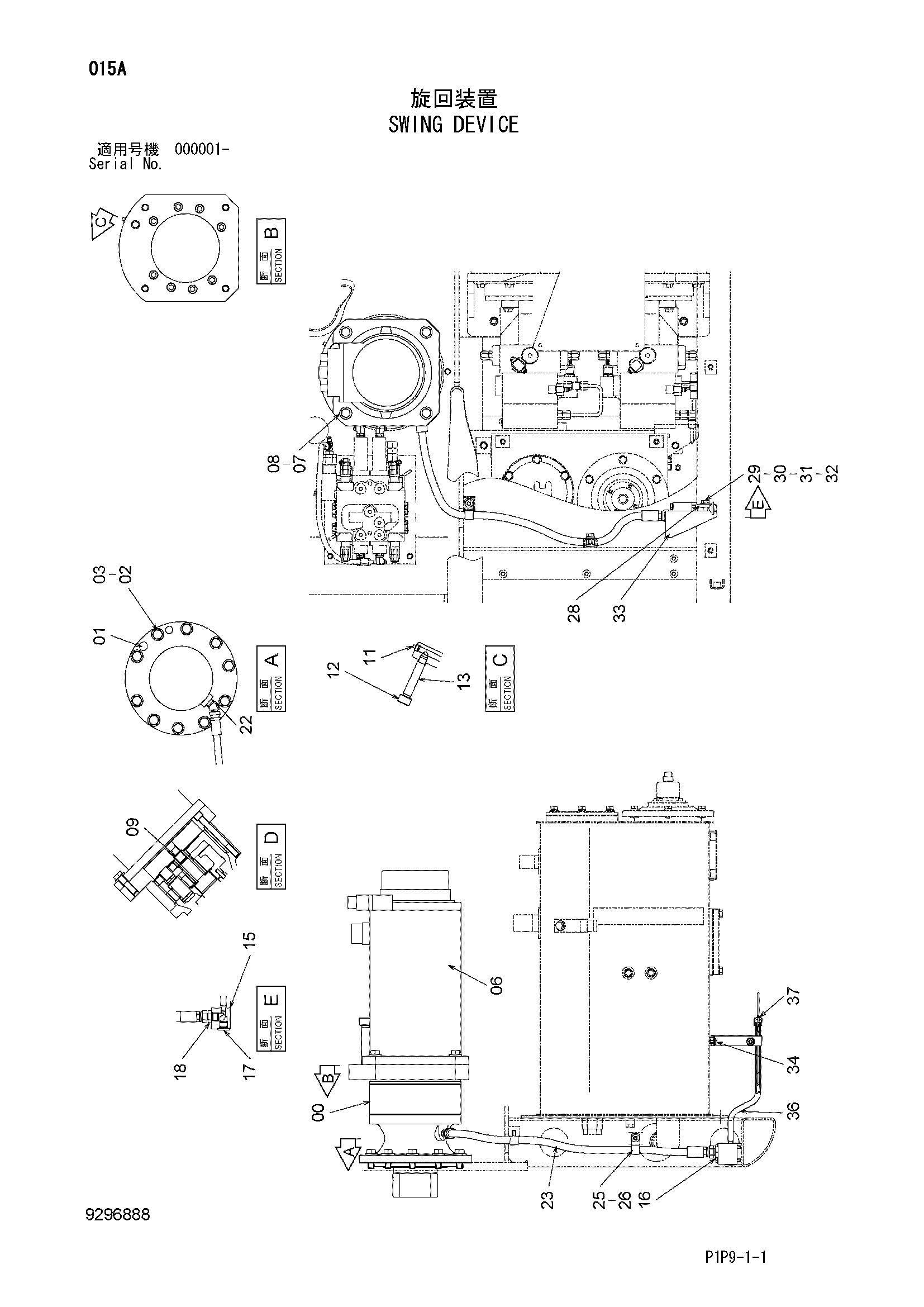

Заводская схема «Механизм поворота» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9259510 замена: 4675747 | Трансмиссия | 1 |
| 00 | 4675747 | Трансмиссия | 1 |
| 01 | 4415327 | Установочный штифт | 1 |
| 02 | J921640 | Болт | 10 |
| 03 | J222016 | Шайба | 10 |
| 06 | 4693223 | Гидромотор | 1 |
| 07 | J901660 | Болт | 4 |
| 08 | J222016 | Шайба | 4 |
| 09 | 942517 | Стопорное кольцо | 1 |
| 11 | 94-2012 | Пробка | 1 |
| 12 | 4255226 | Колпачок | 1 |
| 13 | 4255227 | Трубка | 1 |
| 15 | 4681964 | Коллектор блок | 1 |
| 16 | J260860 | Болт с шайбой | 2 |
| 16A | J900860 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | 9134112 | Пробка | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A852144 | Адаптер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4182658 | Угловой штуцер | 1 |
| 23 | 4618602 | Шланг | 1 |
| 25 | 4190274 | Зажим | 2 |
| 26 | J271020 | Болт с шайбой | 2 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 4624510 | Хомут трубки | 1 |
| 29 | J271040 | Болт с шайбой | 1 |
| 29A | J901040 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | A590110 | Плоская шайба | 1 |
| 31 | A590910 | Пружинная шайба | 1 |
| 32 | J950010 | Гайка | 1 |
| 33 | 9770540 | Кронштейн | 1 |
| 34 | J260814 | Болт с шайбой | 2 |
| 34A | J900814 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 36 | 4694467 | Трубка | 1 |
| 37 | 4423014 | Указатель уровня | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
