Шланг защита от разрыва клапан трубопроводы (стрела) — HITACHI ZX70B

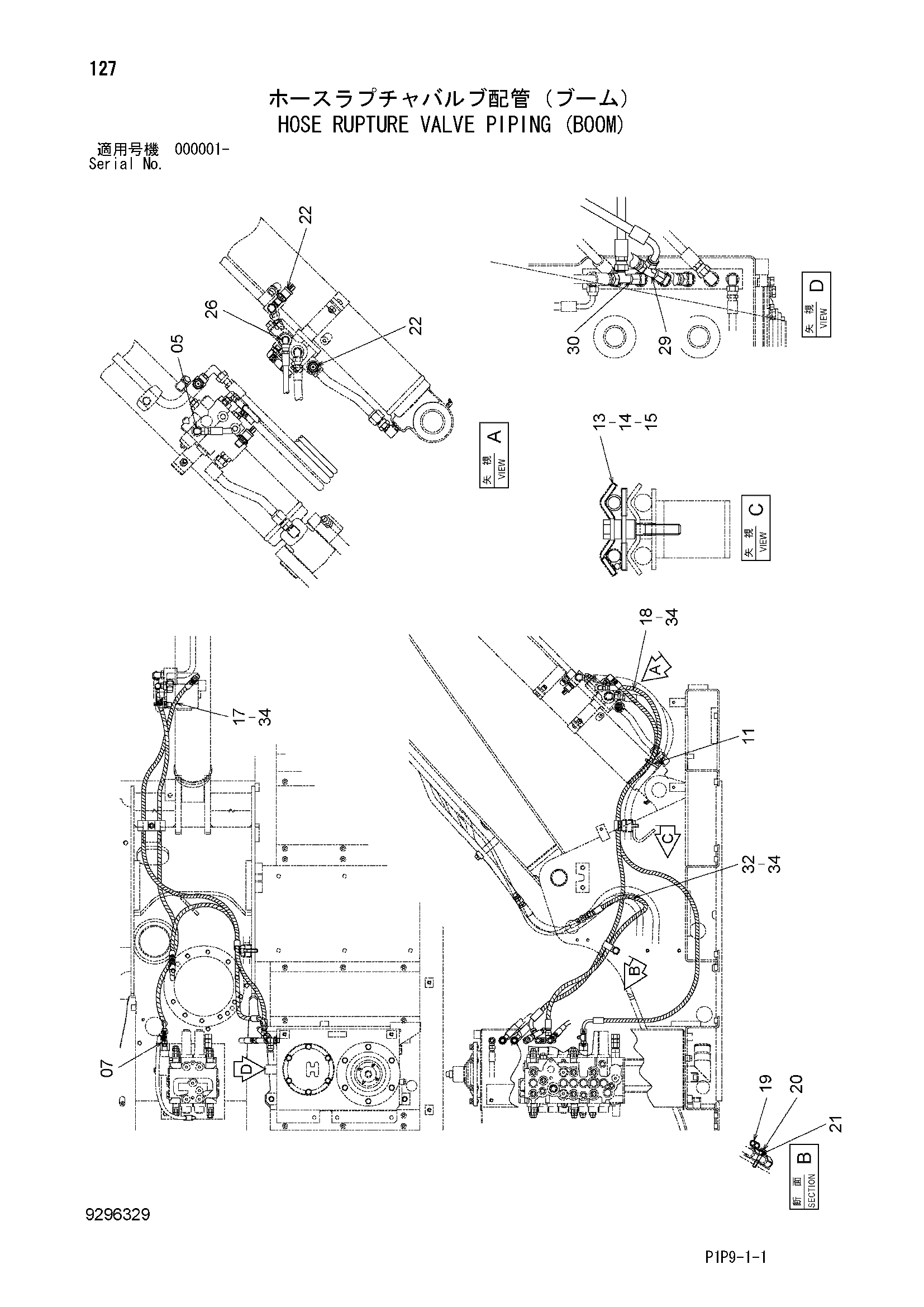

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | A852323 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852422 | Тройник | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4055312 | Ленточный зажим | 14 |
| 13 | 9757600 | Хомут | 1 |
| 14 | 9757601 | Хомут | 1 |
| 15 | J901280 | Болт | 1 |
| 17 | 4663062 | Шланг | 1 |
| 18 | 4663885 | Шланг | 1 |
| 19 | 4190282 | Зажим | 1 |
| 20 | J271270 | Болт с шайбой | 1 |
| 20A | J901270 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 4691925 | Втулка | 1 |
| 22 | 4436271 | Датчик давления | 2 |
| 22A | 4365826 | Уплотнительное кольцо | 1 |
| 26 | A852322 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4242052 | Соединительный штуцер | 1 |
| 30 | 4246672 | Соединительный штуцер | 1 |
| 32 | 4680109 | Шланг | 1 |
| 34 | 4327293 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
