Навесное оборудование трубопроводы (пилотный) — HITACHI ZX70B

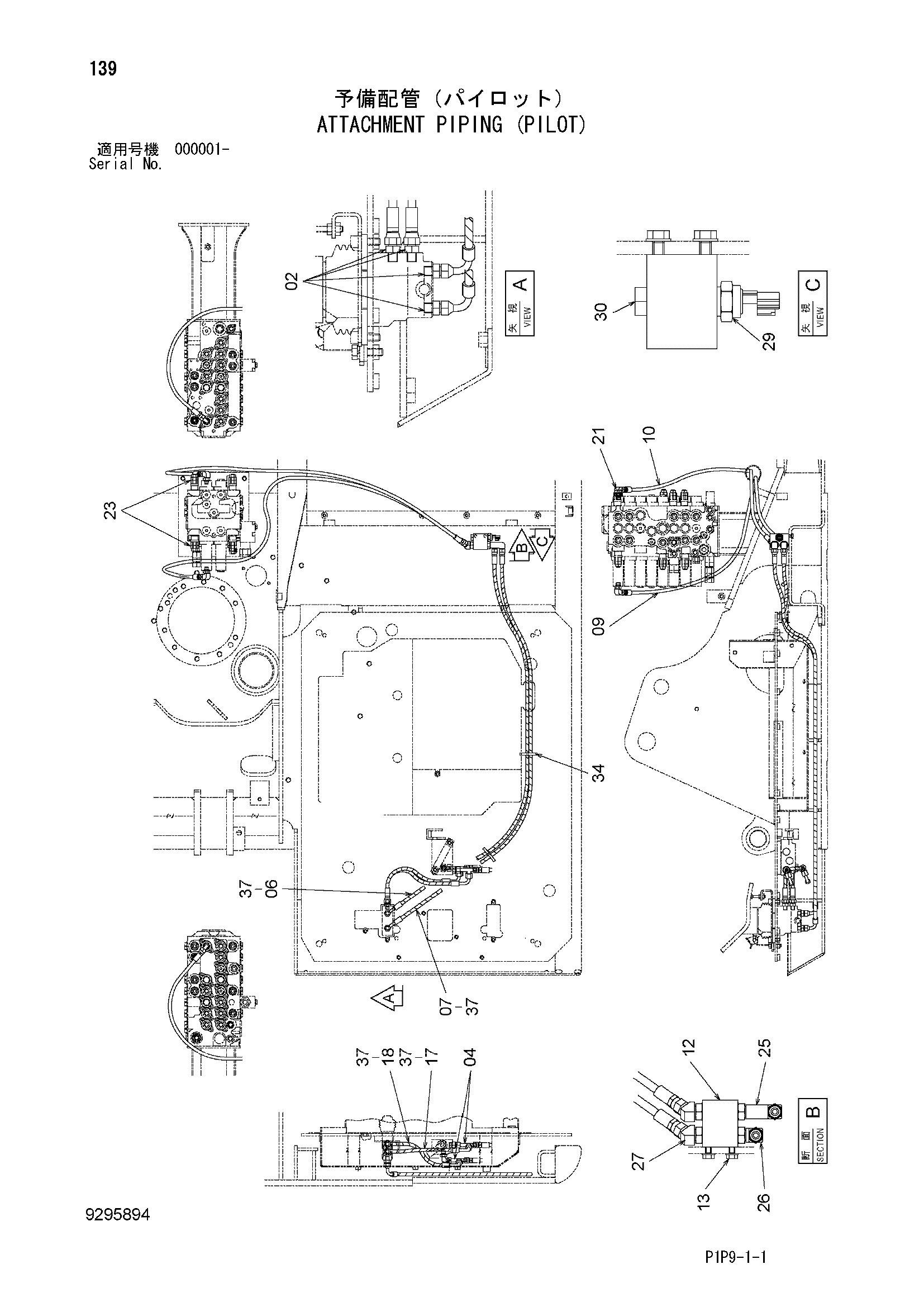

Заводская схема «Навесное оборудование трубопроводы (пилотный)» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4200465 | Адаптер | 4 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4252786 | Тройник | 2 |
| 06 | 4634388 | Шланг | 1 |
| 07 | 4613776 | Шланг | 1 |
| 09 | 4616031 | Шланг | 1 |
| 10 | 4634381 | Шланг | 1 |
| 12 | 4330230 | Челночный клапан | 1 |
| 13 | J260825 | Болт с шайбой | 2 |
| 13A | J900825 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 17 | 4464797 | Шланг | 1 |
| 18 | 4464796 | Шланг | 1 |
| 21 | A852322 | Угловой штуцер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4394262 | Предохранительный клапан | 2 |
| 25 | 4277649 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852332 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | A852232 | Угловой штуцер | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4436535 | Датчик давления | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4093624 | Пробка | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4055312 | Ленточный зажим | 5 |
| 37 | 4327293 | Защитный кожух | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
