Вентилятор детали — HITACHI ZX70B

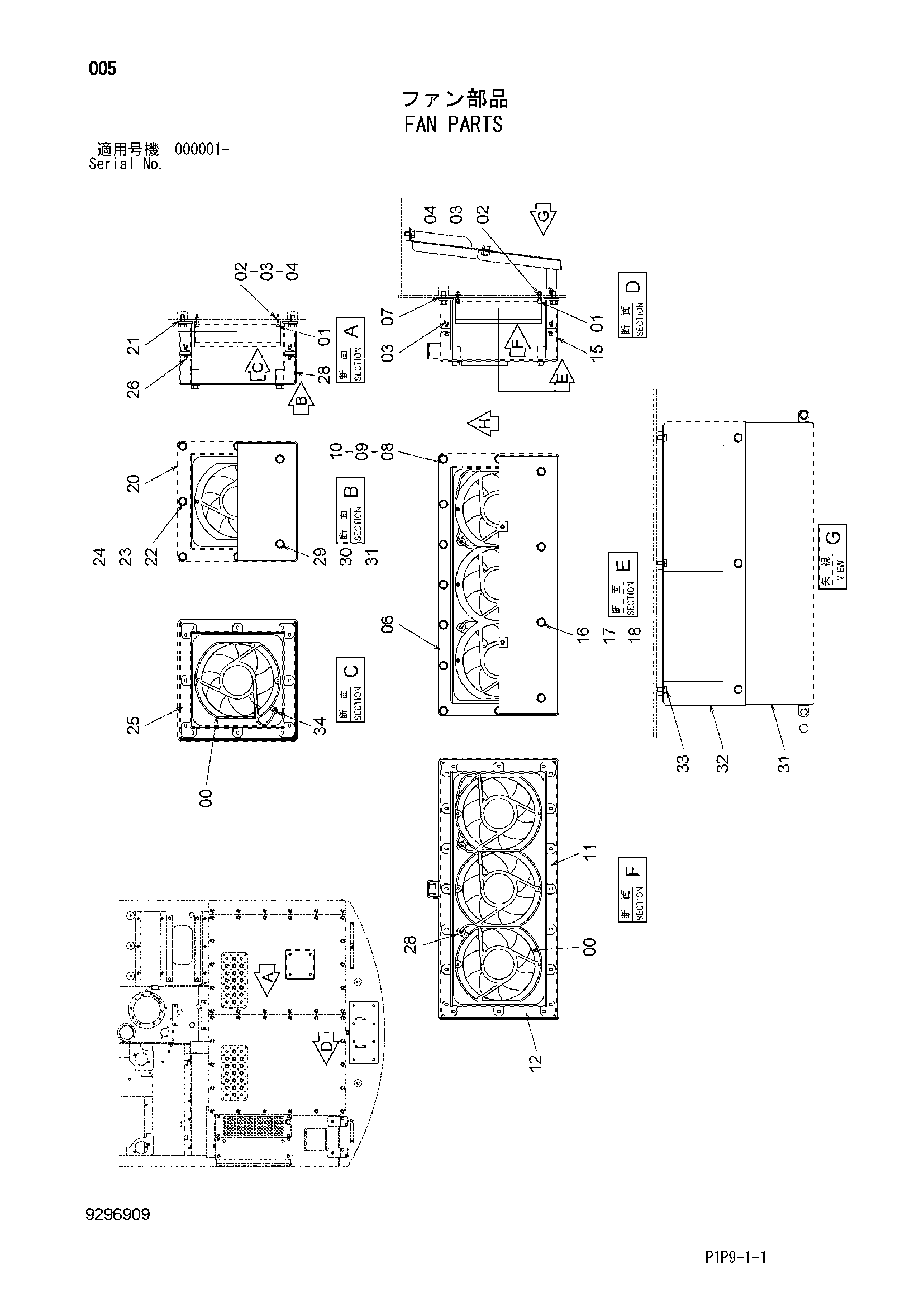

Заводская схема «Вентилятор детали» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4693777 | Вентилятор | 4 |
| 01 | 4225444 | Болт с внутренним шестигранником | 8 |
| 02 | 4187311 | Плоская шайба | 8 |
| 03 | 4225464 | Пружинная шайба | 8 |
| 04 | 4225460 | Гайка | 8 |
| 06 | 8109383 | Крышка | 1 |
| 07 | 4694357 | Регулировочная шайба | 1 |
| 08 | J900820 | Болт | 16 |
| 09 | A590108 | Плоская шайба | 16 |
| 10 | 4099501 | Уплотнительная шайба | 16 |
| 11 | 4684894 | Фильтр | 2 |
| 12 | 4684893 | Фильтр | 2 |
| 13 | A764020 | Шплинт | 20 |
| 15 | 8108209 | Крышка | 1 |
| 16 | J900816 | Болт | 8 |
| 17 | A590108 | Плоская шайба | 8 |
| 18 | 4099501 | Уплотнительная шайба | 8 |
| 20 | 8113796 | Крышка | 1 |
| 21 | 4694356 | Регулировочная шайба | 1 |
| 22 | J900820 | Болт | 8 |
| 23 | A590108 | Плоская шайба | 8 |
| 24 | 4099501 | Уплотнительная шайба | 8 |
| 25 | 4684893 | Фильтр | 4 |
| 26 | A764020 | Шплинт | 12 |
| 28 | 8113795 | Крышка | 1 |
| 29 | J900816 | Болт | 4 |
| 30 | A590108 | Плоская шайба | 4 |
| 31 | 4099501 | Уплотнительная шайба | 4 |
| 33 | 4232817 | Резиновая втулка | 2 |
| 34 | 4434973 | Резиновая втулка | 1 |
| 36 | 8113824 | Крышка | 1 |
| 37 | 8113818 | Крышка | 1 |
| 38 | J260814 | Болт с шайбой | 8 |
| 38A | J900814 | Болт | 1 |
| 38B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
