Рычаг блокировки — HITACHI ZX70B

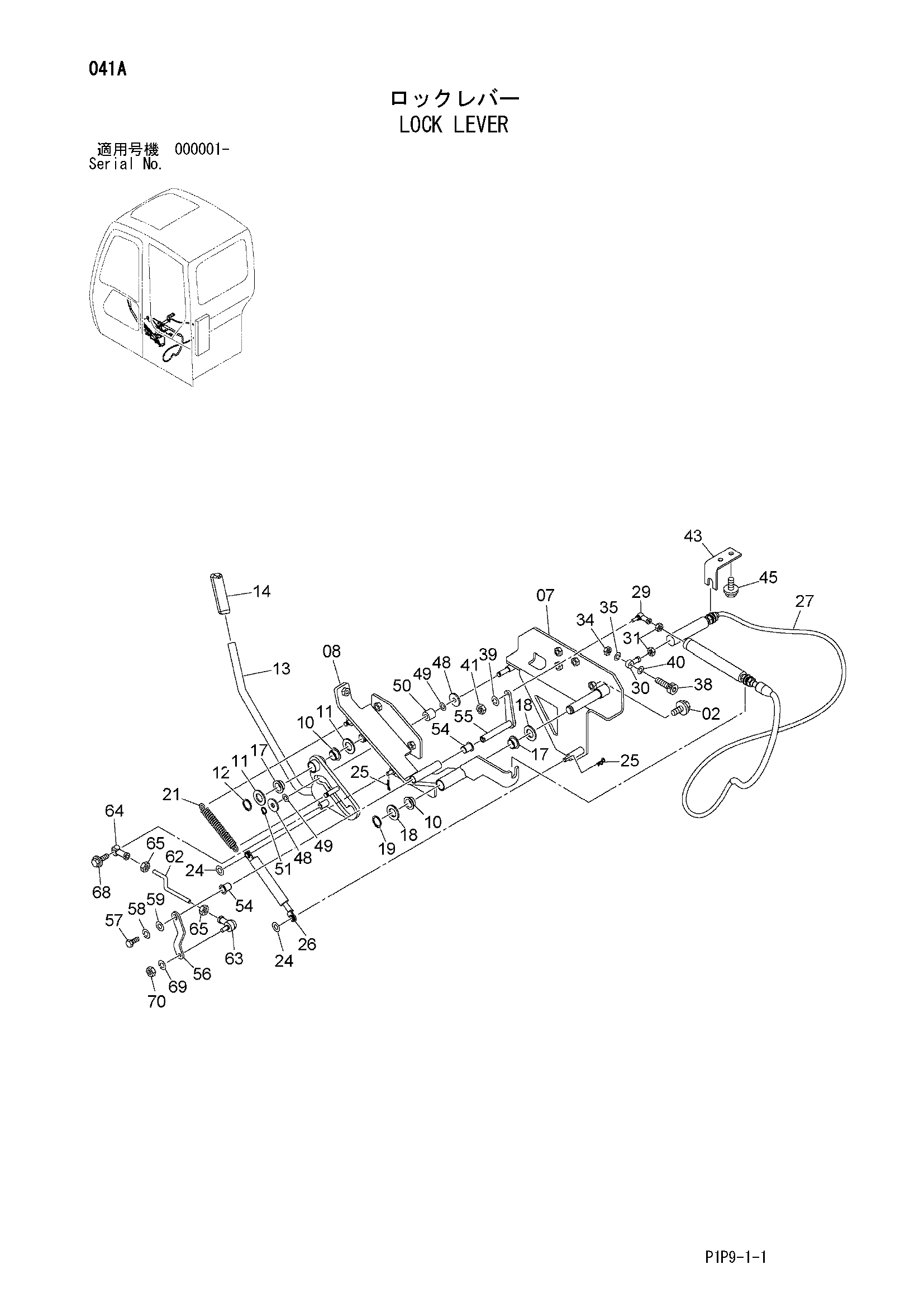

Заводская схема «Рычаг блокировки» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	J271030	Болт с шайбой	4
02A	J901030	Болт	1
02B	J222010	Шайба	1
07	7058060	Кронштейн	1
08	7058059	Кронштейн	1
10	4451809	Втулка	2
11	A590120	Плоская шайба	2
12	959500	Стопорное кольцо	1
13	7041218	Рычаг блокировка	1
14	4455772	Рукоятка блокировка	1
17	4451809	Втулка	2
18	A590120	Плоская шайба	2
19	959500	Стопорное кольцо	1
21	4454270	Пружина	1
24	A590108	Плоская шайба	2
25	4022697	Стопорный палец	2
26	4452249	Стойка	1
27	4455745	Трос управления	1
29	4287791	Шарнир	1
30	4286584	Концевой шток	1
31	M500504	Гайка	2
34	M500605	Гайка	1
35	A590906	Пружинная шайба	1
38	M340625	Болт с внутренним шестигранником	1
39	A590906	Пружинная шайба	1
40	A590106	Плоская шайба	1
41	M500605	Гайка	1
43	4462966	Кронштейн	1
45	J271020	Болт с шайбой	2
45A	J901020	Болт	1
45B	J222010	Шайба	1
48	4371706	Шайба	2
49	4454269	Регулировочная шайба 0.5mm	2
50	4454268	Игольчатый подшипник	1
51	991334	Стопорное кольцо	1
54	4459868	Втулка	2
55	8084140	Тяга	1
56	4459902	Кронштейн	1
57	J900812	Болт	1
58	A590908	Пружинная шайба	1
59	A590108	Плоская шайба	1
62	4459901	Шток	1
63	4056018	Шарнир	1
64	4120969	Концевой шток	1
65	M500807	Гайка	2
68	J260825	Болт с шайбой	1
68A	J900825	Болт	1
68B	A590108	Плоская шайба	1
69	A590908	Пружинная шайба	1
70	M500807	Гайка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
