Электрооборудование (4) — HITACHI ZX70B

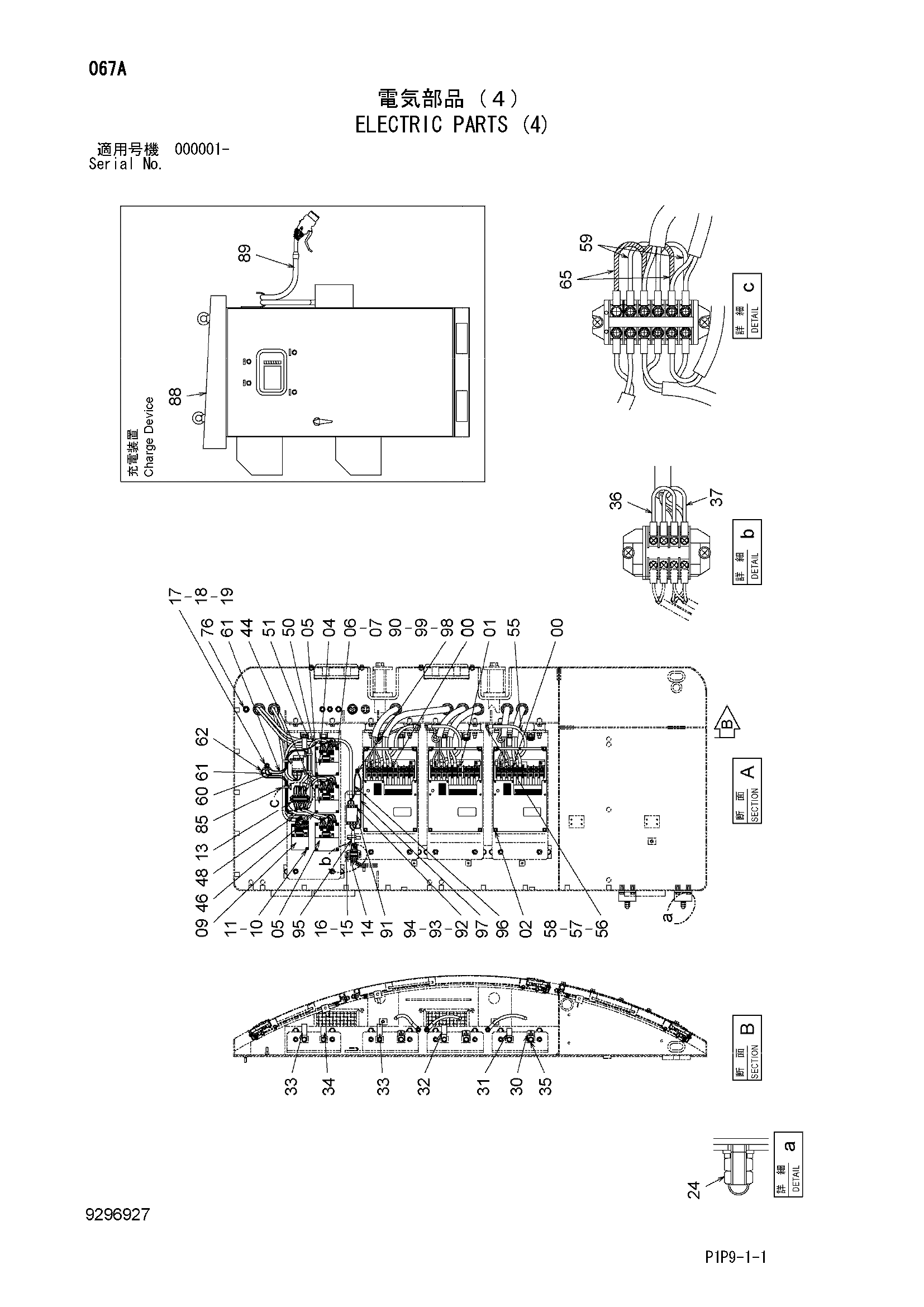

Заводская схема «Электрооборудование (4)» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4692905	Инвертер	2
01	4693057	Инвертер	1
02	J260625	Болт с шайбой	12
02A	J900625	Болт	1
02B	A590106	Плоская шайба	1
04	4693226	Инвертер	1
05	4693227	Инвертер	2
06	J780420	Болт с внутренним шестигранником	12
07	A590104	Плоская шайба	12
09	4693228	Инвертер	1
10	J780416	Болт с внутренним шестигранником	2
11	A590104	Плоская шайба	2
12	A590104	Плоская шайба	2
13	4694892	Клемма конн.	1
14	4694887	Клемма конн.	1
16	J450410	Винт с шайбой	2
17	J950010	Гайка	3
18	A590110	Плоская шайба	3
19	A590910	Пружинная шайба	3
22	4676421	Кронштейн	2
23	J271025	Болт с шайбой	4
23A	J901025	Болт	1
23B	J222010	Шайба	1
24	4449509	Гайка колпачок	4
26	J950008	Гайка	1
27	A590108	Плоская шайба	1
28	A590908	Пружинная шайба	1
30	4448037	Кронштейн	3
31	4192035	Зажим	1
32	4190291	Зажим	1
33	4193848	Зажим	2
34	4190264	Зажим	1
35	J271025	Болт с шайбой	8
35A	J901025	Болт	1
35B	J222010	Шайба	1
36	4695841	Жгут проводов	1
37	4695842	Жгут проводов	1
38	4694524	Трос кабтйре	1
39	4694514	Трос кабтйре	1
40	4694549	Трос кабтйре	1
41	4694517	Трос кабтйре	1
42	4694515	Трос кабтйре	1
43	4694513	Трос кабтйре	1
44	4694604	Жгут проводов	1
45	4694553	Жгут проводов	1
46	4694605	Жгут проводов	1
47	4694596	Жгут проводов	1
48	4694606	Жгут проводов	1
49	4694597	Жгут проводов	1
50	4694610	Жгут проводов	1
51	4694904	Жгут проводов	1
52	4694601	Жгут проводов	1
53	4694609	Жгут проводов	1
55	4695640	Жгут проводов	3
56	J950010	Гайка	3
57	A590110	Плоская шайба	3
58	A590910	Пружинная шайба	3
59	4695840	Жгут проводов	2
60	4695584	Жгут проводов	1
61	4695587	Жгут проводов	2
62	4695588	Жгут проводов	1
63	4695831	Жгут проводов	1
64	4695848	Жгут проводов	1
65	4695839	Жгут проводов	2
66	3115364	Жгут проводов	1
67	J260620	Болт с шайбой	4
67A	J900620	Болт	1
67B	A590106	Плоская шайба	1
70	4694512	Хомут трос	6
71	4694657	Хомут трос	1
72	4692502	Хомут трос	2
73	4694612	Хомут трос	1
74	4694554	Хомут трос	2
75	4694614	Хомут трос	1
76	4694901	Хомут трос	1
77	4190291	Зажим	1
78	4190264	Зажим	5
79	4193848	Зажим	2
80	4190266	Зажим	1
81	4193816	Зажим	3
82	4190265	Зажим	1
83	J271025	Болт с шайбой	9
83A	J901025	Болт	1
83B	J222010	Шайба	1
85	4259220	Зажим	4
86	4055312	Ленточный зажим	10
88	4695073	Блок силовой	1
89	4695092	Разъём трос	1
90	A590908	Пружинная шайба	1
91	4695884	Фильтр	1
92	J780416	Болт с внутренним шестигранником	2
93	A590104	Плоская шайба	2
94	A590904	Пружинная шайба	2
95	4695653	Трос кабтйре	1
96	4695668	Жгут проводов	1
97	4695671	Жгут проводов	1
98	J950008	Гайка	1
99	A590108	Плоская шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
