Сиденье стойка — HITACHI ZX70B

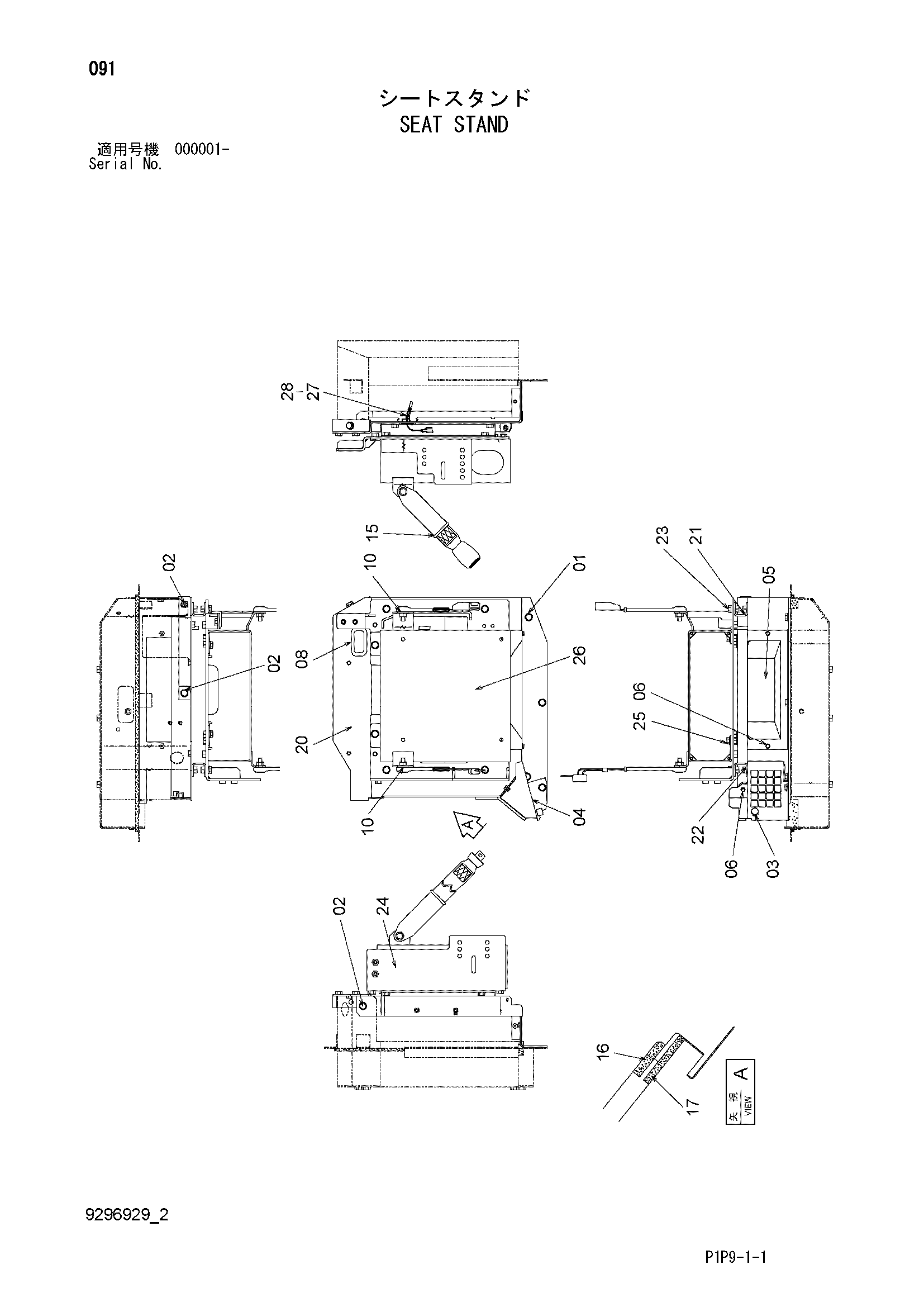

Заводская схема «Сиденье стойка» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J271025 | Болт с шайбой | 3 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4446097 | Ручка | 1 |
| 04 | 7039100 | Решётка | 1 |
| 05 | 8081502 | Крышка | 1 |
| 06 | J260620 | Болт с шайбой | 3 |
| 06A | J900620 | Болт | 1 |
| 06B | A590106 | Плоская шайба | 1 |
| 08 | 4445861 | Резиновая втулка | 1 |
| 10 | A590112 | Плоская шайба | 2 |
| 15 | 4455702 | Сиденье ремень | 1 |
| 16 | 4455714 | Резиновая прокладка | 1 |
| 17 | 4455711 | Резиновая прокладка | 1 |
| 20 | 6019448 | Стойка | 1 |
| 21 | 8083373 | Кронштейн (левый) | 1 |
| 22 | 8083374 | Кронштейн (правый) | 1 |
| 23 | J271025 | Болт с шайбой | 8 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 6027066 | Водило | 1 |
| 25 | J271025 | Болт с шайбой | 4 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 7026384 | Стойка | 1 |
| 27 | 4448925 | Датчик | 1 |
| 28 | J460310 | Винт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
