Насосный агрегат (основной) — HITACHI ZX70B

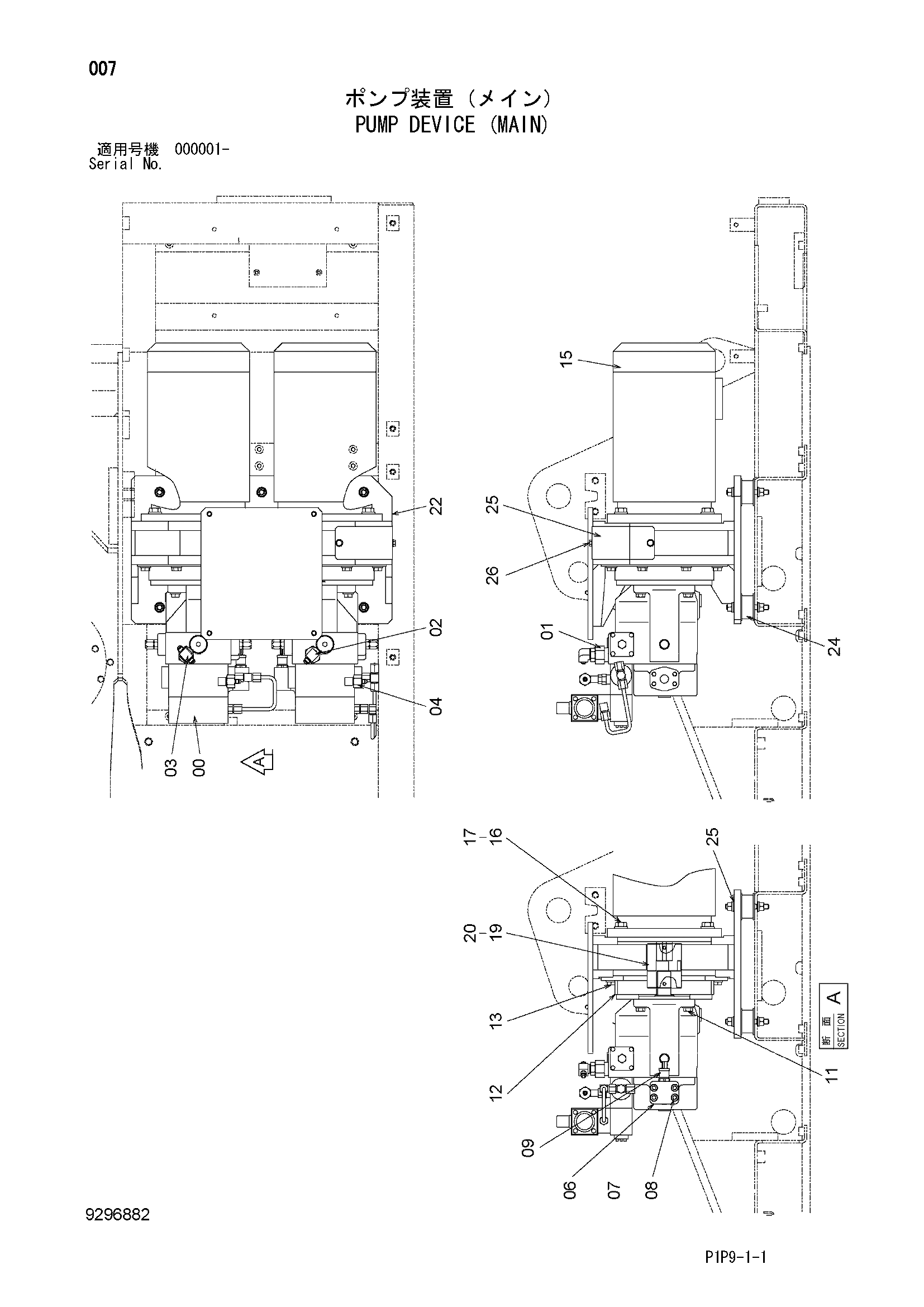

Заводская схема «Насосный агрегат (основной)» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4693788 | Поршневой насос | 2 |
| 01 | 4693827 | Переходник | 2 |
| 02 | A852343 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A852543 | Тройник | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4681843 | Адаптер | 2 |
| 06 | 4681829 | Фланец | 2 |
| 07 | A811030 | Уплотнительное кольцо | 2 |
| 08 | J781045 | Болт с внутренним шестигранником | 8 |
| 09 | 4436271 | Датчик давления | 2 |
| 09A | 4365826 | Уплотнительное кольцо | 1 |
| 11 | J271240 | Болт с шайбой | 8 |
| 11A | J901240 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 8112653 | Фланец | 2 |
| 13 | J271240 | Болт с шайбой | 16 |
| 13A | J901240 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 4692906 | Гидромотор | 2 |
| 16 | J901650 | Болт | 8 |
| 17 | J222016 | Шайба | 8 |
| 19 | 4685397 | Муфта | 2 |
| 20 | 4681951 | Установочный винт | 8 |
| 22 | 6026233 | Кронштейн | 1 |
| 23 | 4685404 | Амортизатор резиновый | 6 |
| 24 | A590112 | Плоская шайба | 12 |
| 25 | 4693878 | Крышка | 1 |
| 26 | J260816 | Болт с шайбой | 2 |
| 26A | J900816 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
