Электрооборудование (1) — HITACHI ZX70B

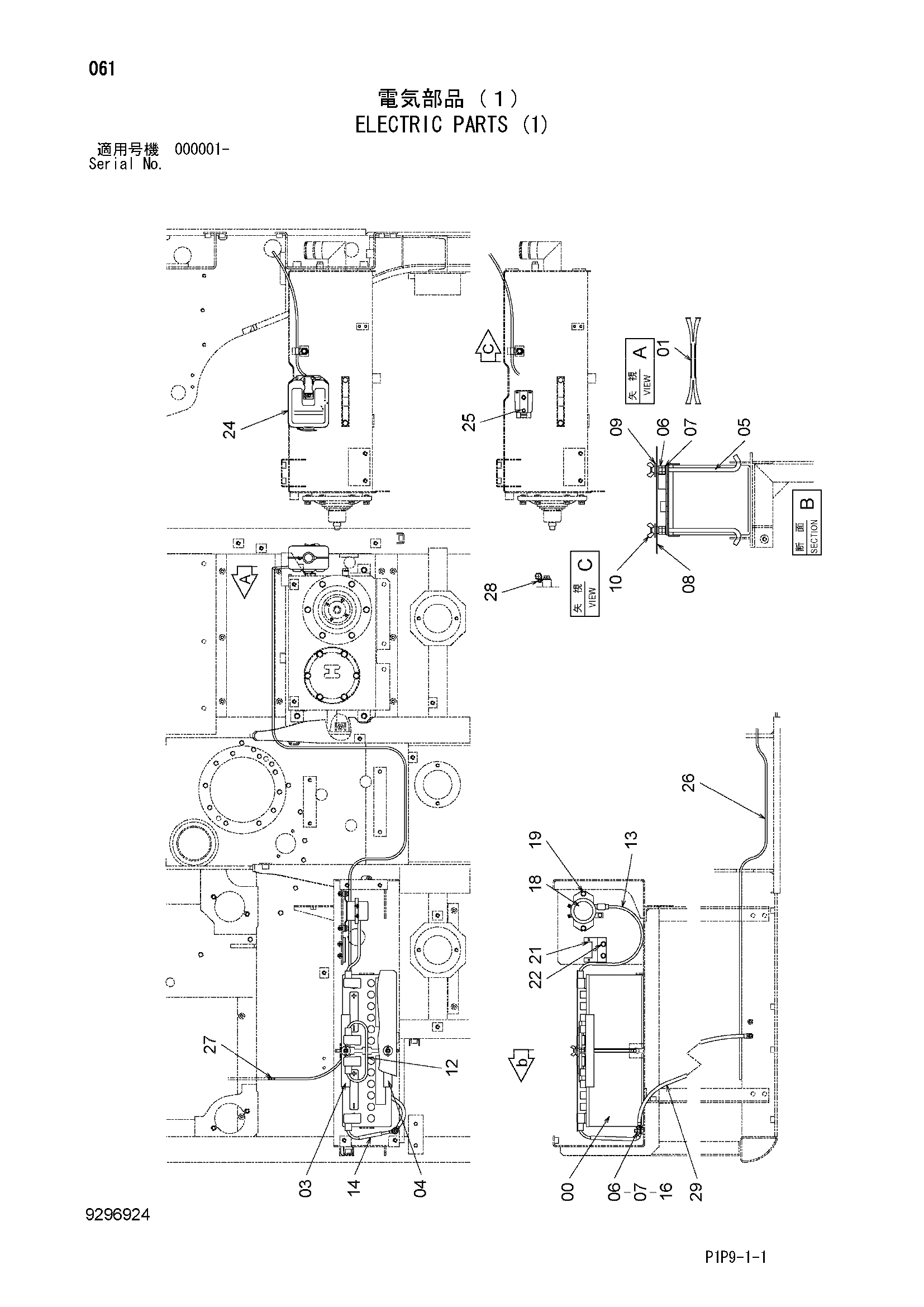

Заводская схема «Электрооборудование (1)» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4463319 | Аккумулятор | 2 |
| 01 | 4454798 | Ремень | 1 |
| 03 | 4457930 | Опора | 1 |
| 04 | 9757406 | Кронштейн | 1 |
| 05 | 4177557 | Болт | 2 |
| 06 | J950010 | Гайка | 5 |
| 07 | A590110 | Плоская шайба | 3 |
| 08 | 4427380 | Крышка | 1 |
| 09 | 4427417 | Втулка | 2 |
| 10 | M570010 | Гайка винг | 2 |
| 12 | 4350738 | Жгут проводов | 1 |
| 13 | 4457915 | Жгут проводов | 1 |
| 14 | 4457916 | Жгут проводов | 1 |
| 16 | A590910 | Пружинная шайба | 1 |
| 18 | 4255762 | Реле аккумулятор | 1 |
| 19 | J260830 | Болт с шайбой | 2 |
| 19A | J900830 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 21 | 4449445 | Кронштейн | 1 |
| 22 | J260820 | Болт с шайбой | 2 |
| 22A | J900820 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 24 | 4333185 | Виндов-васхер | 1 |
| 24A | 4369472 | Бак | 1 |
| 24B | 4326095 | Гидромотор | 1 |
| 24C | 4338974 | Кронштейн | 1 |
| 25 | J260616 | Болт с шайбой | 2 |
| 25A | J900616 | Болт | 1 |
| 25B | A590106 | Плоская шайба | 1 |
| 26 | 4464784 | Шланг | 1 |
| 27 | 4464786 | Соединение шланг | 1 |
| 28 | 4190276 | Зажим | 1 |
| 29 | 4695641 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
