Трансмиссия (поворот) — HITACHI ZX70B

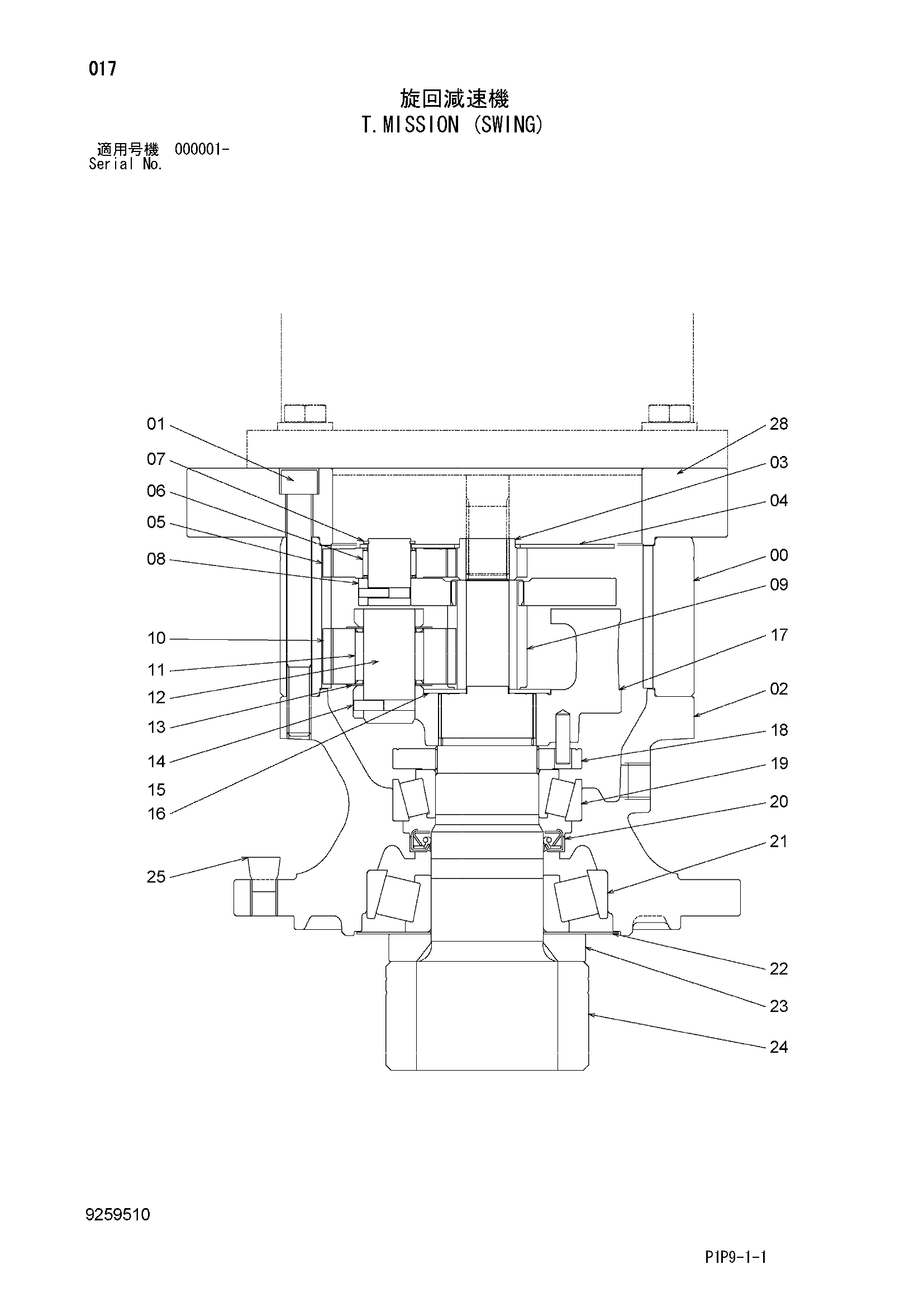

Заводская схема «Трансмиссия (поворот)» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9259510 замена: 4675747 | Трансмиссия | 1 | |
| 4675747 | Трансмиссия | 1 | |
| 00 | 3107020 | Коронная шестерня | 1 |
| 01 | M341403 | Болт с внутренним шестигранником | 8 |
| 02 | 2053082 | Корпус | 1 |
| 03 | 3107021 | Солнечная шестерня | 1 |
| 04 | 4648496 | Упорная пластина | 1 |
| 05 | 3107022 | Планетарная шестерня | 3 |
| 06 | 4397245 | Игольчатый подшипник | 3 |
| 07 | 942517 | Стопорное кольцо | 3 |
| 08 | 9259463 | Водило | 1 |
| 09 | 3107024 | Солнечная шестерня | 1 |
| 10 | 3107025 | Планетарная шестерня | 3 |
| 11 | 4468044 | Игольчатый подшипник | 3 |
| 12 | 4468039 | Палец | 3 |
| 13 | 4468038 | Упорная пластина | 6 |
| 14 | 4134502 | Пружинный штифт | 3 |
| 15 | 4395205 | Пружинный штифт | 3 |
| 16 | 4397238 | Упорная пластина | 1 |
| 17 | 4468032 | Водило | 1 |
| 18 | 4397240 | Гайка | 1 |
| 19 | 4397241 | Роликовый подшипник | 1 |
| 20 | 4395197 | Масляное уплотнение | 1 |
| 21 | 4468033 | Роликовый подшипник | 1 |
| 22 | 4468041 | Упорная пластина | 1 |
| 23 | 4468042 | Проставка | 1 |
| 24 | 4468043 | Вал проп. | 1 |
| 25 | 420802 | Пробка | 1 |
| 28 | 3113549 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
