Электрооборудование (B) — HITACHI ZX70-HHE

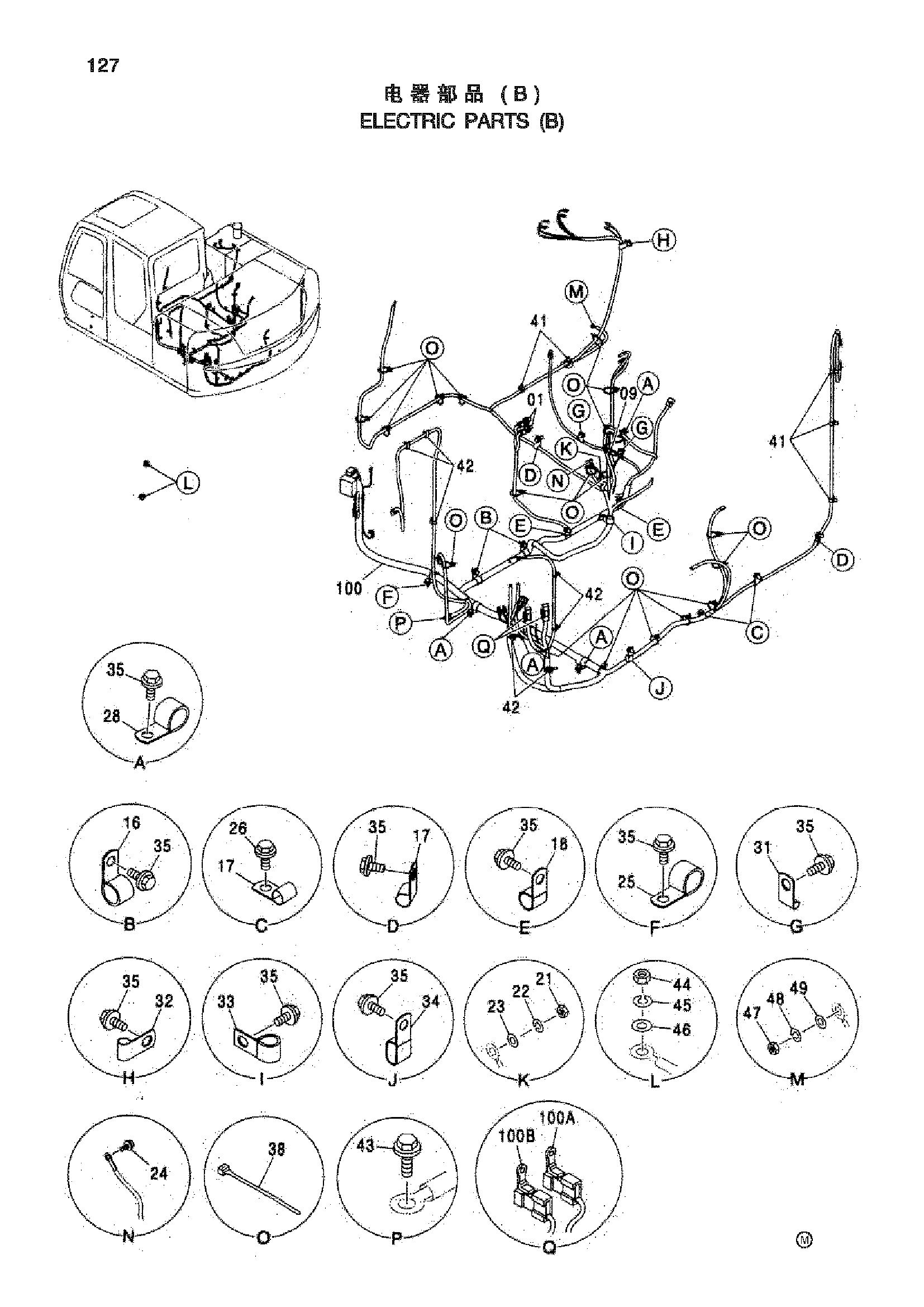

Заводская схема «Электрооборудование (B)» для HITACHI ZX70-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4436535 | Датчик давления | 2 |
| 09 | 4436537 | Датчик термостатический | 1 |
| 13 | 4055311 | Ленточный зажим | 1 |
| 16 | 4190277 | Зажим (22) | 2 |
| 17 | 4190253 | Зажим (16) | 4 |
| 18 | 4190274 | Зажим (20) | 2 |
| 21 | M500504 | Гайка | 1 |
| 22 | A590905 | Пружинная шайба | 1 |
| 23 | A590105 | Плоская шайба | 1 |
| 24 | J460510 | Винт с шайбой | 1 |
| 25 | 4192035 | Зажим (28) | 1 |
| 26 | J271025 | Болт с шайбой | 2 |
| 28 | 4190274 | Зажим (20) | 3 |
| 31 | 4190271 | Зажим (8) | 2 |
| 32 | 4190272 | Зажим (12) | 1 |
| 33 | 4190273 | Зажим (18) | 1 |
| 34 | 4190292 | Зажим (14X2) | 1 |
| 35 | J271020 | Болт с шайбой | 15 |
| 38 | 4055311 | Ленточный зажим | 21 |
| 41 | 4449250 | Зажим | 5 |
| 42 | 4254600 | Зажим | 7 |
| 43 | J271025 | Болт с шайбой | 1 |
| 44 | J950010 | Гайка | 2 |
| 45 | A590910 | Пружинная шайба | 2 |
| 46 | A590110 | Плоская шайба | 2 |
| 47 | M500605 | Гайка | 1 |
| 48 | A590906 | Пружинная шайба | 1 |
| 49 | A590106 | Плоская шайба | 1 |
| 50 | 4254600 | Зажим | 3 |
| 100 | 0004821 | Жгут проводов | 1 |
| 100A | 4423418 | Фусибле-линк (65A) | 1 |
| 100B | 4315323 | Фусибле-линк (45A) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
