Дренажные трубопроводы (1) — HITACHI ZX70-HHE

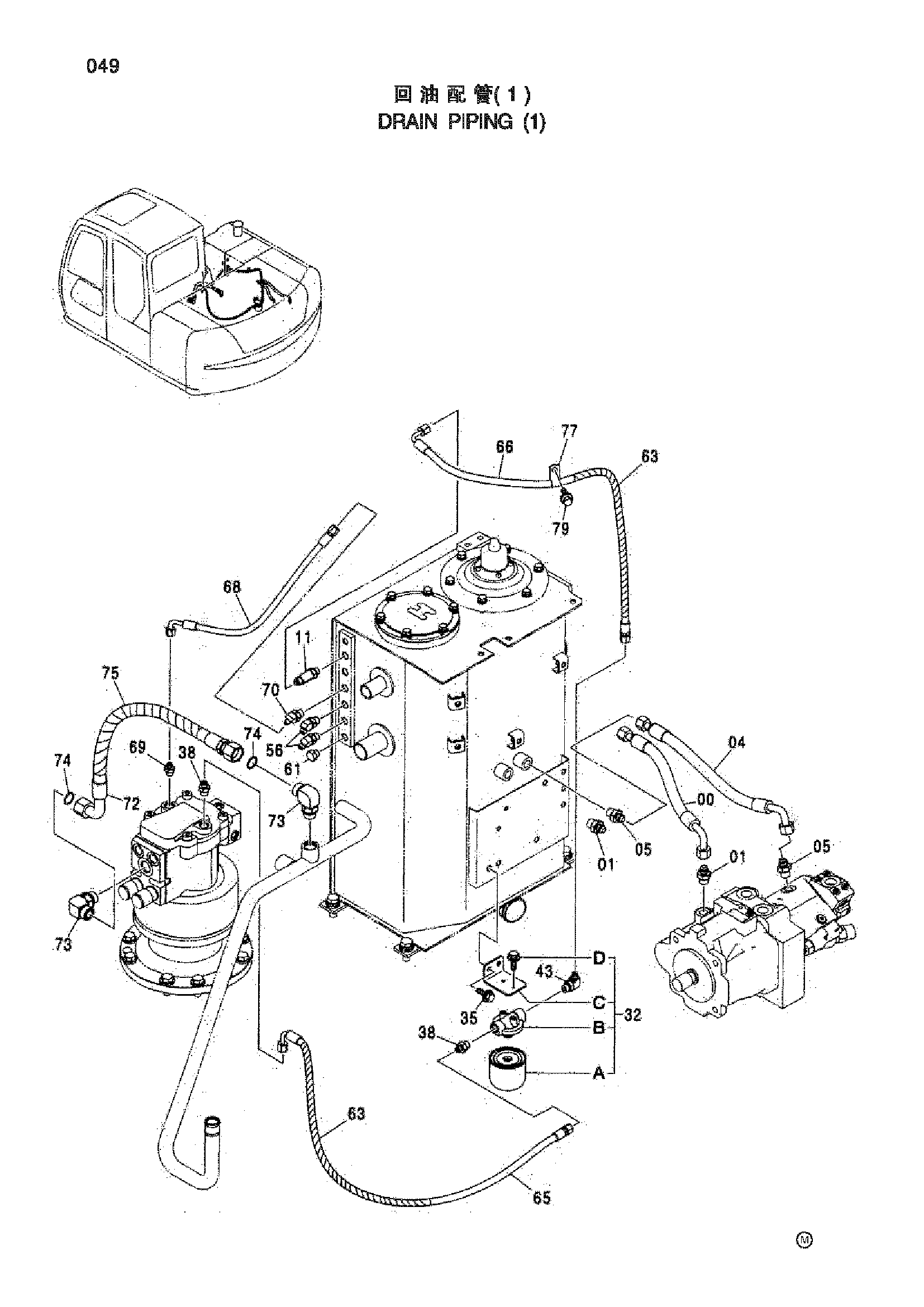

Заводская схема «Дренажные трубопроводы (1)» для HITACHI ZX70-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4471500 | Шланг (DP) | 1 |
| 01 | A852144 | Адаптер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4450087 | Шланг (DP3) | 1 |
| 05 | A852144 | Адаптер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4246385 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4453708 | Масляный фильтр | 1 |
| 32A | 4463783 | Картридж | 1 |
| 32B | 4463784 | Головка | 1 |
| 32C | 4463785 | Кронштейн | 1 |
| 32D | J260816 | Болт с шайбой | 2 |
| 35 | J271020 | Болт с шайбой | 2 |
| 38 | A852133 | Адаптер | 2 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | A852333 | Угловой штуцер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | A852233 | Угловой штуцер | 2 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 4092534 | Пробка | 1 |
| 61A | 4509180 | Уплотнительное кольцо | 1 |
| 63 | 4327293 | Защитный кожух | 2 |
| 65 | 4462116 | Шланг (DS) | 1 |
| 66 | 4462115 | Шланг (DF) | 1 |
| 68 | 4462617 | Шланг (AU) | 1 |
| 69 | A852122 | Адаптер | 1 |
| 69A | Z957366 | Уплотнительное кольцо | 1 |
| 70 | A852232 | Угловой штуцер | 1 |
| 70A | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 4462476 | Шланг (MU) | 1 |
| 73 | A853366 | Угловой штуцер | 2 |
| 73A | 4506424 | Уплотнительное кольцо | 1 |
| 74 | 4187308 | Уплотнительное кольцо | 2 |
| 75 | 4327294 | Защитный кожух | 1 |
| 77 | 4190253 | Зажим | 1 |
| 79 | J271020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
