Гидроцилиндр стрелы — HITACHI ZX70-HHE

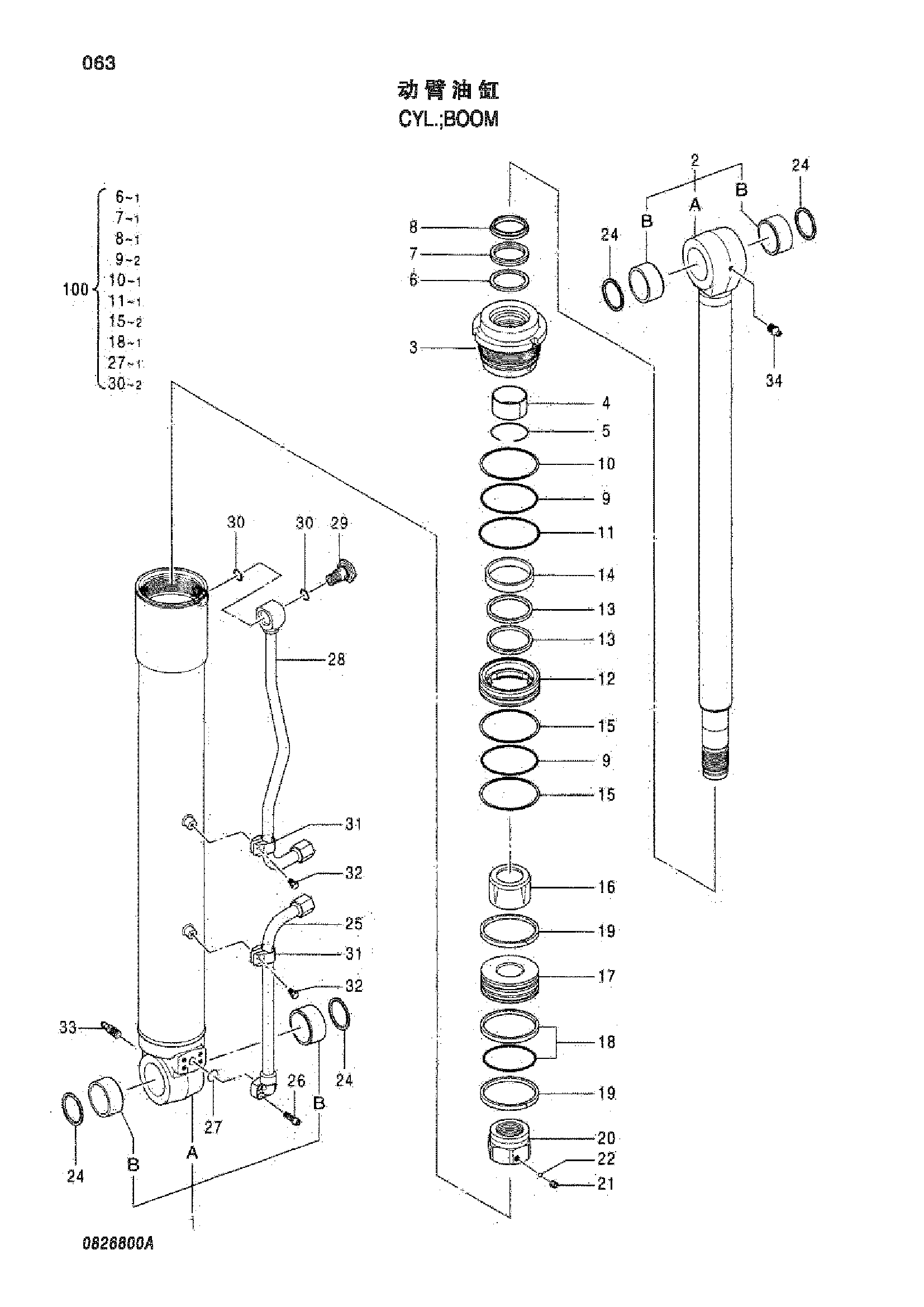

Заводская схема «Гидроцилиндр стрелы» для HITACHI ZX70-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4446254 | Гидроцилиндр стрелы | 1 | |
| 1 | 0826801 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0826802 | Труба гидроцилиндра | 1 |
| 1B | 0824204 | Втулка пальца | 2 |
| 2 | 0826803 | Шток поршня в сборе | 1 |
| 2A | 0826804 | Шток поршня | 1 |
| 2B | 0824204 | Втулка пальца | 2 |
| 3 | 0826805 | Головка гидроцилиндра | 1 |
| 4 | 0310604 | Втулка | 1 |
| 5 | 4510494 | Стопорное кольцо | 1 |
| 6 | 0790006 | Кольцо | 1 |
| 7 | 0225611 | U-образная манжета | 1 |
| 8 | 0409117 | Грязесъёмное кольцо | 1 |
| 9 | A811110 | Уплотнительное кольцо | 2 |
| 10 | 0826806 | Опорное кольцо | 1 |
| 11 | A810115 | Oーкольцо | 1 |
| 12 | 0826807 | Держатель | 1 |
| 13 | 0826808 | Уплотнение амортизатор | 2 |
| 14 | 0826809 | Втулка | 1 |
| 15 | 0310904 | Опорное кольцо | 2 |
| 16 | 0826810 | Амортизирующий подшипник | 1 |
| 17 | 0826811 | Поршень | 1 |
| 18 | 0225614 | Уплотнительное кольцо | 1 |
| 19 | 0686405 | Направляющее кольцо | 2 |
| 20 | 0789307 | Гайка | 1 |
| 21 | 0309011 | Установочный винт | 1 |
| 22 | 0111707 | Стальной шарик | 1 |
| 24 | 0824205 | Грязесъёмное кольцо | 4 |
| 25 | 0826812 | Трубка | 1 |
| 26 | M340825 | Болт с внутренним шестигранником | 4 |
| 27 | 4509181 | Уплотнительное кольцо | 1 |
| 28 | 0826813 | Трубка | 1 |
| 29 | 0826814 | Пробка | 1 |
| 30 | 4509182 | Oーкольцо | 2 |
| 31 | 0826815 | Держатель | 2 |
| 32 | 0826816 | Болт | 2 |
| 33 | 0271312 | Пресс-маслёнка | 1 |
| 34 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4464984 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
