Радиатор — HITACHI ZX70-HHE

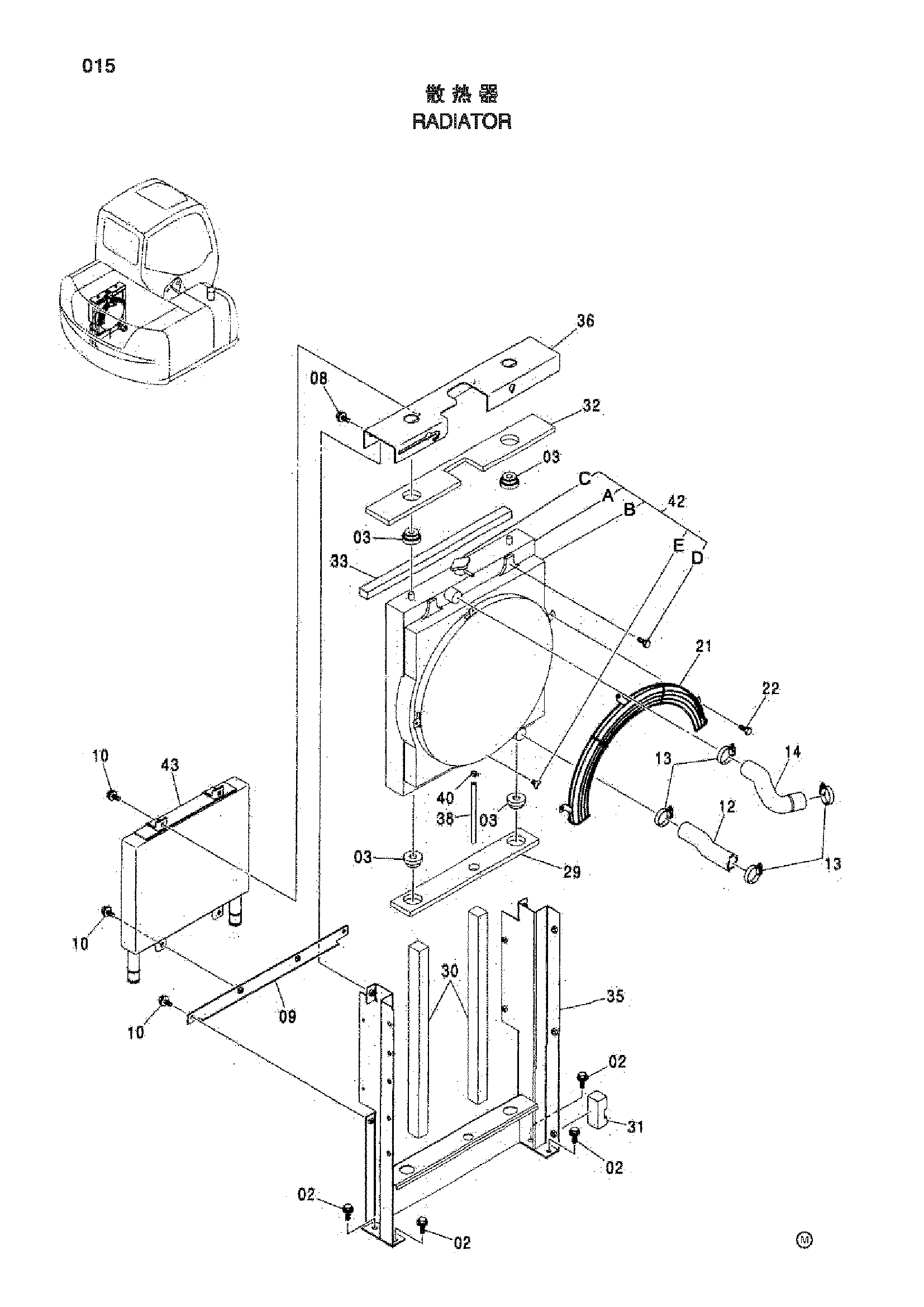

Заводская схема «Радиатор» для HITACHI ZX70-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J271225 | Болт с шайбой | 4 |
| 03 | 4402635 | Резиновая подушка | 4 |
| 08 | J271020 | Болт с шайбой | 2 |
| 09 | 8082971 | Кронштейн | 1 |
| 10 | J260820 | Болт с шайбой | 6 |
| 12 | 4448661 | Водяной шланг | 1 |
| 13 | 4505385 | Хомут шланга | 4 |
| 14 | 3091811 | Водяной шланг | 1 |
| 21 | 7043383 | Защита вентилятор | 1 |
| 22 | 4461363 | Болт | 3 |
| 29 | 4457646 | Резиновая прокладка | 1 |
| 30 | 4457647 | Резиновая прокладка | 2 |
| 31 | 4457664 | Резиновая прокладка | 1 |
| 32 | 4457650 | Резиновая прокладка | 1 |
| 33 | 4457724 | Резиновая прокладка | 1 |
| 35 | 7040801 | Рама | 1 |
| 36 | 8084705 | Кронштейн | 1 |
| 38 | 4462800 | Водяной шланг | 1 |
| 40 | 4331118 | Хомут шланга | 1 |
| 42 | 4464825 | Радиатор в сборе | 1 |
| 42A | 4479181 | Коре радиатор | 1 |
| 42B | 4479185 | Направляющая вентилятор | 1 |
| 42C | 4435704 | Колпачок | 1 |
| 42D | 4461363 | Болт | 4 |
| 42E | 4479188 | Пробка дренажный | 1 |
| 43 | 4464826 | Масляный радиатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
