Пилотные гидролинии (1) — HITACHI ZX70-HHE

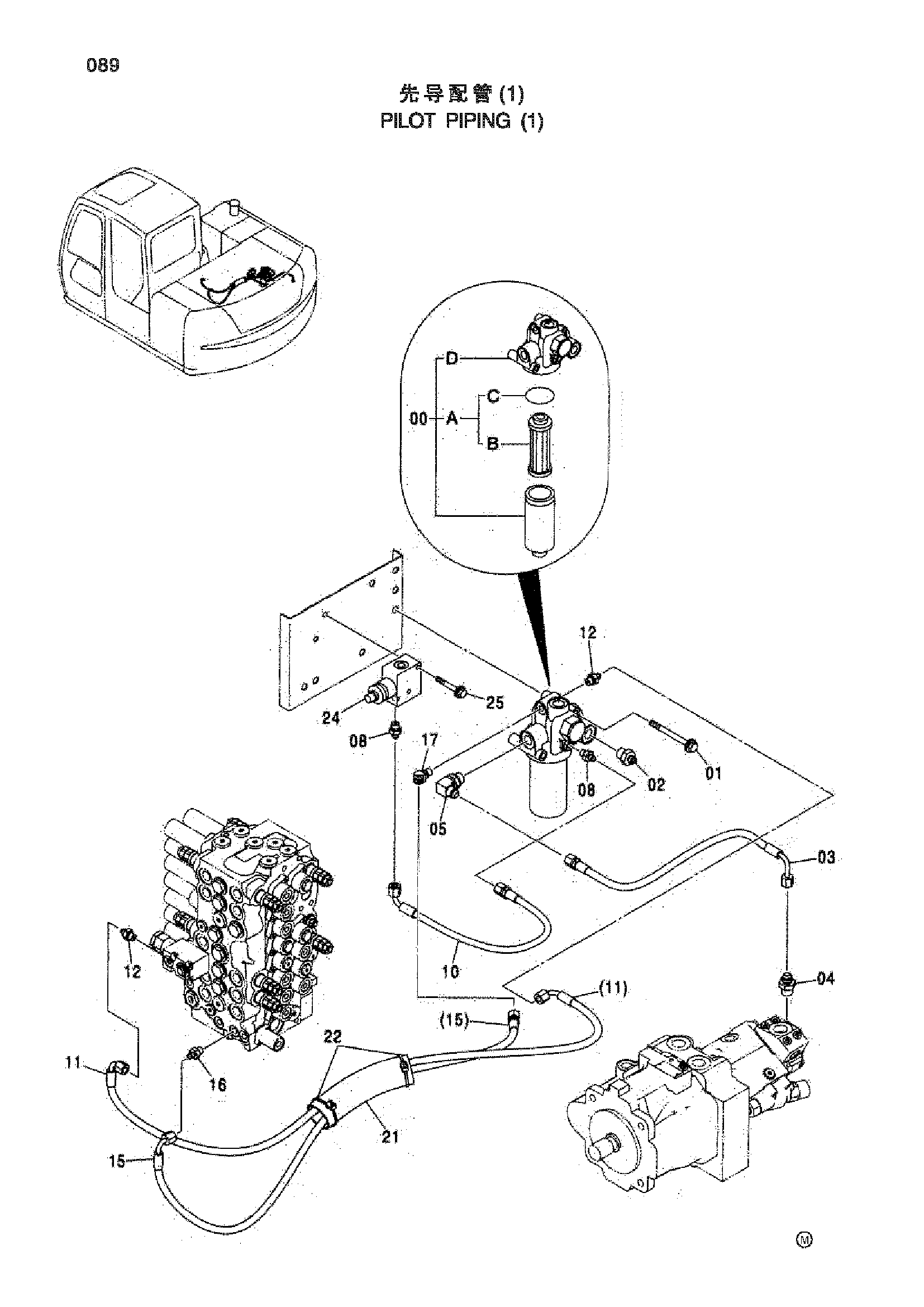

Заводская схема «Пилотные гидролинии (1)» для HITACHI ZX70-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4611025 | Масляный фильтр | 1 |
| 00A | 4370435 | Фильтрующий элемент | 1 |
| 00B | 4191301 | Фильтрующий элемент | 1 |
| 00C | A811060 | Уплотнительное кольцо | 1 |
| 00D | 4623245 | Головка | 1 |
| 01 | J271095 | Болт с шайбой | 2 |
| 02 | A852143 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4450097 | Шланг (PA) | 1 |
| 04 | A852144 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852344 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852122 | Адаптер | 2 |
| 08A | Z957366 | Уплотнительное кольцо | 1 |
| 10 | 4463067 | Шланг (PF) | 1 |
| 11 | 4450099 | Пластиковый шланг (PC) | 1 |
| 12 | A852122 | Адаптер | 2 |
| 12A | Z957366 | Уплотнительное кольцо | 1 |
| 15 | 4450100 | Пластиковый шланг (PE) | 1 |
| 16 | A852122 | Адаптер | 1 |
| 16A | Z957366 | Уплотнительное кольцо | 1 |
| 17 | A852222 | Угловой штуцер | 1 |
| 17A | Z957366 | Уплотнительное кольцо | 1 |
| 21 | 4219918 | Резиновая втулка | 1 |
| 22 | 4055312 | Ленточный зажим | 2 |
| 24 | 4459699 | Электромагнитный клапан | 1 |
| 25 | J260855 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
