Управление педаль (гидромолот) — HITACHI ZX70-HHE

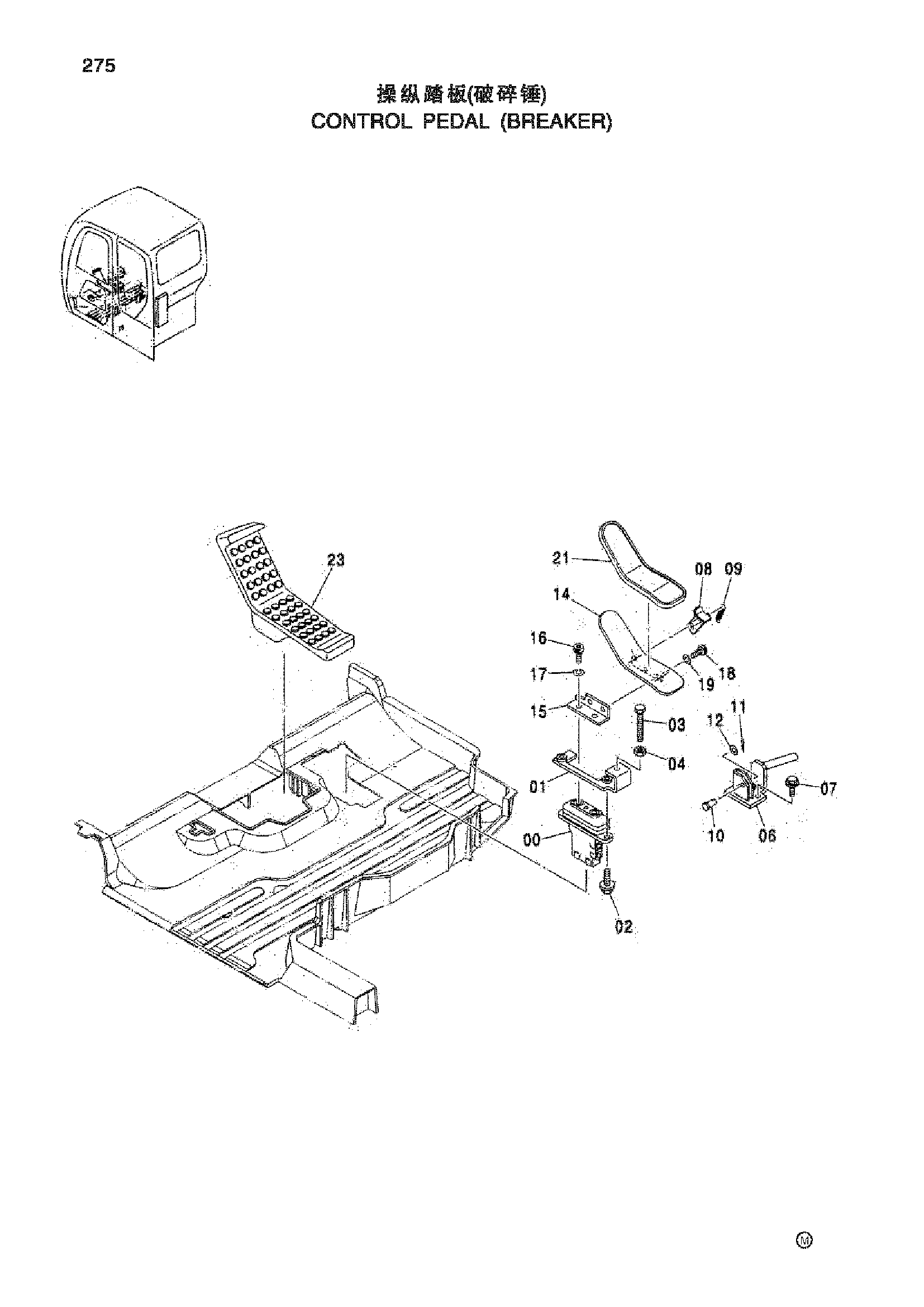

Заводская схема «Управление педаль (гидромолот)» для HITACHI ZX70-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9221270 | Пилотный клапан | 1 |
| 00 | 9219244 | Пилотный клапан | 1 |
| 01 | 9759811 | Кронштейн | 1 |
| 02 | J271035 | Болт с шайбой | 2 |
| 03 | 4317640 | Болт | 1 |
| 04 | M500807 | Гайка | 1 |
| 06 | 8090114 | Кронштейн | 1 |
| 07 | J271030 | Болт с шайбой | 2 |
| 08 | 8084658 | Ограничитель | 1 |
| 09 | 4279604 | Пружина | 1 |
| 10 | 4287795 | Палец | 1 |
| 11 | A763016 | Шплинт | 1 |
| 12 | A590110 | Плоская шайба | 1 |
| 14 | 8090110 | Педаль | 1 |
| 15 | 9759812 | Кронштейн | 1 |
| 16 | J780816 | Болт с внутренним шестигранником | 2 |
| 17 | A590908 | Пружинная шайба | 2 |
| 18 | J780820 | Болт с внутренним шестигранником | 2 |
| 19 | A590908 | Пружинная шайба | 2 |
| 21 | 4283758 | Крышка | 1 |
| 23 | 3079714 | Педаль | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
