Гидроцилиндр ковша — HITACHI ZX70-HHE

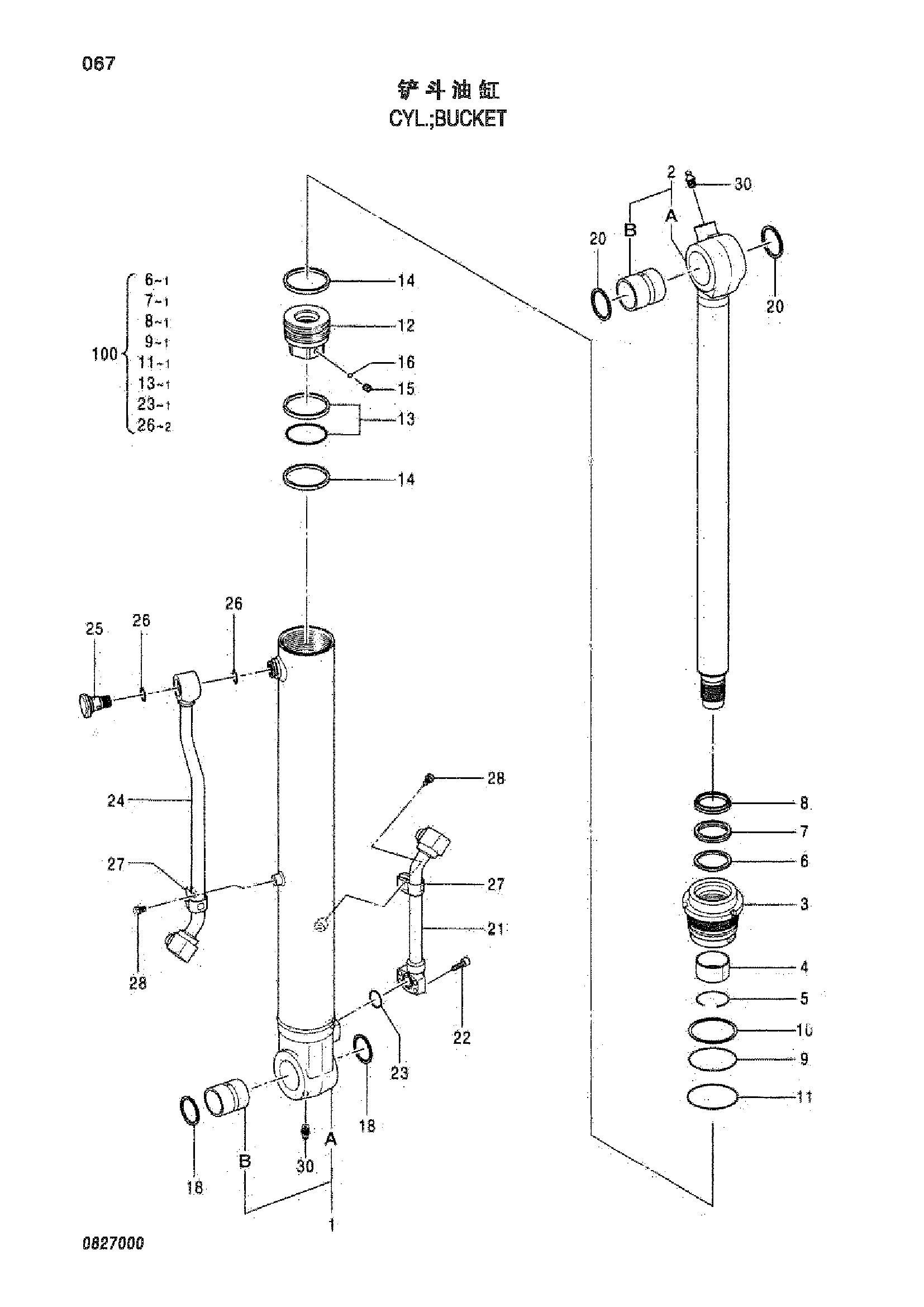

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX70-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4446258 | Гидроцилиндр ковша | 1 | |
| 1 | 0827001 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0827002 | Труба гидроцилиндра | 1 |
| 1B | 0827003 | Втулка пальца | 1 |
| 2 | 0827004 | Шток поршня в сборе | 1 |
| 2A | 0827005 | Шток поршня | 1 |
| 2B | 0826903 | Втулка пальца | 1 |
| 3 | 0827006 | Головка гидроцилиндра | 1 |
| 4 | 0827007 | Втулка | 1 |
| 5 | 0225804 | Стопорное кольцо | 1 |
| 6 | 0827008 | Кольцо | 1 |
| 7 | 0225810 | U-образная манжета | 1 |
| 8 | 0453517 | Грязесъёмное кольцо | 1 |
| 9 | A811080 | Oーкольцо | 1 |
| 10 | 0827009 | Опорное кольцо | 1 |
| 11 | A810085 | Oーкольцо | 1 |
| 12 | 0827010 | Поршень | 1 |
| 13 | 0453510 | Уплотнительное кольцо | 1 |
| 14 | 0827011 | Направляющее кольцо | 2 |
| 15 | 0310612 | Установочный винт | 1 |
| 16 | 0111818 | Стальной шарик | 1 |
| 18 | 0827012 | Грязесъёмное кольцо | 2 |
| 20 | 0824205 | Грязесъёмное кольцо | 2 |
| 21 | 0827013 | Трубка | 1 |
| 22 | M340825 | Болт с внутренним шестигранником | 4 |
| 23 | 4509181 | Уплотнительное кольцо | 1 |
| 24 | 0827014 | Трубка | 1 |
| 25 | 0826814 | Пробка | 1 |
| 26 | 4509182 | Oーкольцо | 2 |
| 27 | 0826815 | Держатель | 2 |
| 28 | 0826816 | Болт | 2 |
| 30 | J75481 | Пресс-маслёнка | 2 |
| 100 | 4464986 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
