Сиденье стойка — HITACHI ZX70-HHE

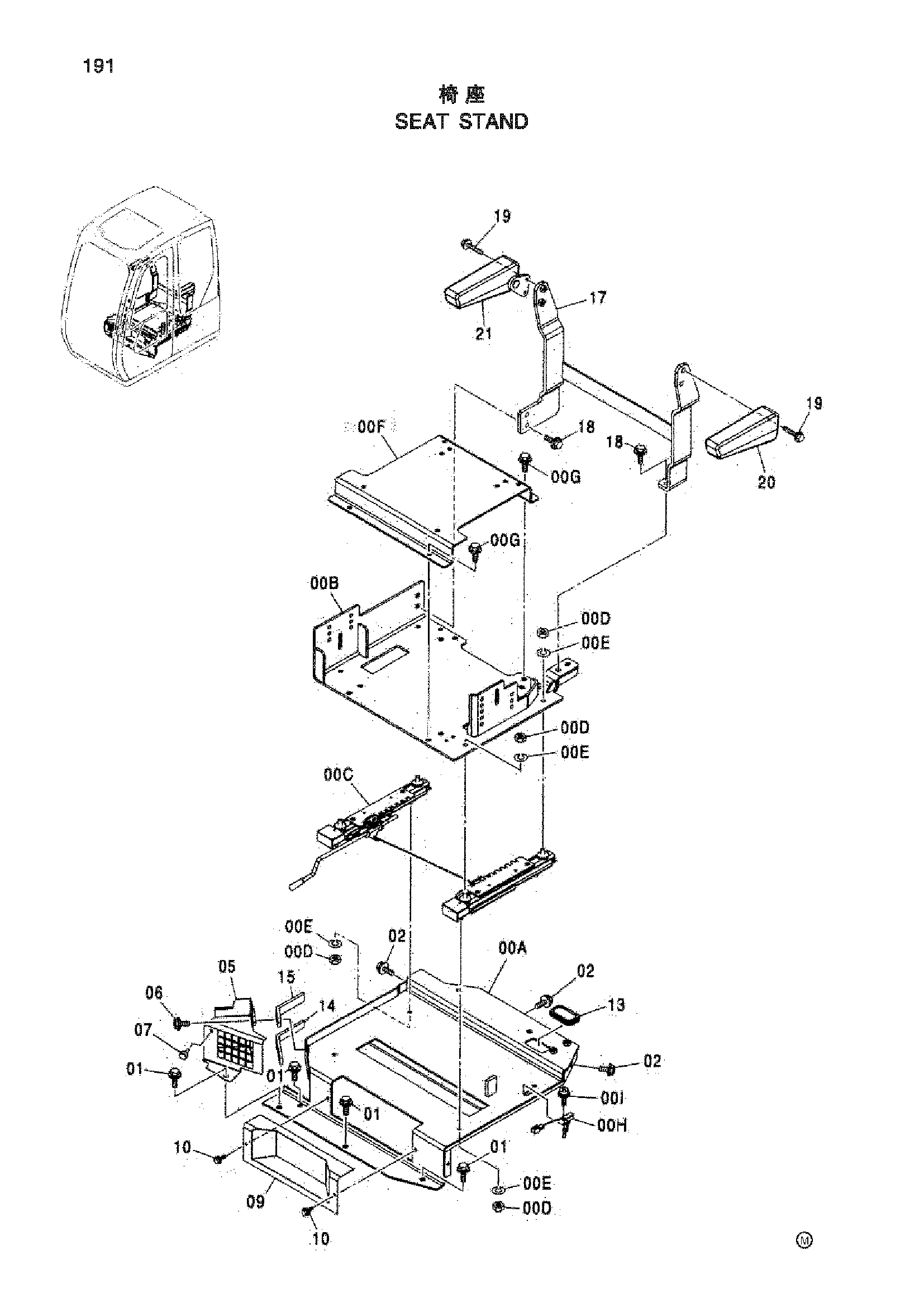

Заводская схема «Сиденье стойка» для HITACHI ZX70-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9200418 | Водило в сборе | 1 |
| 00A | 6019448 | Стойка | 1 |
| 00B | 6019401 | Водило | 1 |
| 00C | 4442420 | Ползун | 1 |
| 00D | J952010 | Гайка | 8 |
| 00E | A590910 | Пружинная шайба | 8 |
| 00F | 8081089 | Стойка | 1 |
| 00G | J271030 | Болт с шайбой | 4 |
| 00H | 4448925 | Датчик | 1 |
| 00 I | J460310 | Винт с шайбой | 1 |
| 01 | J271030 | Болт с шайбой | 4 |
| 02 | J271025 | Болт с шайбой | 3 |
| 05 | 7039100 | Решётка | 1 |
| 06 | J260620 | Болт с шайбой | 1 |
| 07 | 4446097 | Ручка | 1 |
| 09 | 8081502 | Крышка | 1 |
| 10 | J260620 | Болт с шайбой | 2 |
| 13 | 4445861 | Резиновая втулка | 1 |
| 14 | 4455711 | Резиновая прокладка | 1 |
| 15 | 4455714 | Резиновая прокладка | 1 |
| 17 | 8085910 | Кронштейн | 1 |
| 18 | J271030 | Болт с шайбой | 4 |
| 19 | J650830 | Винт | 4 |
| 20 | 4463702 | Опора рукоять(левый) | 1 |
| 21 | 4463703 | Опора рукоять(правый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
