Кондиционер (2) — HITACHI ZX70-HHE

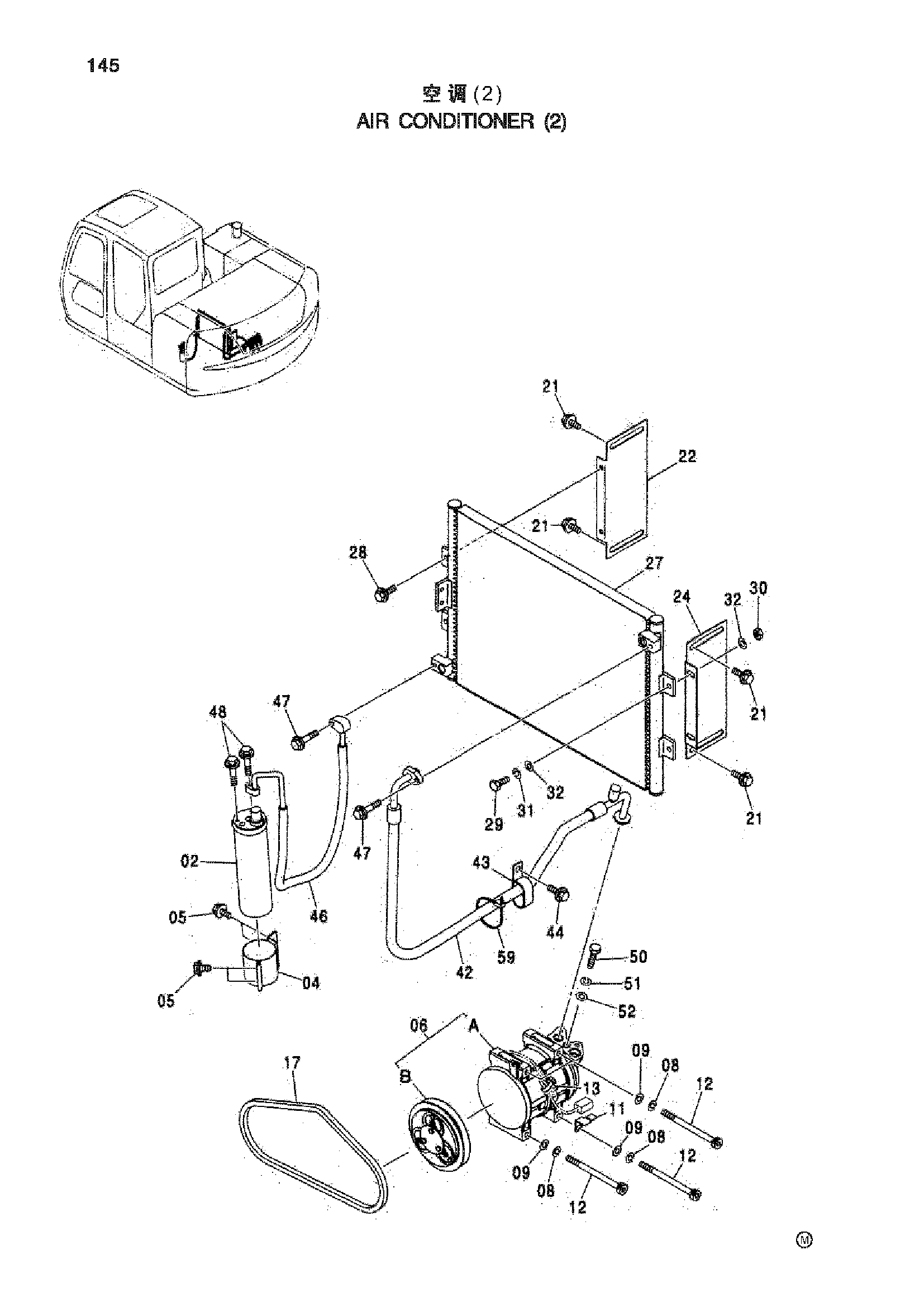

Заводская схема «Кондиционер (2)» для HITACHI ZX70-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4448179 | Осушитель | 1 |
| 04 | 4460399 | Кронштейн | 1 |
| 05 | J260620 | Болт с шайбой | 4 |
| 06 | 4425700 | Компрессор | 1 |
| 06A | 4623637 | Компрессор | 1 |
| 06B | 4623638 | Муфта магнетик | 1 |
| 08 | A590908 | Пружинная шайба | 4 |
| 09 | A590108 | Плоская шайба | 4 |
| 11 | 4355515 | Кронштейн | 1 |
| 12 | J780800 | Болт с внутренним шестигранником | 4 |
| 13 | 4326365 | Ленточный зажим | 1 |
| 17 | 4612876 | Ремень V | 1 |
| 21 | J260820 | Болт с шайбой | 4 |
| 22 | 8084192 | Кронштейн | 1 |
| 24 | 3091310 | Кронштейн | 1 |
| 27 | 4445865 | Конденсатор | 1 |
| 28 | J260820 | Болт с шайбой | 2 |
| 29 | J900825 | Болт | 2 |
| 30 | J950008 | Гайка | 2 |
| 31 | A590908 | Пружинная шайба | 2 |
| 32 | A590108 | Плоская шайба | 4 |
| 42 | 4448902 | Шланг радиатора | 1 |
| 43 | 4192034 | Зажим | 1 |
| 44 | J271020 | Болт с шайбой | 1 |
| 46 | 4455962 | Шланг радиатора | 1 |
| 47 | J260835 | Болт с шайбой | 2 |
| 48 | J260630 | Болт с шайбой | 2 |
| 50 | J241040 | Болт | 1 |
| 51 | A590910 | Пружинная шайба | 1 |
| 52 | A590110 | Плоская шайба | 1 |
| 59 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
