Топливные трубопроводы — HITACHI ZX70-HHE

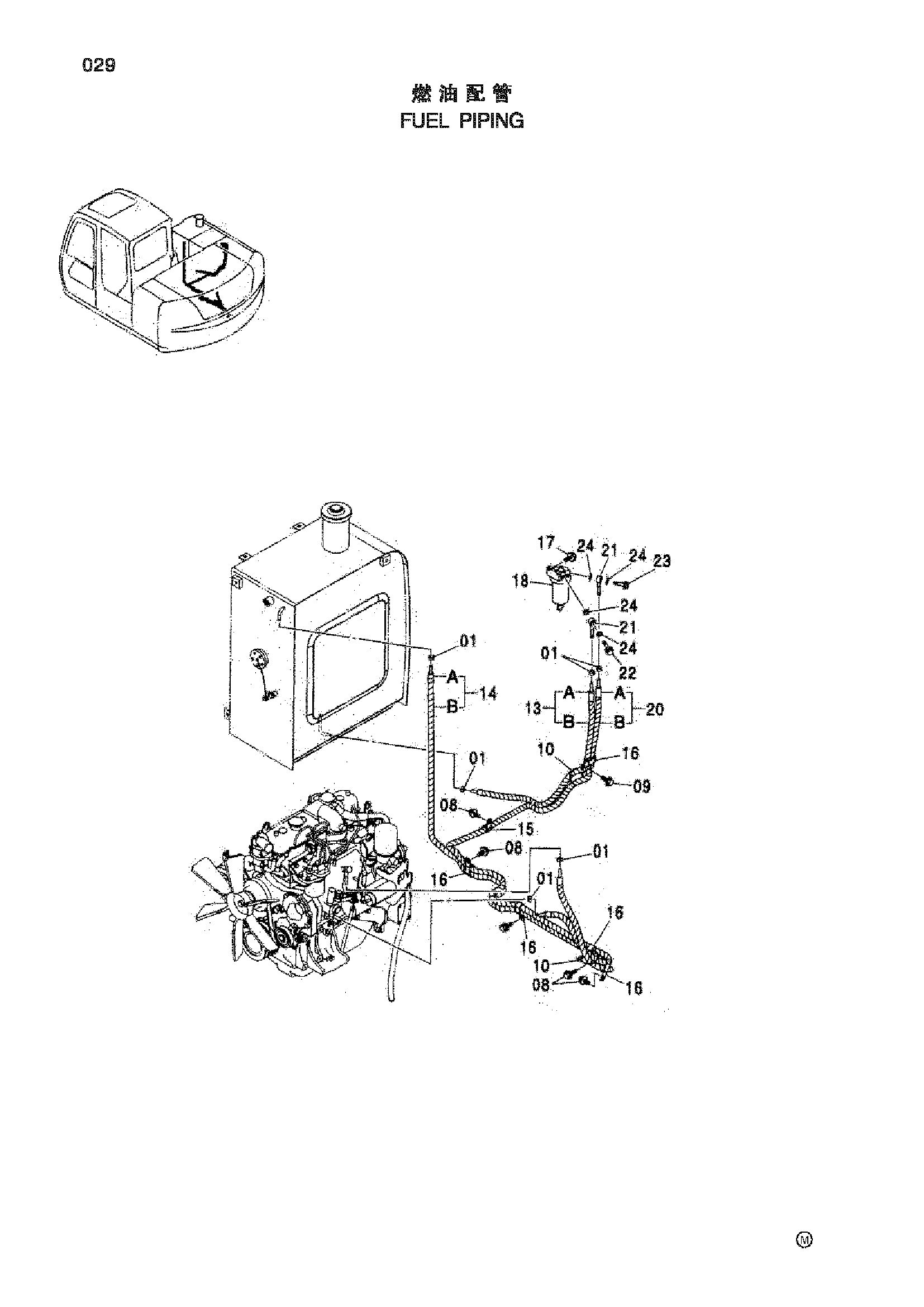

Заводская схема «Топливные трубопроводы» для HITACHI ZX70-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4514700 | Зажим шланг | 6 |
| 08 | J271020 | Болт с шайбой | 5 |
| 09 | J271020 | Болт с шайбой | 1 |
| 10 | 4055312 | Ленточный зажим | 2 |
| 13 | 9191951 | Топливный шланг | 1 |
| 13A | 4385001 | Топливный шланг | 1 |
| 13B | 4385002 | Трубка | 1 |
| 14 | 9190993 | Топливный шланг | 1 |
| 14A | 4376825 | Топливный шланг | 1 |
| 14B | 4217535 | Трубка | 1 |
| 15 | 4190277 | Зажим | 1 |
| 16 | 4190266 | Зажим | 5 |
| 17 | J260825 | Болт с шайбой | 2 |
| 18 | 4452161 | Сепаратор | 1 |
| 20 | 9208781 | Топливный шланг | 1 |
| 20A | 4469429 | Топливный шланг | 1 |
| 20B | 4462473 | Трубка | 1 |
| 21 | 4452162 | Трубка топливный | 2 |
| 22 | 4452163 | Болт проушина | 1 |
| 23 | 4452164 | Фильтр гаузе | 1 |
| 24 | 4452165 | Манжета | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
