Ковш 0.38 [JIS94] — HITACHI ZX70-HHE

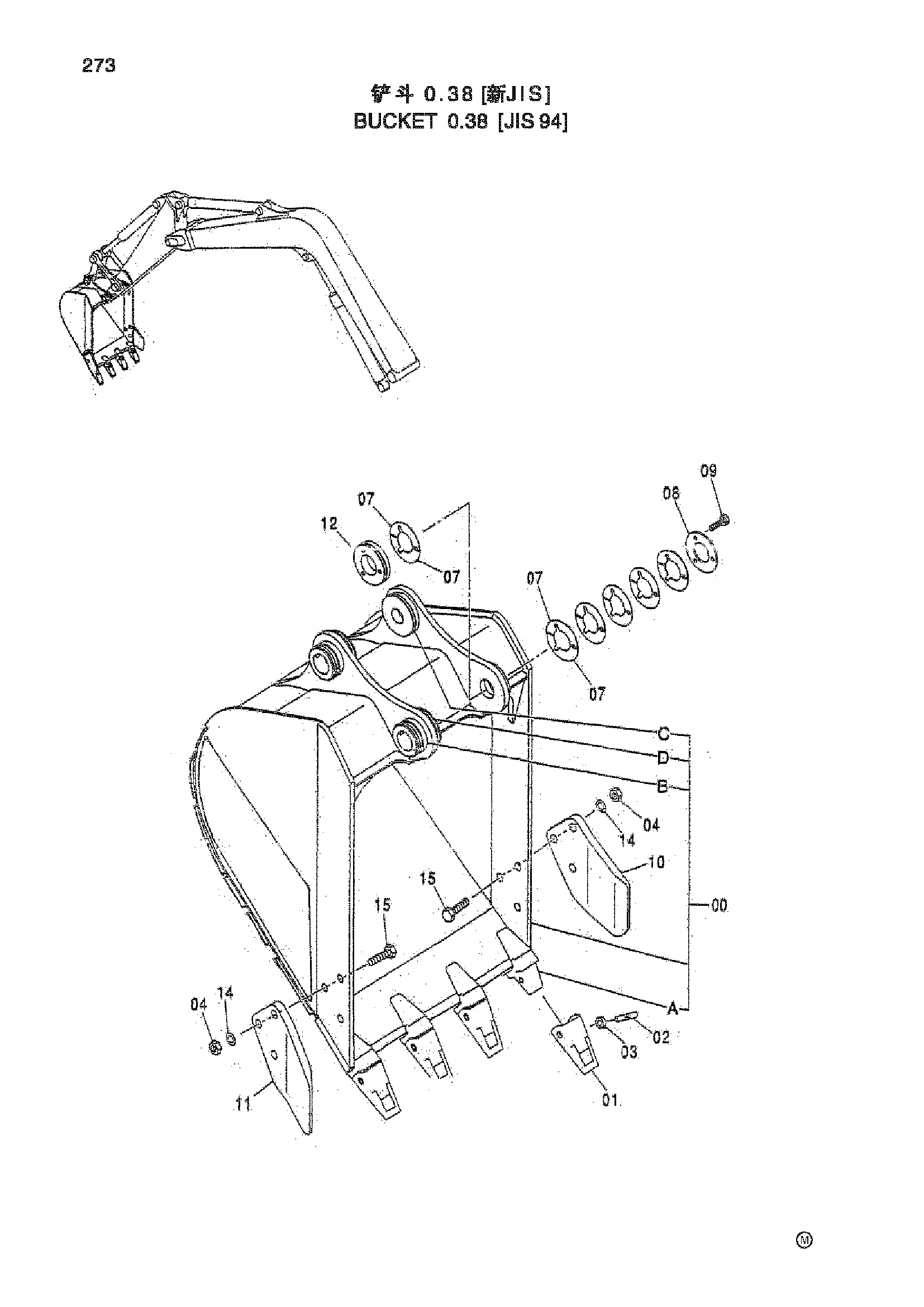

Заводская схема «Ковш 0.38 [JIS94]» для HITACHI ZX70-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Ковш 0.38 [JIS94] HITACHI ZX70-HHE](/catalog-drawings/f6/f6ac0c97-91ec-4b76-8b5b-fe0f55d463c2.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| H900194H | Ковш | 1 | |
| 00 | H800096H | Ковш | 1 |
| 00A | 4621685 | Адаптер зуба | 5 |
| 00B | 4197030 | Ограничитель | 2 |
| 00C | 4377366 | Бобышка | 2 |
| 00D | 4458507 | Бобышка | 1 |
| 01 | 4621686 | Коронка зуба | 5 |
| 02 | 4621687 | Палец | 5 |
| 03 | 4621688 | Резиновая прокладка | 5 |
| 04 | J953020 | Гайка | 6 |
| 07 | 4374410 | Регулировочная шайба 1.0 | 12 |
| 08 | 4374408 | Пластина | 1 |
| 09 | M341050 | Болт с внутренним шестигранником | 3 |
| 10 | 3053595 | Боковой резец | 1 |
| 11 | 3053596 | Боковой резец | 1 |
| 12 | 4458506 | Бобышка | 1 |
| 14 | A590920 | Пружинная шайба | 6 |
| 15 | 4400608 | Болт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
