Дренажные трубопроводы (2) — HITACHI ZX70-HHE

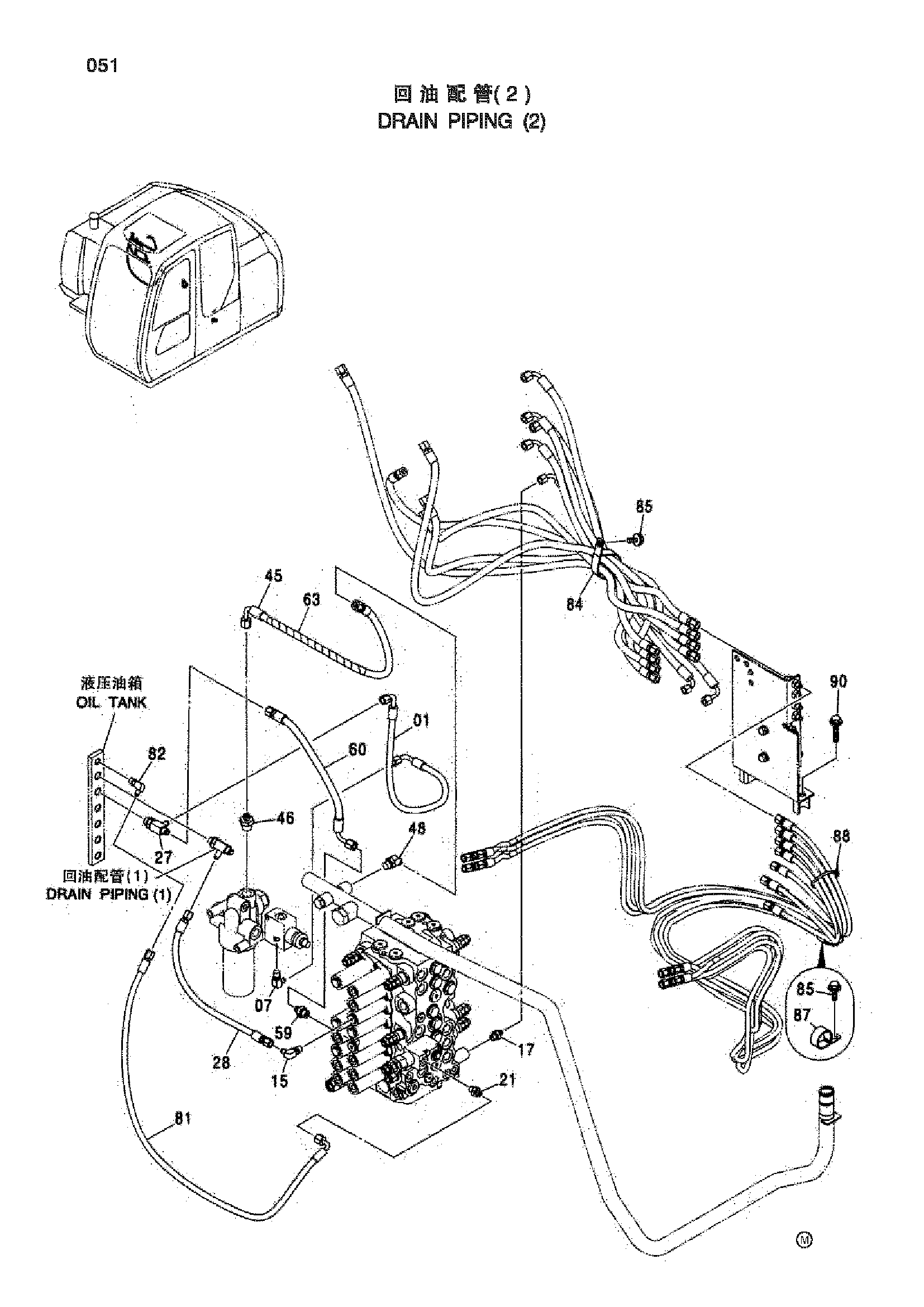

Заводская схема «Дренажные трубопроводы (2)» для HITACHI ZX70-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4463068 | Пластиковый шланг (ST) | 1 |
| 07 | A852322 | Угловой штуцер | 1 |
| 07A | Z957366 | Уплотнительное кольцо | 1 |
| 15 | A852322 | Угловой штуцер | 1 |
| 15A | Z957366 | Уплотнительное кольцо | 1 |
| 17 | A852122 | Адаптер | 1 |
| 17A | Z957366 | Уплотнительное кольцо | 1 |
| 21 | A852122 | Адаптер | 1 |
| 21A | Z957366 | Уплотнительное кольцо | 1 |
| 27 | 4246385 | Тройник | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4459662 | Пластиковый шланг (DR4) | 1 |
| 45 | 4441745 | Пластиковый шланг (TA) | 1 |
| 46 | A852143 | Адаптер | 1 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | A852233 | Угловой штуцер | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | A852133 | Адаптер | 1 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 4466142 | Шланг (DR6) | 1 |
| 63 | 4327293 | Защитный кожух | 1 |
| 81 | 4465533 | Шланг (DR1) | 1 |
| 82 | A852322 | Угловой штуцер | 1 |
| 82A | Z957366 | Уплотнительное кольцо | 1 |
| 84 | 4193816 | Зажим | 1 |
| 85 | J271025 | Болт с шайбой | 2 |
| 87 | 4190291 | Зажим | 1 |
| 88 | 4055312 | Ленточный зажим | 1 |
| 90 | J271070 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
