Топливный подающий пунп — HITACHI ZX70-3-HCME

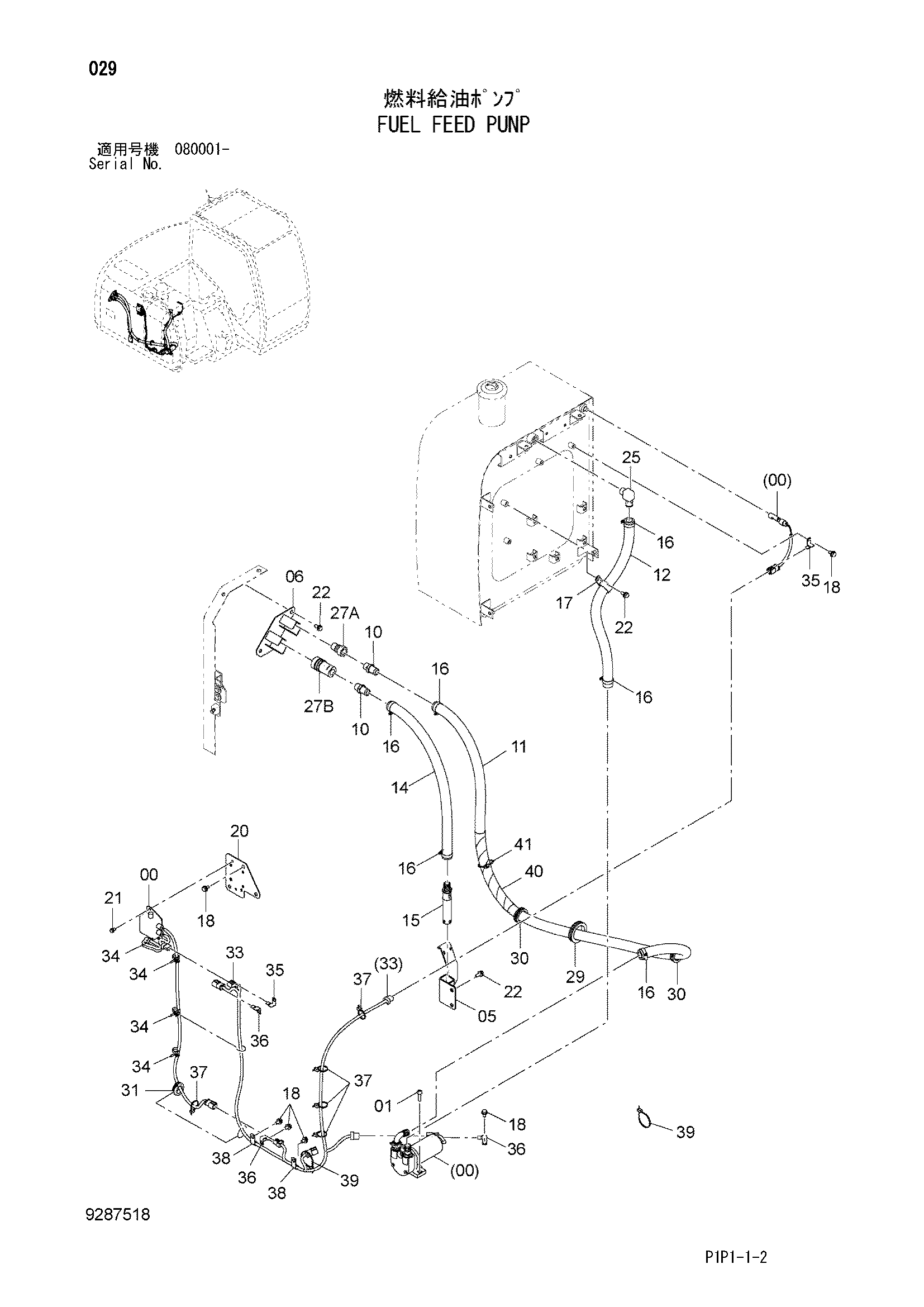

Заводская схема «Топливный подающий пунп» для HITACHI ZX70-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4680448 | Насос | 1 |
| 01 | J781035 | Болт с внутренним шестигранником | 2 |
| 05 | 8112436 | Кронштейн | 1 |
| 06 | 8112437 | Кронштейн | 1 |
| 10 | 4643703 | Соединение3/4 | 2 |
| 11 | 4677100 | Шланг | 1 |
| 12 | 4677099 | Шланг | 1 |
| 14 | 4677101 | Шланг | 1 |
| 15 | 4671578 | Сетчатый фильтр | 1 |
| 16 | 4505243 | Хомут шланга | 6 |
| 17 | 4190291 | Зажим | 1 |
| 18 | J271020 | Болт с шайбой | 8 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 8112438 | Кронштейн | 1 |
| 21 | J260816 | Болт с шайбой | 2 |
| 21A | J900816 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 22 | J271025 | Болт с шайбой | 5 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 25 | 4662313 | Угловой штуцер | 1 |
| 27 | 4659728 | Самоуплотняющееся соединение | 1 |
| 27A | 4426601 | Муфта | 1 |
| 27B | 4467262 | Муфта | 1 |
| 29 | 4087462 | Резиновая втулка | 1 |
| 30 | 998720 | Резиновая втулка | 2 |
| 31 | 4312368 | Резиновая втулка | 1 |
| 33 | 3111308 | Жгут проводов | 1 |
| 34 | 4254600 | Зажим | 4 |
| 35 | 4355515 | Кронштейн | 2 |
| 36 | 4381930 | Кронштейн | 3 |
| 37 | 4055311 | Ленточный зажим | 5 |
| 38 | 4190275 | Зажим | 2 |
| 39 | 4055312 | Ленточный зажим | 2 |
| 40 | 4327294 | Защитный кожух | 1 |
| 41 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
