Поток производительность селектор детали (2) — HITACHI ZX70-3-HCME

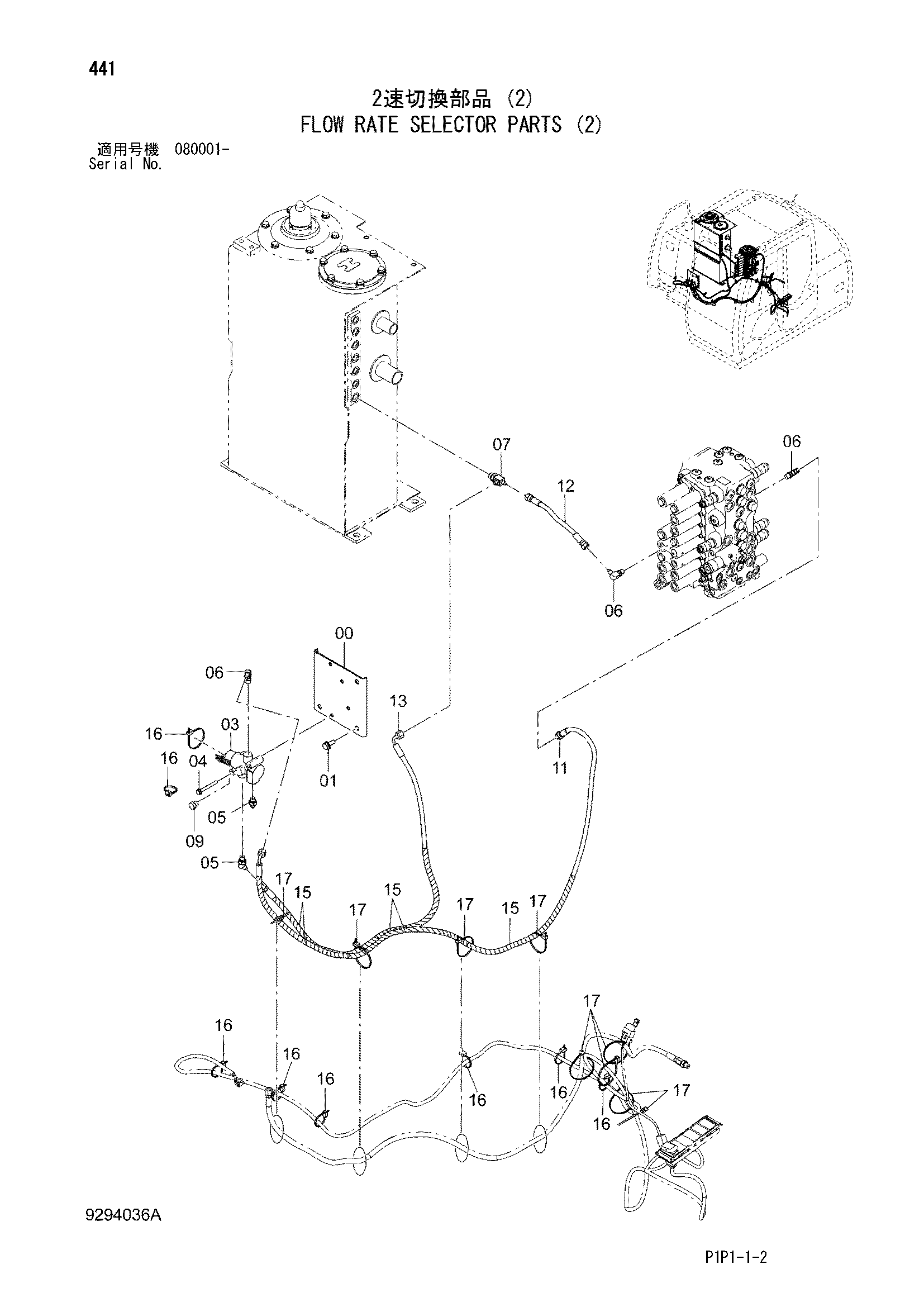

Заводская схема «Поток производительность селектор детали (2)» для HITACHI ZX70-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9771112 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 3 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4210647 | Электромагнитный клапан | 1 |
| 04 | J260870 | Болт с шайбой | 2 |
| 04A | J900870 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | A852122 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852322 | Угловой штуцер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852432 | Тройник | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A885002 | Пробка | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4469361 | Шланг | 1 |
| 12 | 4469363 | Шланг | 1 |
| 13 | 4688947 | Шланг | 1 |
| 15 | 4327293 | Защитный кожух | 5 |
| 16 | 4055311 | Ленточный зажим | 8 |
| 17 | 4055312 | Ленточный зажим | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
