Накладка гусеница B450mm (сепарате-тйпе)(LC гусеница) — HITACHI ZX70-3-HCME

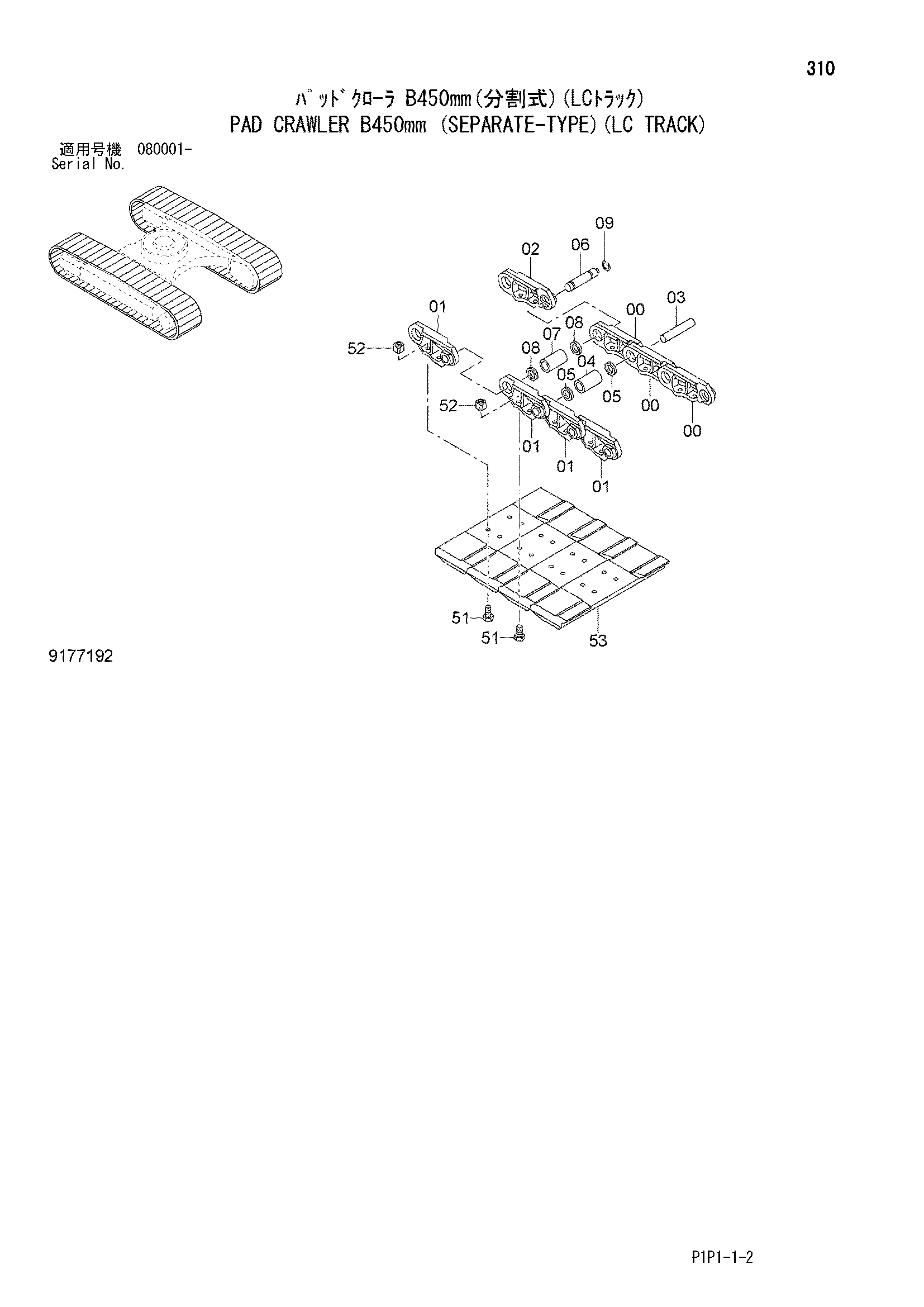

Заводская схема «Накладка гусеница B450mm (сепарате-тйпе)(LC гусеница)» для HITACHI ZX70-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9177193 | Накладка гусеница в сборе | 2 | |
| 00-09 | 9163908 | Гусеничная цепь в сборе | 1 |
| 00 | 1023762 | Гусеничная цепь B | 39 |
| 01 | 1023763 | Гусеничная цепь B | 40 |
| 02 | 4382097 | Гусеничная цепь M | 1 |
| 03 | 4378885 | Палец | 39 |
| 04 | 3077925 | Втулка | 39 |
| 05 | 4378886 | Пылезащитное уплотнение | 78 |
| 06 | 4382098 | Соединительный палец | 1 |
| 07 | 3077926 | Соединительная втулка | 1 |
| 08 | 4378888 | Втулка | 2 |
| 09 | 4382100 | Кольцо | 1 |
| 51 | 4378884 | Болт башмак | 160 |
| 52 | 4262587 | Гайка | 160 |
| 53 | 4405320 | Башмак руббер-пад | 40 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
