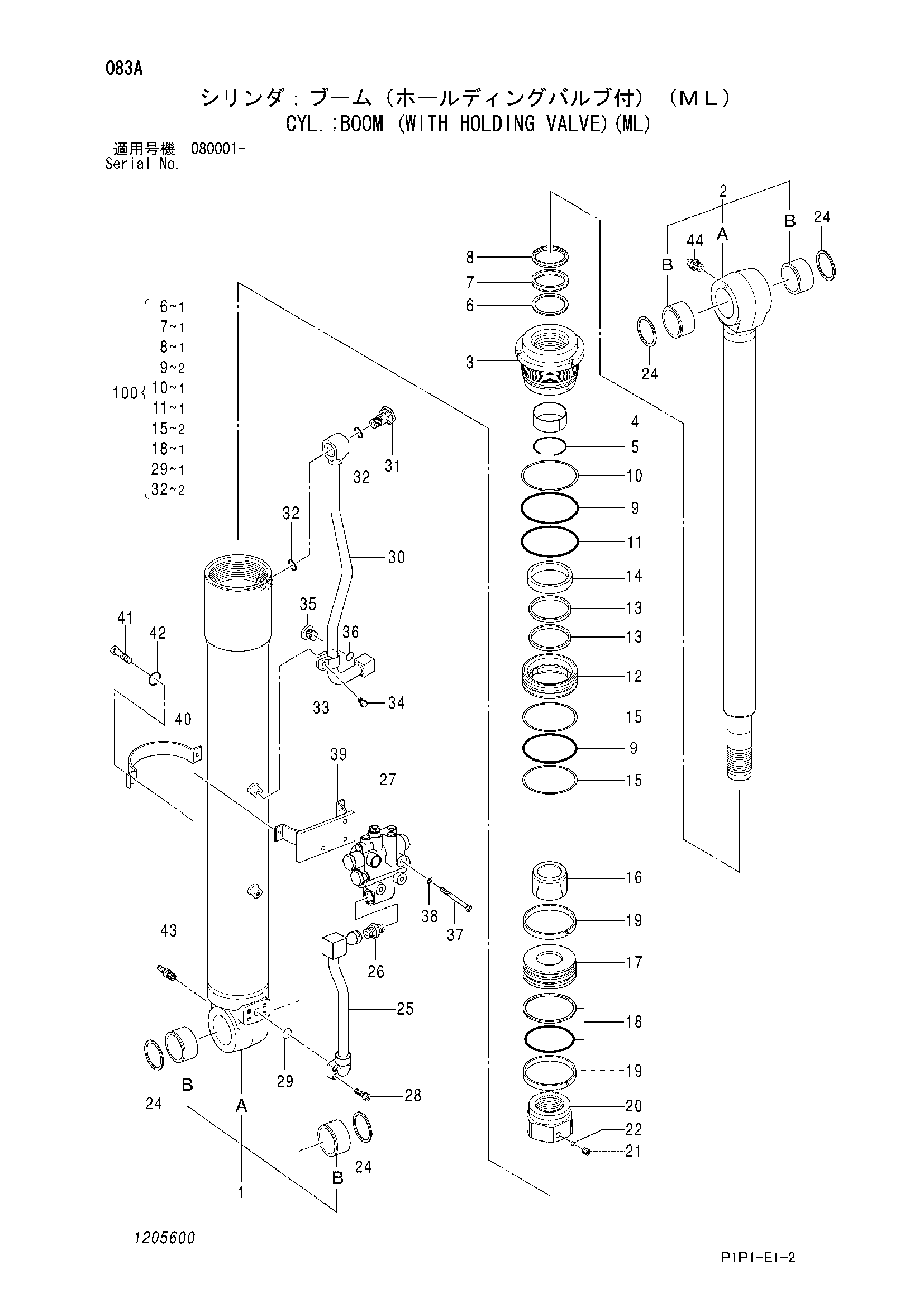

Гидроцилиндр стрелы (с удерживающий клапан)(ML) — HITACHI ZX70-3-HCME

Заводская схема «Гидроцилиндр стрелы (с удерживающий клапан)(ML)» для HITACHI ZX70-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4694843	Гидроцилиндр стрелы	1
1	0826801	Труба гидроцилиндра в сборе	1
1A	0826802	Труба гидроцилиндра	1
1B	4334426	Втулка	2
2	0826803	Шток поршня в сборе	1
2A	0826804	Шток поршня	1
2B	4334426	Втулка	2
3	0826805	Головка гидроцилиндра	1
4	0310604	Втулка	1
5	4510494	Стопорное кольцо	1
6	0790006	Кольцо	1
7	0225611	U-образная манжета	1
8	0409117	Грязесъёмное кольцо	1
9	A811110	Уплотнительное кольцо	2
10	0826806	Опорное кольцо	1
11	A810115	Уплотнительное кольцо	1
12	0826807	Держатель	1
13	0826808	Уплотнение амортизатор	2
14	0826809	Втулка	1
15	0310904	Опорное кольцо	2
16	1188001	Амортизирующий подшипник	1
17	0826811	Поршень	1
18	0225614	Уплотнительное кольцо	1
19	0686405	Направляющее кольцо	2
20	0789307	Гайка	1
21	0309011	Установочный винт	1
22	0111707	Стальной шарик	1
24	0159413	Грязесъёмное кольцо	4
25	4458860	Трубка	1
26	0824207	Ниппель	1
27	4689159	Удерживающий клапан	1
28	M340825	Болт с внутренним шестигранником	4
29	4509181	Уплотнительное кольцо	1
30	4458859	Трубка	1
31	4480022	Пробка	1
32	4509182	Уплотнительное кольцо	2
33	0826815	Держатель	1
34	0826816	Болт	1
35	1126802	Пробка	1
36	4506416	Уплотнительное кольцо	1
37	1205602	Болт	3
38	0158896	Пружинная шайба	3
39	1205603	Лента	1
40	4459282	Лента	1
41	J901035	Болт	2
42	A590910	Шайба	2
43	0271312	Пресс-маслёнка	1
44	J75481	Пресс-маслёнка	1
100	4464984	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
