Пилотные гидролинии (7) — HITACHI ZX70-3-HCME

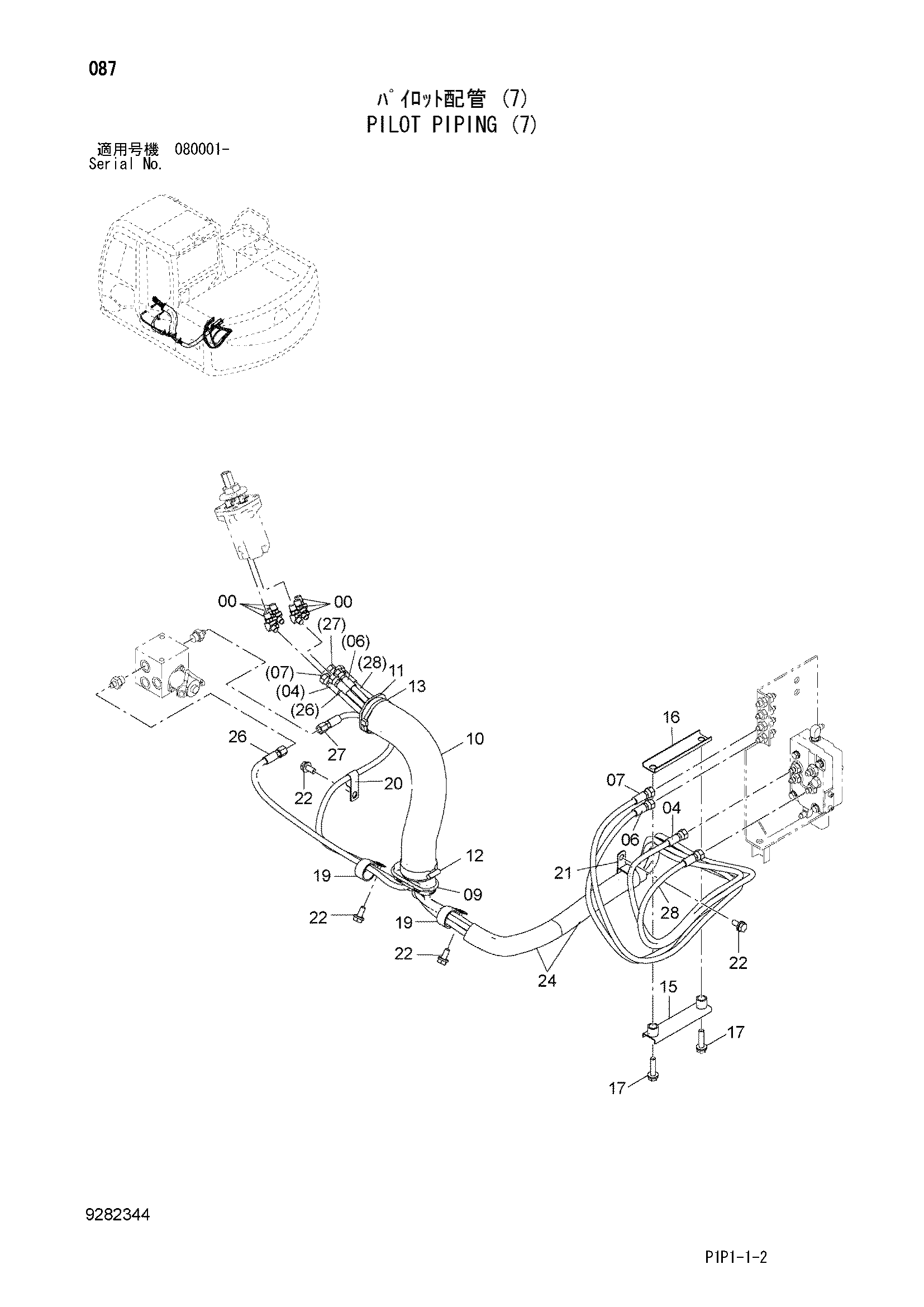

Заводская схема «Пилотные гидролинии (7)» для HITACHI ZX70-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852222 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4449974 | Шланг | 1 |
| 06 | 4668286 | Шланг | 1 |
| 07 | 4668289 | Шланг | 1 |
| 09 | 2046296 | Втулка | 1 |
| 10 | 4629782 | Шланг | 1 |
| 11 | 3079728 | Втулка | 1 |
| 12 | 4351774 | Хомут провод | 1 |
| 13 | 4323613 | Ленточный зажим | 1 |
| 15 | 9756997 | Хомут шланга | 1 |
| 16 | 4412666 | Хомут шланга | 1 |
| 17 | J271045 | Болт с шайбой | 2 |
| 17A | J901045 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4190264 | Зажим | 2 |
| 20 | 4190292 | Зажим | 1 |
| 21 | 4190291 | Зажим | 1 |
| 22 | J271025 | Болт с шайбой | 4 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 4327294 | Защитный кожух | 2 |
| 26 | 4686213 | Шланг | 1 |
| 27 | 4686214 | Шланг | 1 |
| 28 | 4693529 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
