Рукоять трубопроводы (гидромолот, гидроножницы)(смещаемый стрела) — HITACHI ZX70-3-HCME

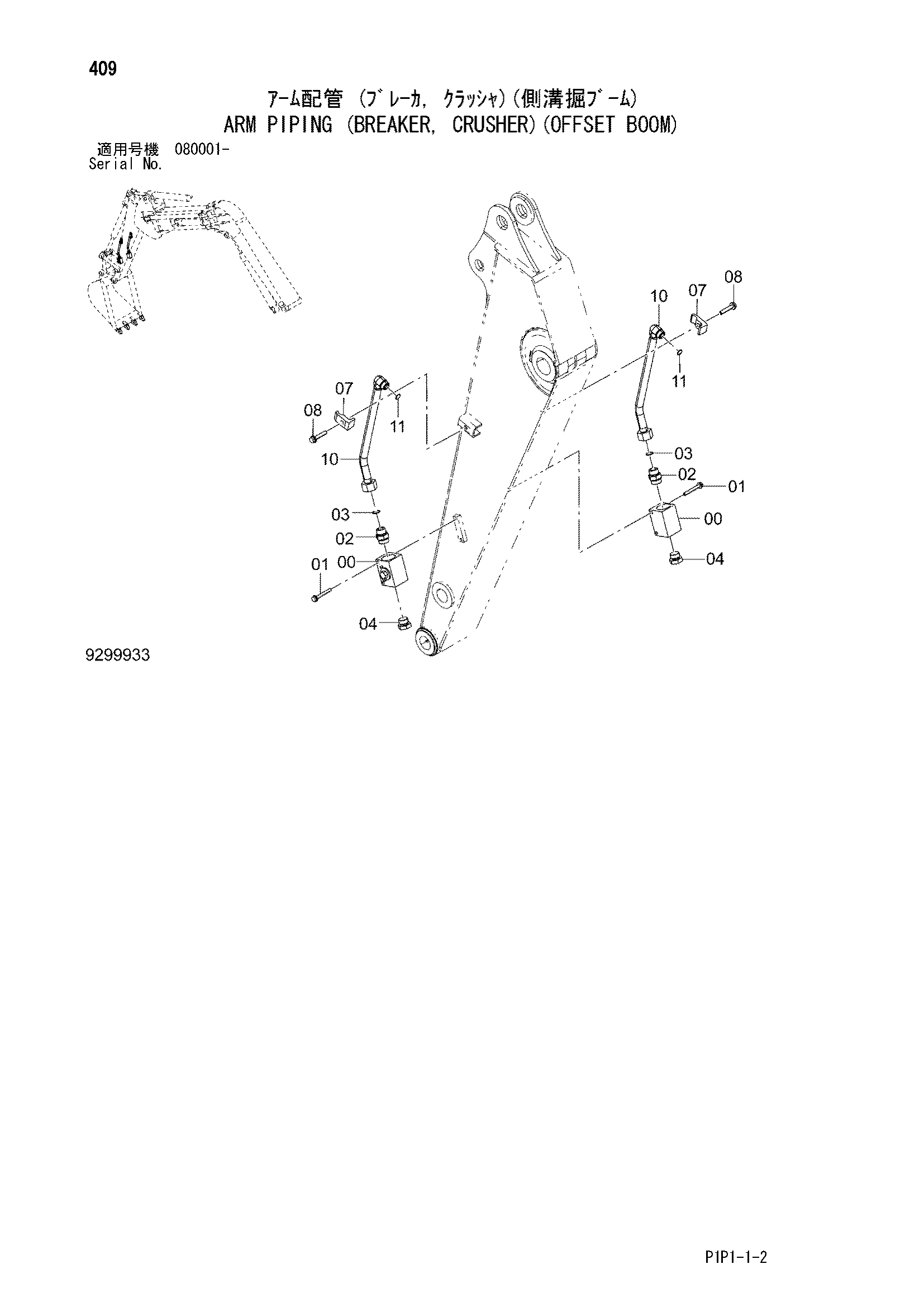

Заводская схема «Рукоять трубопроводы (гидромолот, гидроножницы)(смещаемый стрела)» для HITACHI ZX70-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4447675 | Запорный клапан | 2 |
| 01 | J271080 | Болт с шайбой | 4 |
| 01A | J901080 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | A853188 | Адаптер | 2 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4187328 | Уплотнительное кольцо | 2 |
| 04 | 4113926 | Пробка | 2 |
| 07 | 4190126 | Хомут трубки | 2 |
| 08 | J271265 | Болт с шайбой | 2 |
| 08A | J901265 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 9757175 | Трубка | 2 |
| 11 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
