Стрела угол датчик — HITACHI ZX70-3-HCME

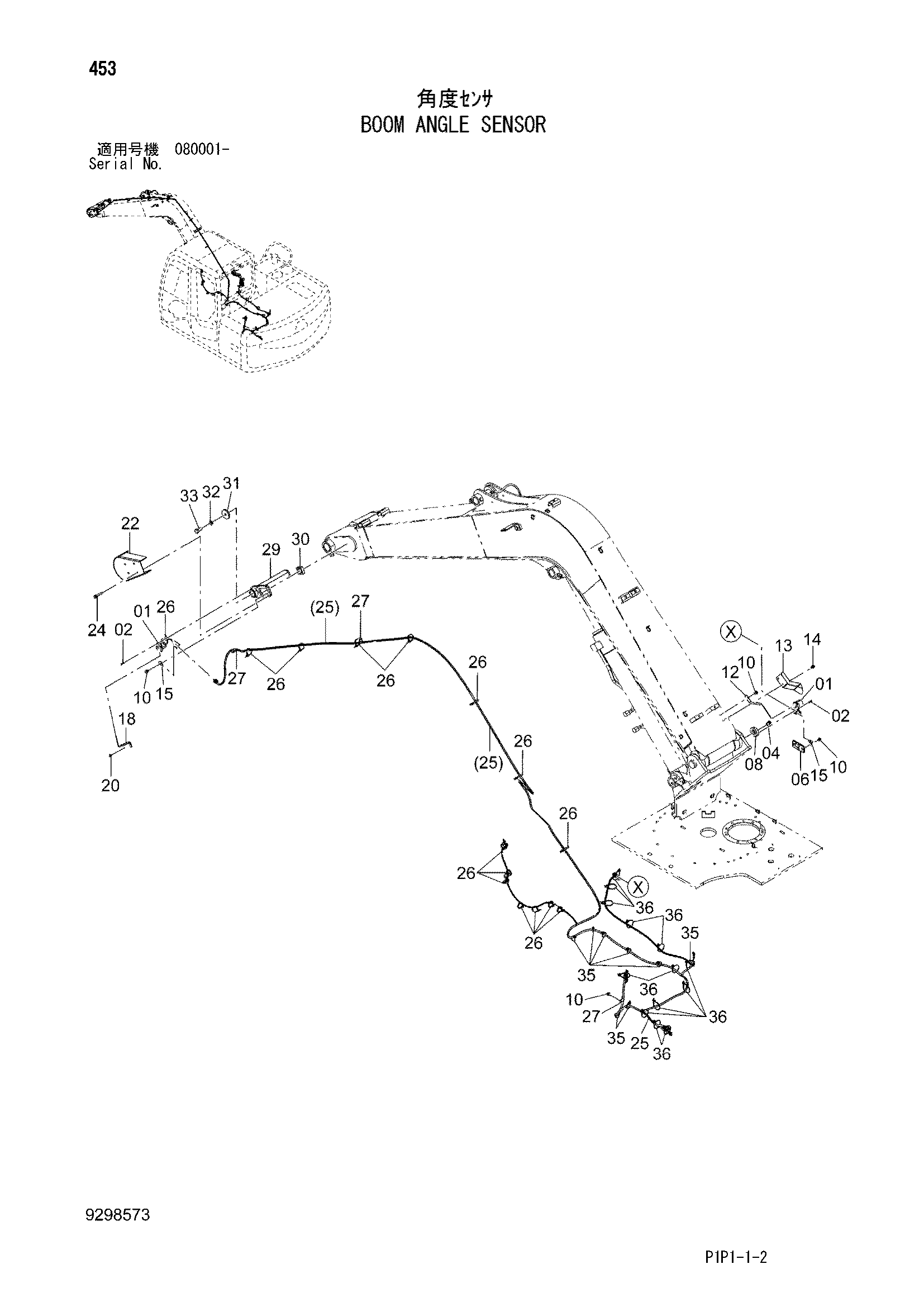

Заводская схема «Стрела угол датчик» для HITACHI ZX70-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4431966 | Датчик угла | 2 |
| 02 | J780625 | Болт с внутренним шестигранником | 6 |
| 04 | 4462763 | Болт | 1 |
| 06 | 9770349 | Пластина | 1 |
| 08 | 9757598 | Бобышка | 1 |
| 10 | J271020 | Болт с шайбой | 4 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 8102288 | Рычаг | 1 |
| 13 | 8084872 | Крышка | 1 |
| 14 | J271025 | Болт с шайбой | 4 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4355515 | Кронштейн | 2 |
| 18 | 8102289 | Рычаг | 1 |
| 20 | J260812 | Болт с шайбой | 1 |
| 20A | J900812 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 22 | 8086477 | Крышка | 1 |
| 24 | J271070 | Болт с шайбой | 4 |
| 24A | J901070 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 2056265 | Жгут проводов | 1 |
| 26 | 4121859 | Ленточный зажим | 15 |
| 27 | 4190261 | Зажим | 3 |
| 29 | 8083731 | Палец | 1 |
| 30 | 4424425 | Блок | 1 |
| 31 | 4426128 | Пластина | 1 |
| 32 | J257218 | Пружинная шайба | 1 |
| 33 | J921840 | Болт | 1 |
| 35 | 4055311 | Ленточный зажим | 8 |
| 36 | 4055312 | Ленточный зажим | 13 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
