Рычаг управления (отвал) — HITACHI ZX70-3-HCME

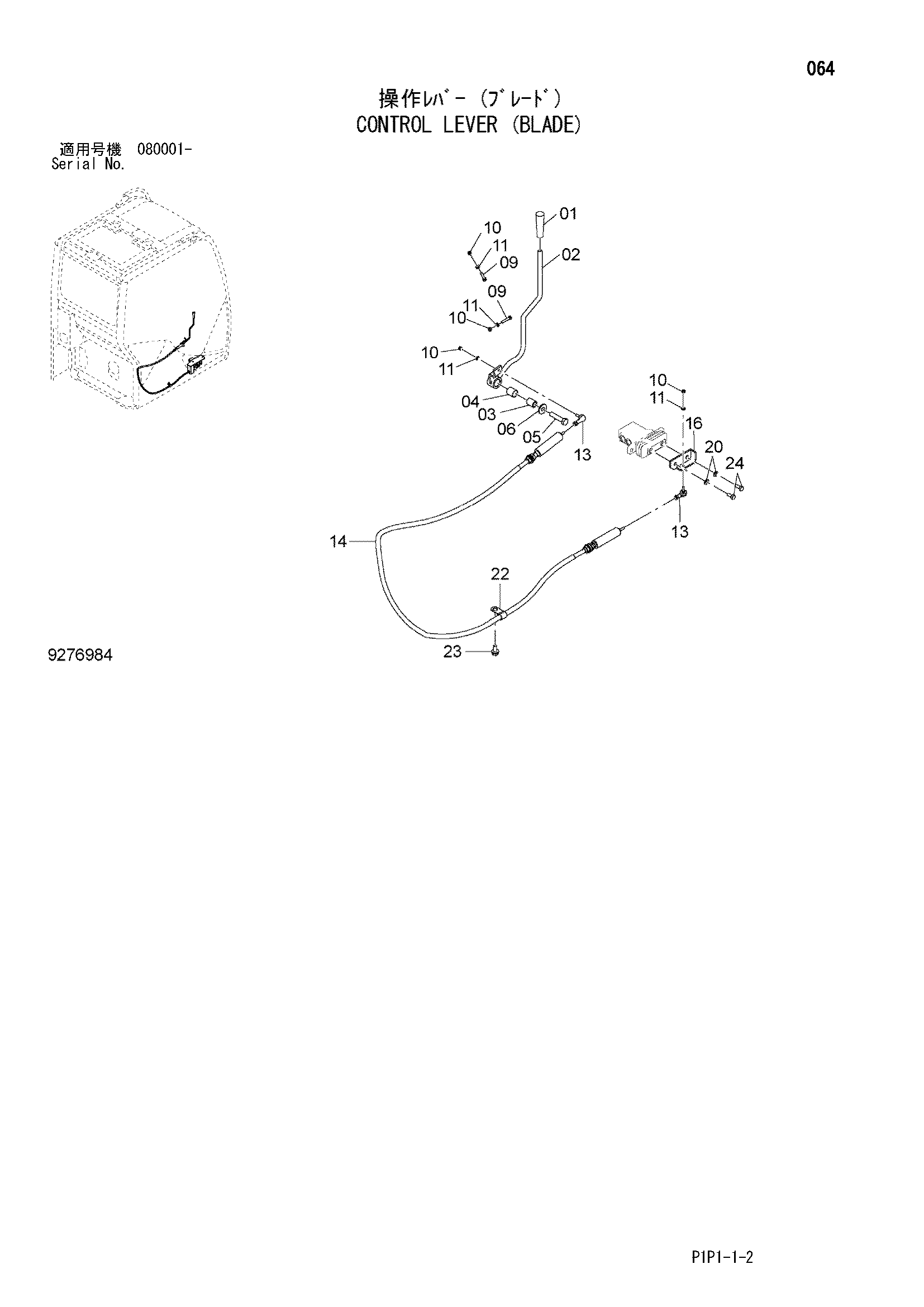

Заводская схема «Рычаг управления (отвал)» для HITACHI ZX70-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4363754 | Рукоятка | 1 |
| 02 | 8109051 | Рычаг | 1 |
| 03 | 4279507 | Коллер | 1 |
| 04 | 4396083 | Втулка | 1 |
| 05 | J901255 | Болт | 1 |
| 06 | 449490 | Плоская шайба | 1 |
| 09 | 4282875 | Болт | 2 |
| 10 | M500605 | Гайка | 4 |
| 11 | A590106 | Плоская шайба | 4 |
| 13 | 4056017 | Шарнир | 2 |
| 14 | 4669714 | Трос управления | 1 |
| 16 | 9754977 | Кронштейн | 1 |
| 20 | A590108 | Плоская шайба | 2 |
| 22 | 4190275 | Зажим | 1 |
| 23 | J271025 | Болт с шайбой | 1 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | J900816 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
