Шланг защита от разрыва клапан трубопроводы (стрела)(ISO специальное исполнение.) — HITACHI ZX70-3-HCME

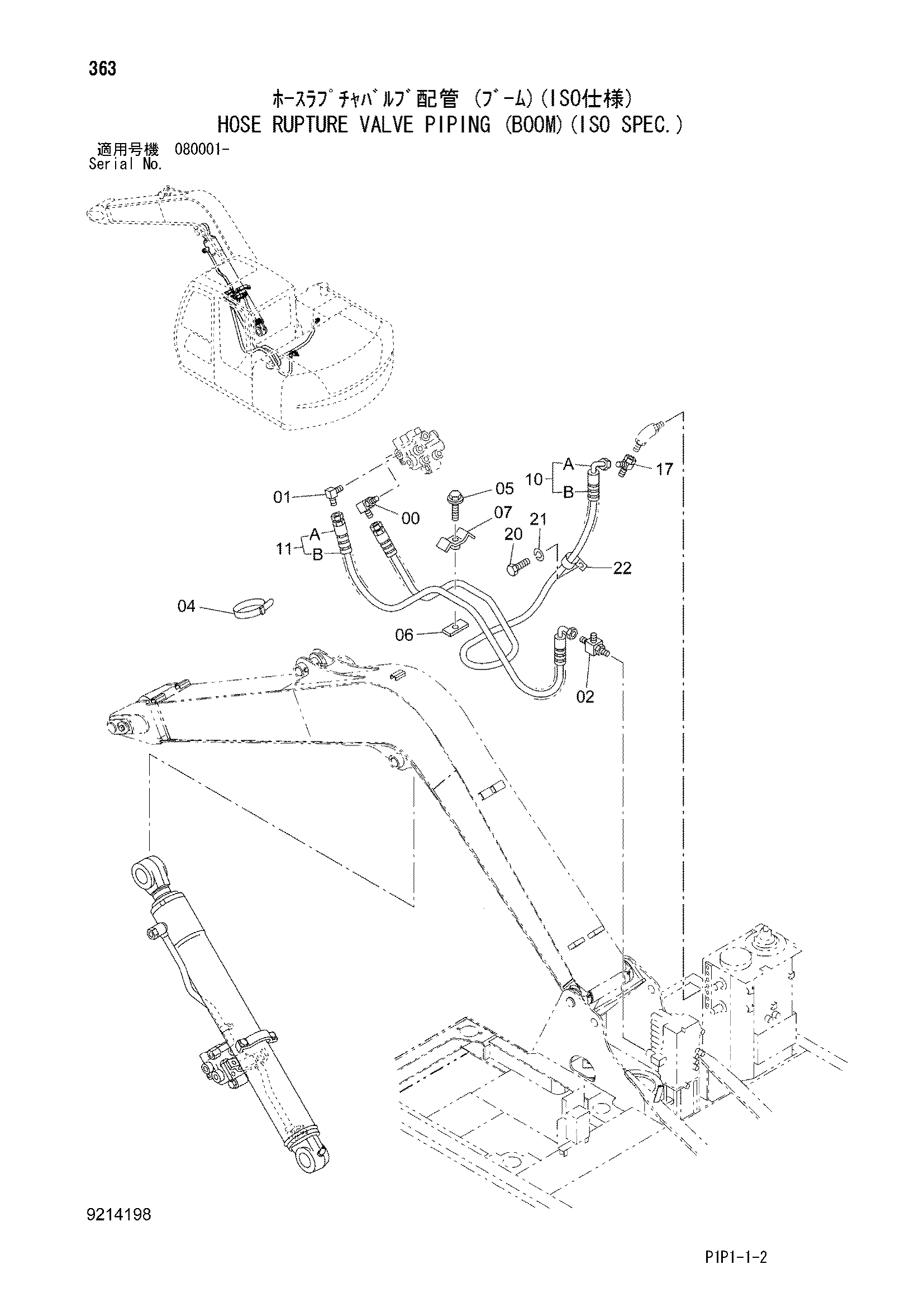

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)(ISO специальное исполнение.)» для HITACHI ZX70-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852322 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4203485 | Штуцер трубки | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4055312 | Ленточный зажим | 8 |
| 05 | J901280 | Болт | 1 |
| 06 | 9757600 | Хомут | 1 |
| 07 | 9757601 | Хомут | 1 |
| 10 | 9209727 | Шланг в сборе | 1 |
| 10A | 4467511 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 4 |
| 11 | 9209728 | Шланг в сборе | 1 |
| 11A | 4467510 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 3 |
| 17 | 4242052 | Соединительный штуцер | 1 |
| 20 | J901020 | Болт | 1 |
| 21 | A590910 | Пружинная шайба | 1 |
| 22 | 4190277 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
