Центральный коллектор детали <K> — HITACHI ZX70-3-HCME

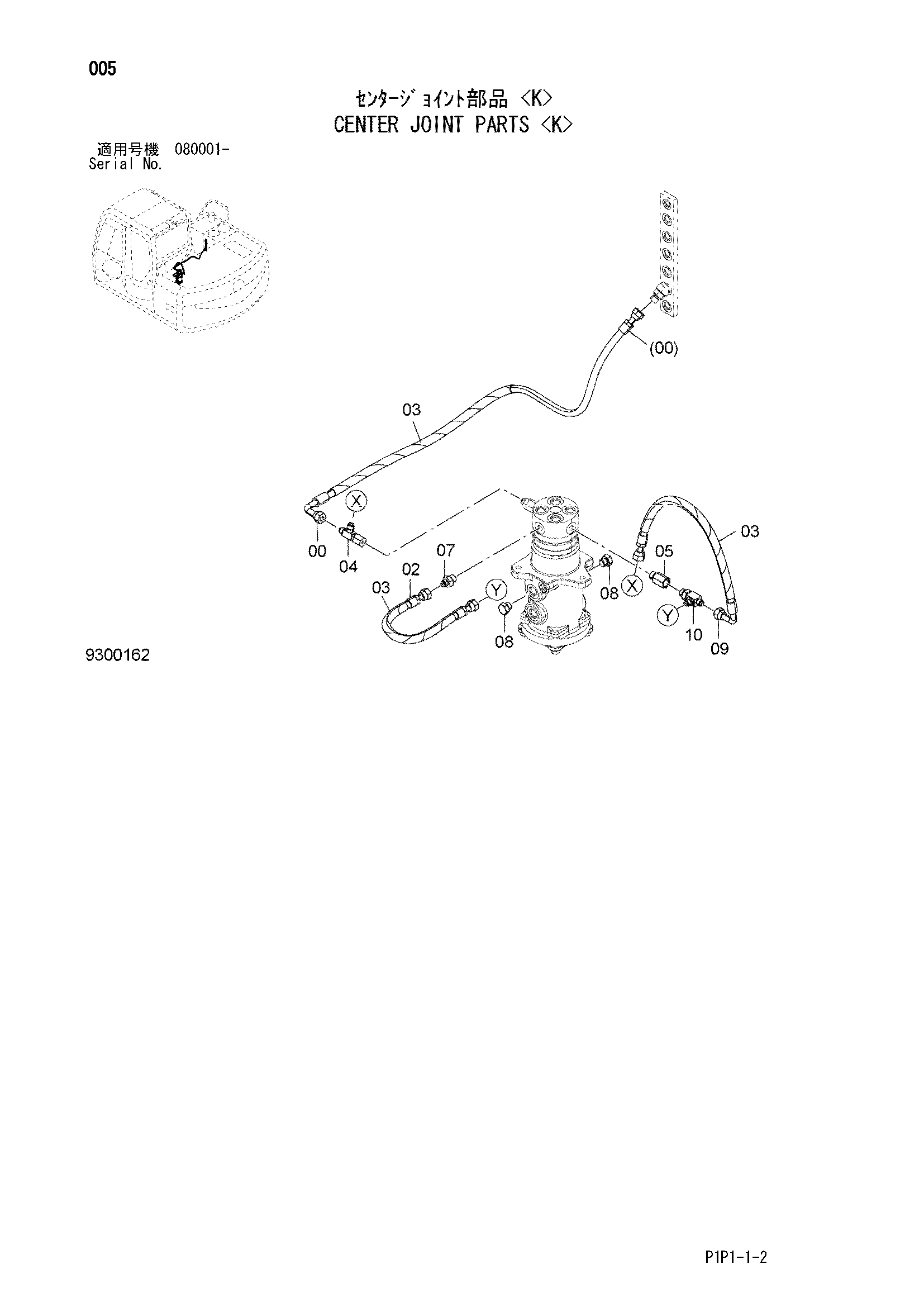

Заводская схема «Центральный коллектор детали <K>» для HITACHI ZX70-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4437771 | Пластиковый шланг | 1 |
| 02 | 4613763 | Шланг | 1 |
| 03 | 4327293 | Защитный кожух | 3 |
| 04 | 4246672 | Соединительный штуцер | 1 |
| 05 | 4214603 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A885003 | Пробка | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4635267 | Шланг | 1 |
| 10 | A852433 | Тройник | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
