4 Ходовой малти рычаг детали — HITACHI ZX70-3-HCME

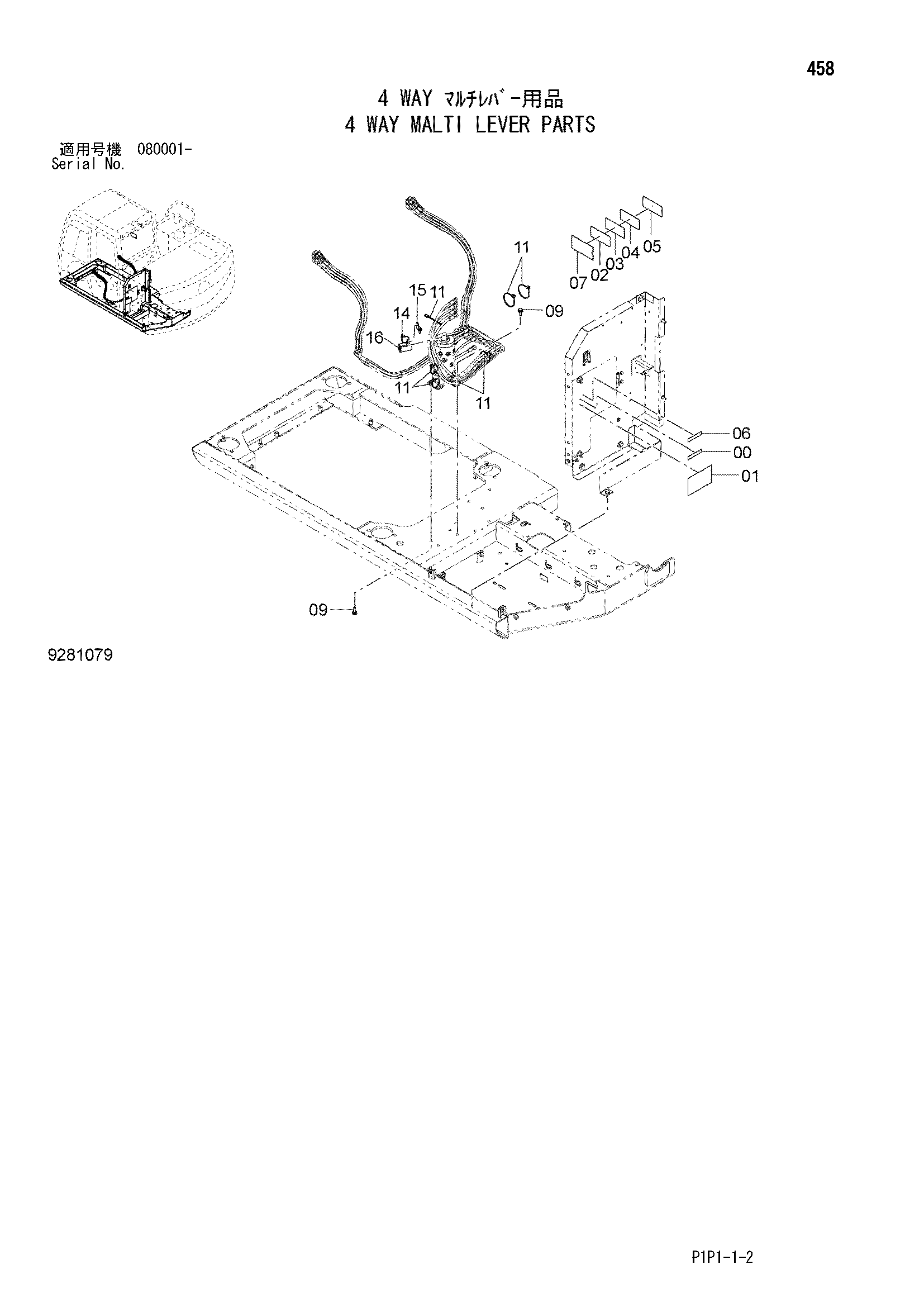

Заводская схема «4 Ходовой малти рычаг детали» для HITACHI ZX70-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4372969 | Информационная табличка | 1 |
| 01 | 3059267 | Информационная табличка | 1 |
| 02 | 4288249 | Пластина | 1 |
| 03 | 4288250 | Пластина | 1 |
| 04 | 4288251 | Пластина | 1 |
| 05 | 4288252 | Пластина | 1 |
| 06 | 4372968 | Информационная табличка | 1 |
| 07 | 4260602 | Корпус | 1 |
| 09 | J271030 | Болт с шайбой | 4 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 4055312 | Ленточный зажим | 7 |
| 14 | 4055311 | Ленточный зажим | 1 |
| 15 | 9770845 | Кронштейн | 1 |
| 16 | 4697931 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
