HSB общий трубопроводы (гидромолот, гидроножницы) — HITACHI ZX70-3-HCME

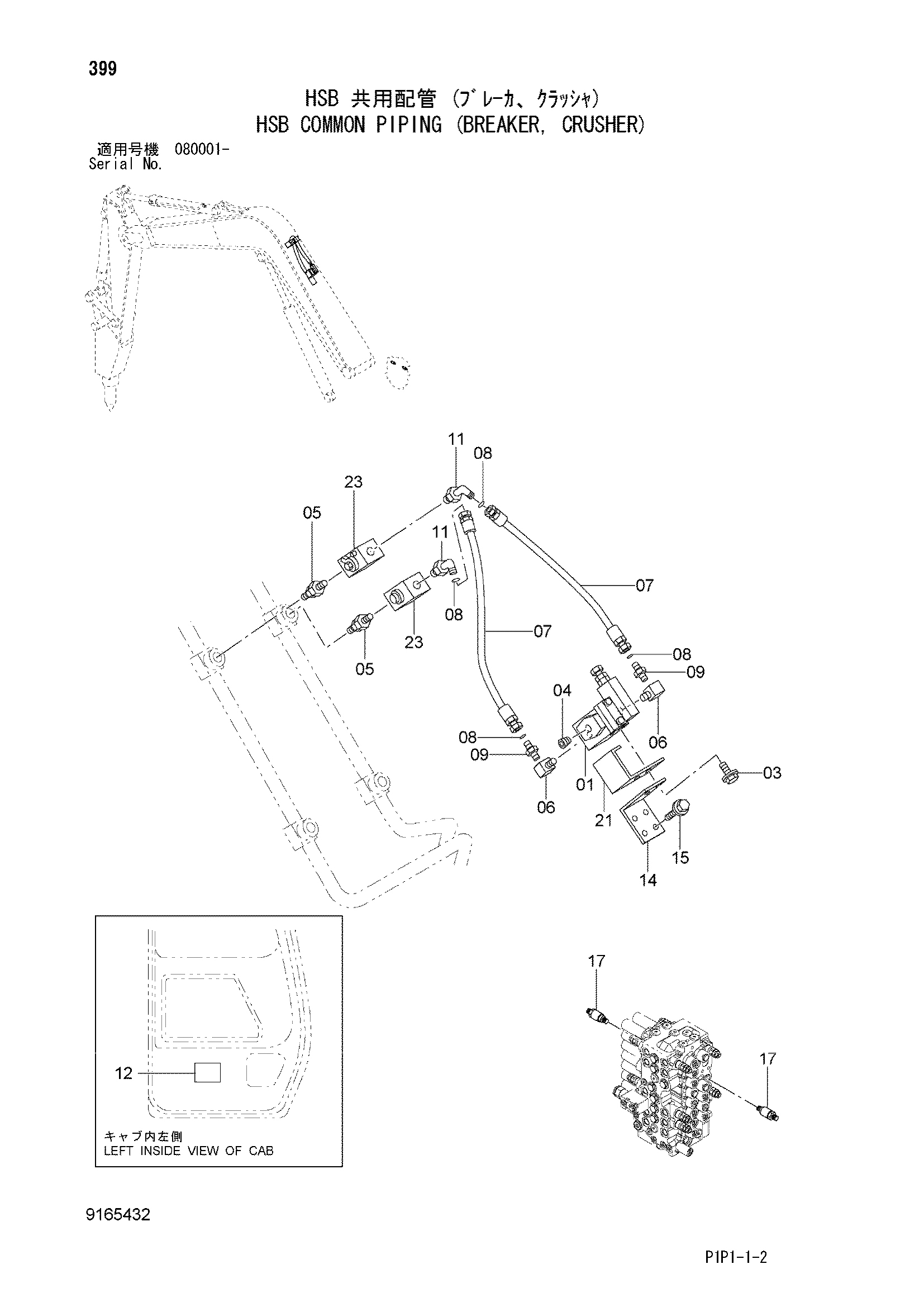

Заводская схема «HSB общий трубопроводы (гидромолот, гидроножницы)» для HITACHI ZX70-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4216291 | Предохранительный клапан | 1 |
| 03 | J260825 | Болт с шайбой | 3 |
| 03A | J900825 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 94-2013 | Пробка | 1 |
| 05 | 4291797 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 05B | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 94-0632 | Угловой штуцер | 2 |
| 07 | 4241360 | Шланг | 2 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4217134 | Адаптер | 2 |
| 11 | 4202113 | Угловой штуцер | 2 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4301977 | Информационная табличка | 1 |
| 12 | 4301979 | Информационная табличка | 1 |
| 12 | 3094251 | Информационная табличка (дуткх) | 1 |
| 12 | 3094254 | Информационная табличка (герман) | 1 |
| 12 | 3094252 | Информационная табличка (френкх) | 1 |
| 12 | 3094253 | Информационная табличка (италиан) | 1 |
| 12 | 3095518 | Информационная табличка (спанисх) | 1 |
| 12 | 3095516 | Информационная табличка (данисх) | 1 |
| 12 | 3094255 | Информационная табличка (португуесе) | 1 |
| 12 | 4330058 | Информационная табличка (норвегиан) | 1 |
| 12 | 3094256 | Информационная табличка (сведисх) | 1 |
| 12 | 3095520 | Информационная табличка (финнисх) | 1 |
| 12 | 3104582 | Информационная табличка (туркей) | 1 |
| 14 | 4300444 | Кронштейн | 1 |
| 15 | J271225 | Болт с шайбой | 4 |
| 15A | J901225 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 4394262 | Предохранительный клапан | 2 |
| 21 | 4399797 | Кронштейн | 1 |
| 23 | 4432055 | Запорный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
