Каталог запчастей HITACHI

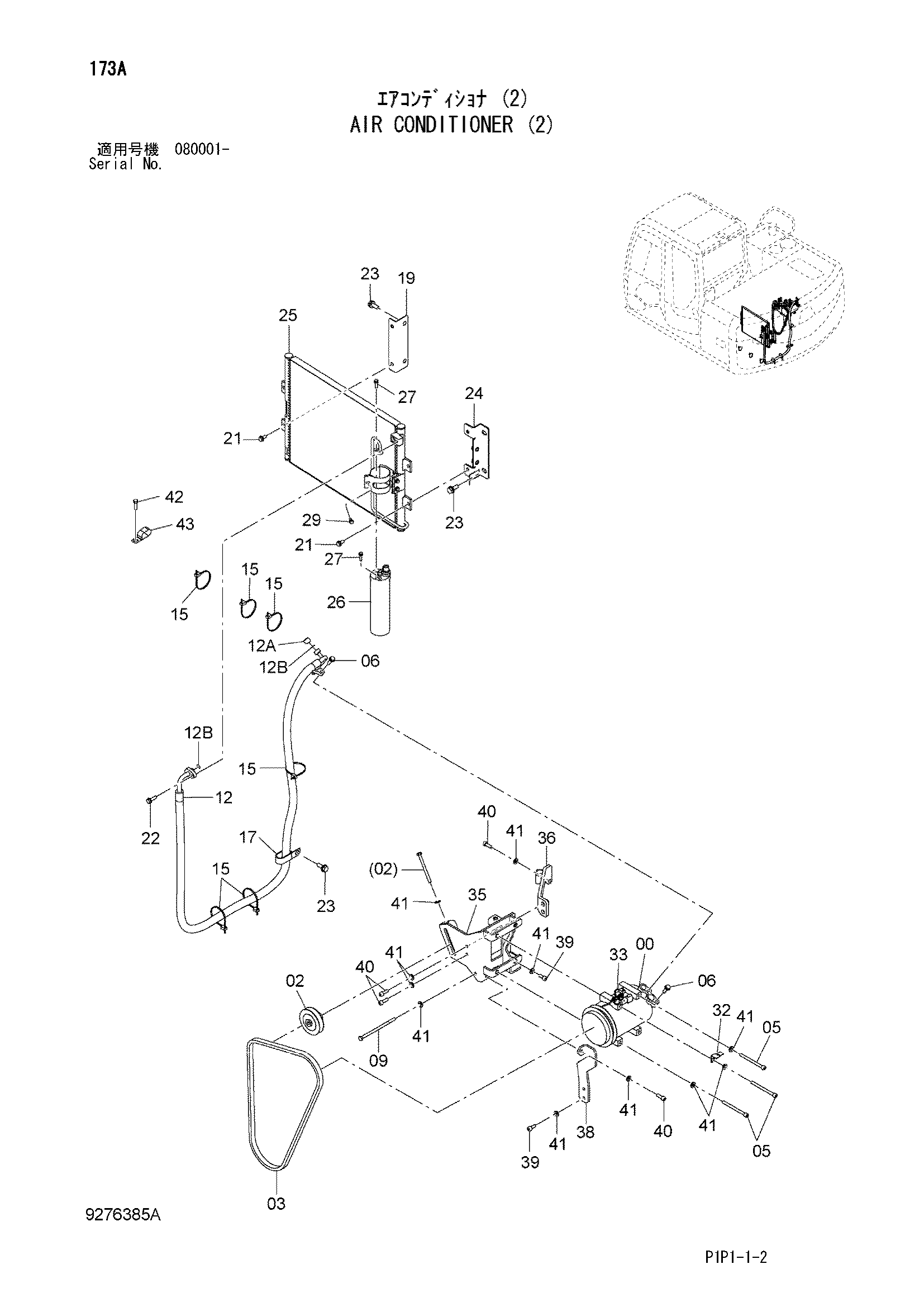

Кондиционер (2) — HITACHI ZX70-3-HCME
Заводская схема «Кондиционер (2)» для HITACHI ZX70-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4663927 | Компрессор | 1 |
| 02 | 4346770 | Шкив | 1 |
| 03 | 4640040 | Ремень V | 1 |
| 05 | J780800 | Болт | 4 |
| 06 | J260830 | Болт с шайбой | 2 |
| 06A | J900830 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 09 | 4652417 | Болт | 1 |
| 12 | 4667860 | Шланг радиатора | 1 |
| 12A | 4370247 | Колпачок | 1 |
| 12B | 4421946 | Уплотнительное кольцо | 2 |
| 15 | 4055312 | Ленточный зажим | 6 |
| 17 | 4192034 | Зажим | 1 |
| 19 | 9767795 | Кронштейн | 1 |
| 21 | J260820 | Болт с шайбой | 4 |
| 21A | J900820 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 22 | J260830 | Болт с шайбой | 1 |
| 22A | J900830 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 23 | J271025 | Болт с шайбой | 5 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 8114051 | Кронштейн | 1 |
| 25 | 4647814 | Конденсатор | 1 |
| 26 | 4646799 | Осушитель | 1 |
| 27 | J260625 | Болт с шайбой | 2 |
| 27A | J900625 | Болт | 1 |
| 27B | A590106 | Плоская шайба | 1 |
| 29 | J260616 | Болт с шайбой | 1 |
| 29A | J900616 | Болт | 1 |
| 29B | A590106 | Плоская шайба | 1 |
| 32 | 4355515 | Кронштейн | 1 |
| 33 | 4326365 | Ленточный зажим | 1 |
| 35 | 7054125 | Кронштейн | 1 |
| 36 | 8112651 | Кронштейн | 1 |
| 38 | 3114282 | Кронштейн | 1 |
| 39 | J780820 | Болт с внутренним шестигранником | 3 |
| 40 | J780825 | Болт с внутренним шестигранником | 4 |
| 41 | J222008 | Шайба | 13 |
| 42 | J271035 | Болт с шайбой | 1 |
| 42A | J901035 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | 4326365 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
