Облицовка (4) — HITACHI ZX70-3-HCME

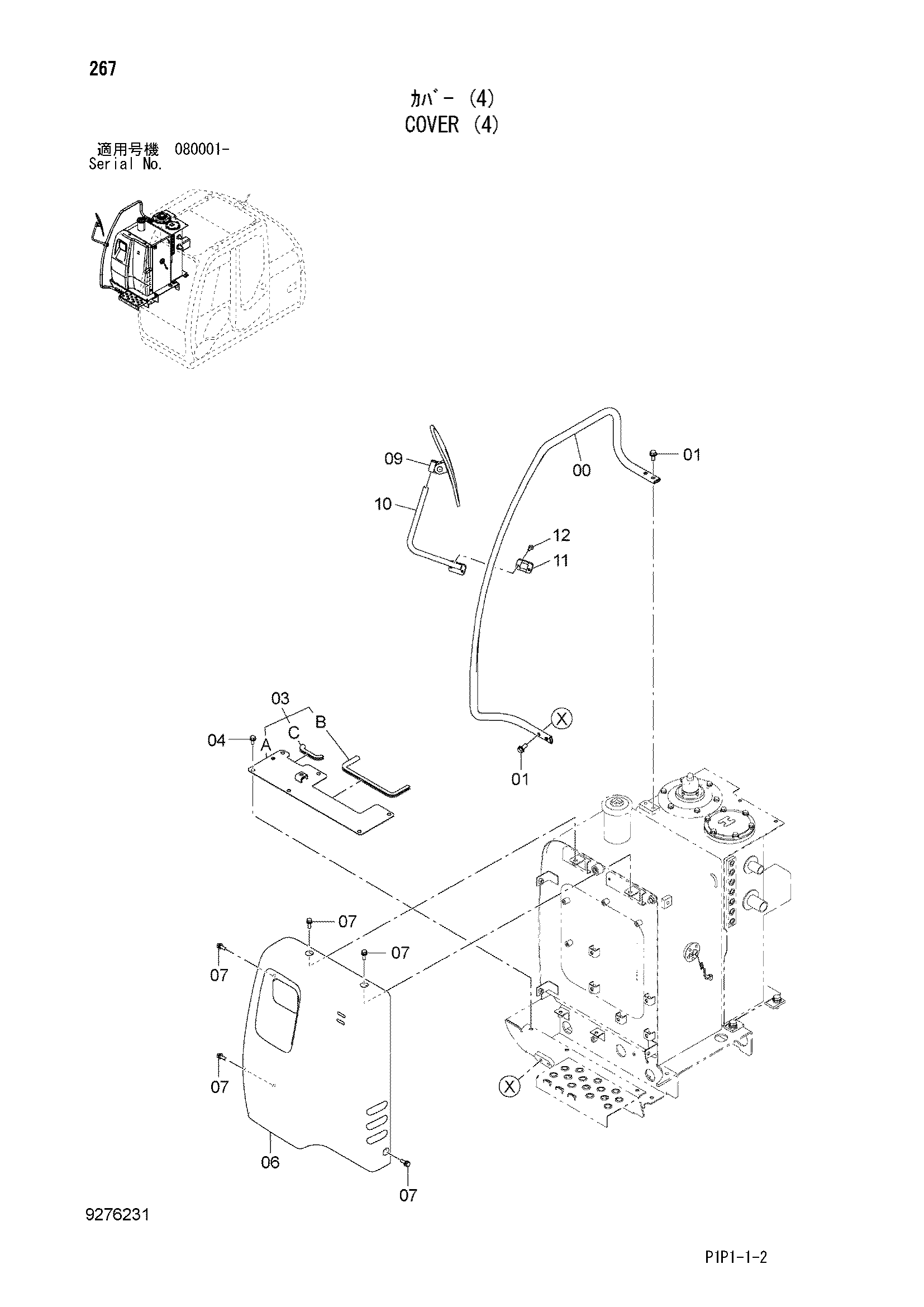

Заводская схема «Облицовка (4)» для HITACHI ZX70-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7040185 | Стойка | 1 |
| 01 | J271230 | Болт с шайбой | 4 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 9276418 | Крышка в сборе | 1 |
| 03A | 9767808 | Крышка | 1 |
| 03B | 4402795 | Амортизатор | 1 |
| 03C | 4306484 | Амортизатор | 1 |
| 04 | J271025 | Болт с шайбой | 6 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 6020198 | Крышка | 1 |
| 07 | 4456332 | Болт с шайбой | 5 |
| 09 | 4416704 | Зеркало в сборе | 1 |
| 09A | 4460536 | Держатель | 1 |
| 09B | 4460582 | Манжета | 1 |
| 09C | 4634798 | Болт | 1 |
| 10 | 8077521 | Стойка | 1 |
| 11 | 4425481 | Хомут | 1 |
| 12 | J260850 | Болт с шайбой | 2 |
| 12A | J900850 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
