Топливные трубопроводы — HITACHI ZX70-3-HCME

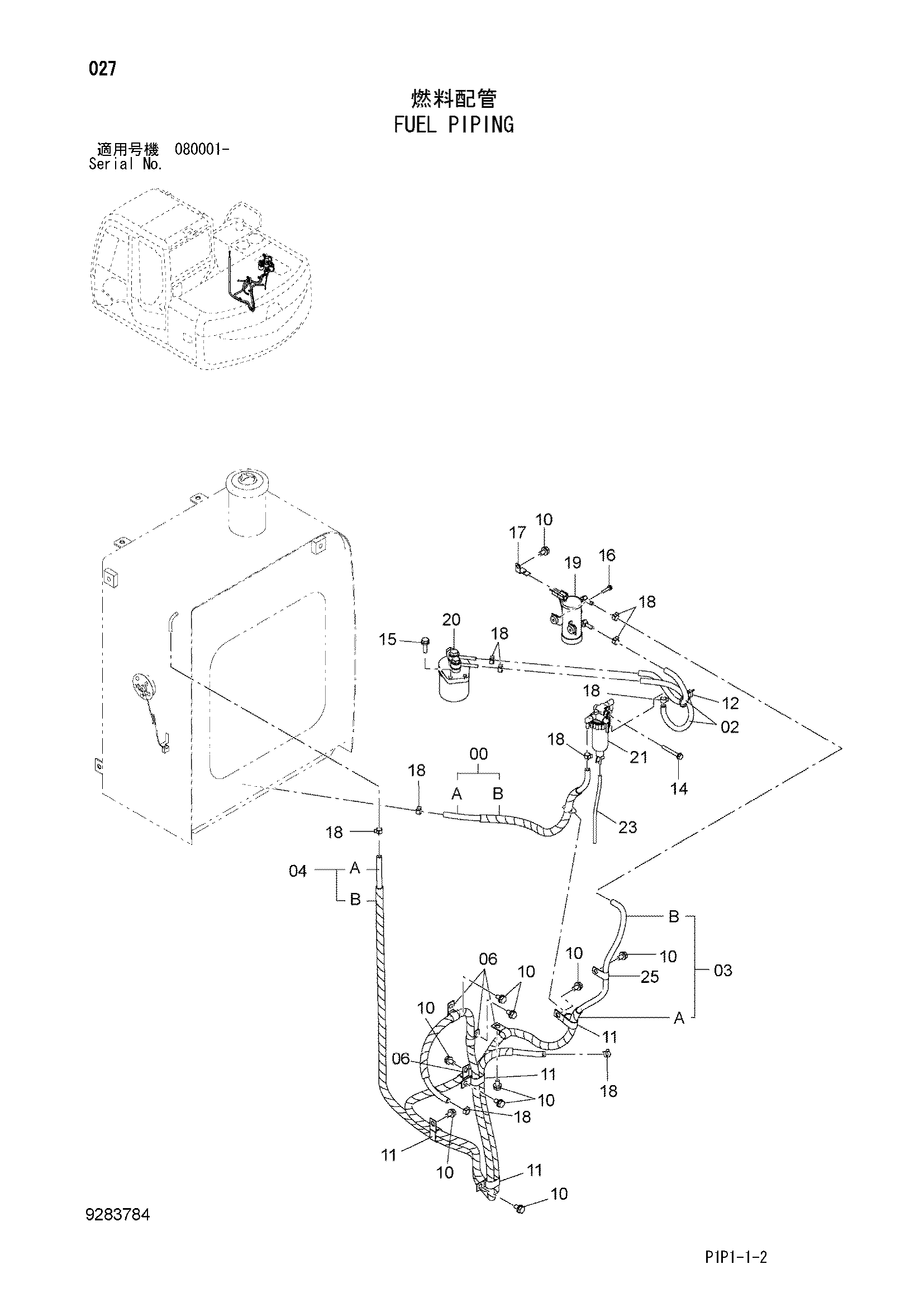

Заводская схема «Топливные трубопроводы» для HITACHI ZX70-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9276422 | Топливный шланг | 1 |
| 00A | 4668844 | Топливный шланг | 1 |
| 00B | 4668845 | Трубка | 1 |
| 02 | 4428400 | Топливный шланг | 2 |
| 03 | 9276424 | Топливный шланг | 1 |
| 03A | 4668849 | Трубка | 1 |
| 03B | 4670165 | Топливный шланг | 1 |
| 04 | 9276423 | Топливный шланг | 1 |
| 04A | 4678710 | Топливный шланг | 1 |
| 04B | 4668847 | Трубка | 1 |
| 06 | 4190273 | Зажим | 4 |
| 10 | J271020 | Болт с шайбой | 10 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4190282 | Зажим | 4 |
| 14 | J260865 | Болт с шайбой | 1 |
| 14A | J900865 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | J271035 | Болт с шайбой | 2 |
| 15A | J901035 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J260630 | Болт с шайбой | 2 |
| 16A | J900630 | Болт | 1 |
| 16B | A590106 | Плоская шайба | 1 |
| 17 | 4355515 | Кронштейн | 1 |
| 18 | 4339258 | Хомут шланга | 10 |
| 19 | 4667671 | Насос | 1 |
| 20 | 4669370 | Топливный фильтр | 1 |
| 21 | 4468770 | Фильтр | 1 |
| 23 | 4678849 | Виниловый шланг | 1 |
| 25 | 4190275 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
